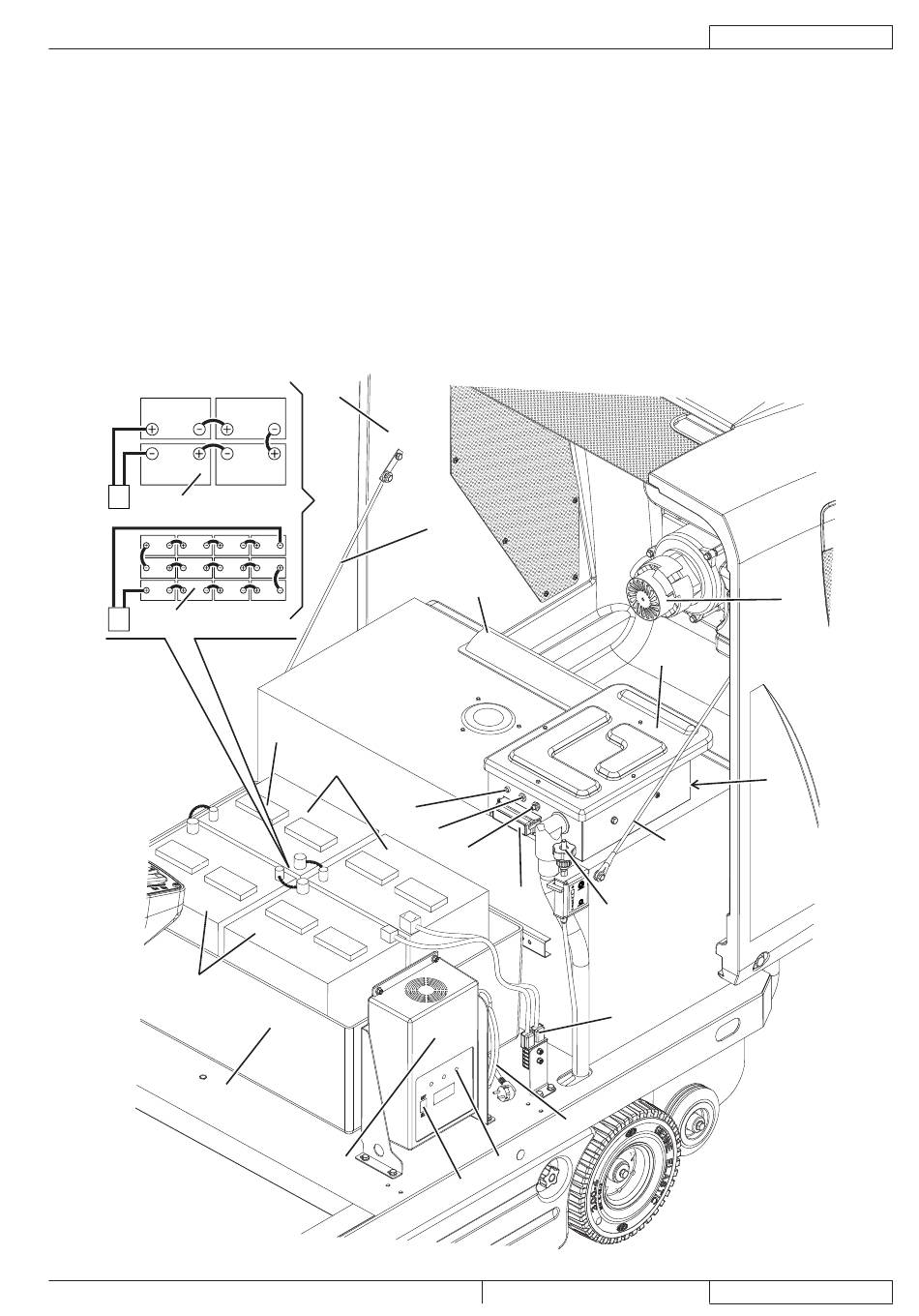

ESTRUCTURA DE LA MÁQUINA (Sigue)
41. Capó (abierto)
42. Tirantes de soporte del capó
43. Baterías de plomo (WET) o opcionales de gel (GEL)
44. Esquemas de conexión de las baterías
45. Tapones de baterías (sólo para baterías WET)
46. Conector de las baterías
47. Cargador de baterías electrónico
48. Cable del cargador de baterías
49. Selector del cargador de baterías para baterías de plomo
(WET) o de gel (GEL)
50. Indicador luminoso de baterías cargadas
51. Caja de fusibles laminares
52. Fusible reseteable del motor del cepillo principal
6V
6V
43
24V
43
43
57
41
6V
6V
44
45
43
54
53
47
Terra™ 4300B
MANUAL DE USO
53. Fusible reseteable de los motores de los cepillos laterales
54. Led de señalización de averías del sistema de tracción.
Si el led está encendido, el sistema de tracción funciona
correctamente, si el led destella, el sistema de tracción
está averiado.
55. Caja de componentes eléctricos
56. Tarjeta electrónica del sistema de tracción
57. Contenedor de las baterías
58. Sistema de aspiración manual (opcional)
59. Empuñadura de ajuste de la altura del cepillo principal
60. Defl ector aire
42
60
52
51
59
48
50
49
