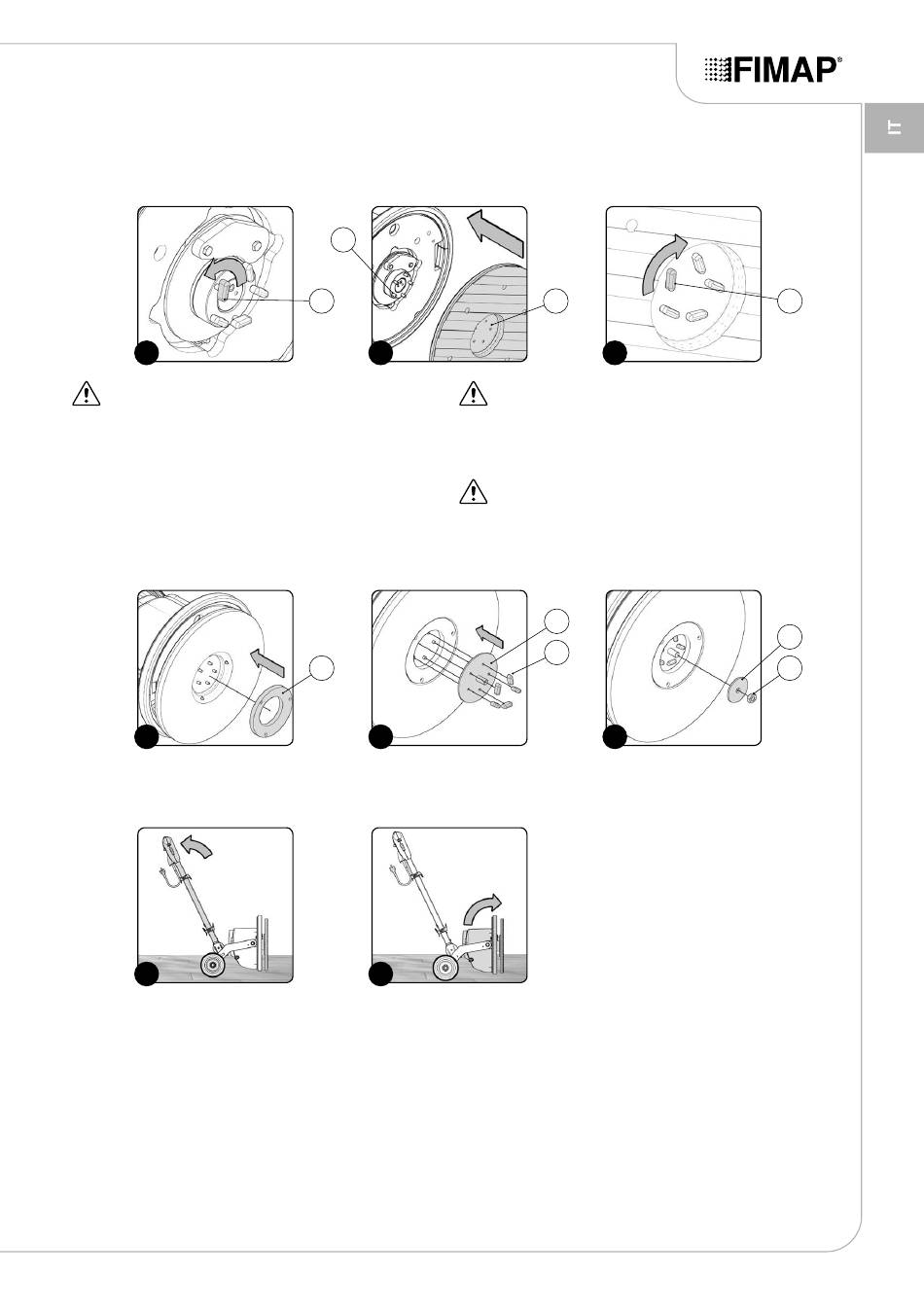

6. Svitare e rimuovere le chiavette di serraggio (5) (Fig.7).
7. Inserire il disco trascinatore, fare attenzione a centrare i perni di
fissaggio (6) presenti nell'apparecchio con i fori (7) presenti nel
disco trascinatore (Fig.8).
7
ATTENZIONE: Per ottenere un corretto serraggio delle
chiavette utilizzare una pinza di serraggio.
Se si utilizza il disco trascinatore per carta smeriglio eseguire quanto
segue:
• Svitare e rimuovere le chiavette di serraggio (5) (Fig.7).
• Inserire il disco trascinatore, fare attenzione a centrare i perni di
fissaggio (6) presenti nell'apparecchio con i fori (7) presenti nel
disco trascinatore (Fig.8).
• Inserire la flangia di centraggio (8) (Fig.10).
• Inserire il trattenitore filettato (9), fare attenzione a centrare i
perni di fissaggio presenti nell'apparecchio con i fori presenti nel
trattenitore filettato (Fig.11). Avvitare le chiavette di serraggio (5).
10
9. Inclinare leggermente all'indietro la macchina (Fig.13), bloccare
una delle ruote posteriori e traslare verso l'indietro il piantone di
comando.
13
8. Avvitare le chiavette di serraggio (5) (Fig.9)
6
5
8
• Inserire il disco carta smeriglio sopra il disco trascinatore.
• Fissare la carta smeriglio al disco trascinatore per mezzo del
dado (10) ricordarsi di inserire anche la rondella (11) (Fig.12).
8
11
10. Ruotare il basamento in posizione di lavoro (Fig.13).
14
10
7
9
ATTENZIONE: Per ottenere un corretto serraggio delle
chiavette utilizzare una pinza di serraggio.
ATTENZIONE: Per ottenere un corretto serraggio del dado
utilizzare l'attrezzatura adeguata.
8
5
12
5
11
10
