7.5 Pied d'appui
7.5.1 Montage du pied d'appui 12
1. Glisser le pied d'appui avec un angle de 90° dans la
fente du chargeur.
2. Tourner le pied d'appui de 90° pour qu'il s'encli-
quette.
7.5.2 Démontage du pied d'appui 13
1. Appuyer sur le ressort pour desserrer le pied d'ap-
fr
pui.
2. Tourner le pied d'appui de 90°.
3. Retirer le pied d'appui du chargeur en adoptant un
angle de 90°.
7.6 Rectification d'une position incorrecte du
piston 14
REMARQUE
Une position incorrecte du piston est caractérisée par le
fait qu'après le recul du nez de l'appareil, le nez n'est pas
retourné à sa position initiale et que le bouton Reset est
en saillie.
7.9 Consignes d'utilisation
REMARQUE
Pour de plus amples informations, se référer au manuel des techniques de fixation du réseau de vente Hilti ou, le cas
échéant, aux prescriptions nationales.

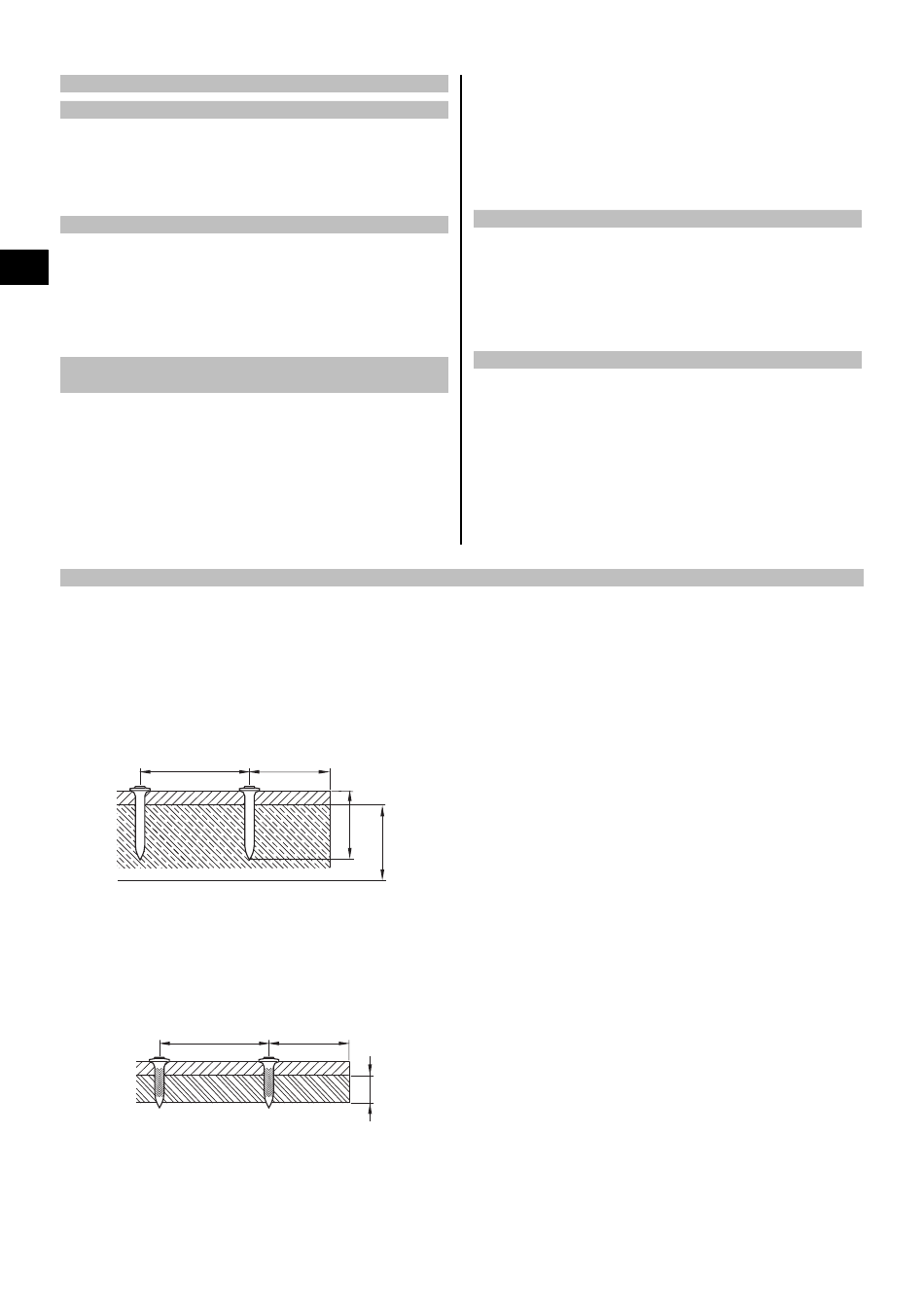

Béton
A = distance min. par rapport à l'arête = 70 mm (2¾")
B = distance min. entre les éléments tirés = 80 mm (3¹/₈")
C = épaisseur min. du matériau récepteur = 100 mm (4")
B
Acier
A = distance min. par rapport à l'arête = 15 mm (⁵/₈")
B = distance min. entre les éléments tirés = 20 mm (¾")
C = épaisseur min. du matériau récepteur = 4 mm (⁵/32")
34
A
ET C
B A
C
Pour remettre le piston dans la bonne position, appuyer
sur le bouton Reset. Il est alors possible de reprendre
les implantations. Dans des cas exceptionnels, il arrive
que l'actionnement du bouton Reset se traduise par un
premier tir à blanc (pas d'élément de fixation).
Appuyer sur le bouton Reset.
7.7 Retrait d'un élément de fixation coincé 15
1. Démonter le chargeur.
2. Retirer le nez de l'appareil.
3. Insérer le nez de l'appareil dans la douille porte-
pièce jointe
4. Sortir l'élément de fixation à l'aide du chasse-pointe.
7.8 Déchargement de l'appareil
1. Ouvrir le couvercle du compartiment de la recharge.
2. Sortir la recharge de gaz en appuyant sur le clip de
la recharge.
3. Fermer le compartiment de la recharge.
4. Repousser le poussoir jusqu'à ce qu'il s'enclenche.
REMARQUE Le poussoir doit s'enclencher.
5. Sortir les éléments de fixation du chargeur.
6. Déverrouiller le poussoir au niveau du chargeur et le
laisser glisser lentement vers l'avant.
