REVO C
3PH de 1100A à 2100A

8.3 Couverture IP20 (en OPTION)

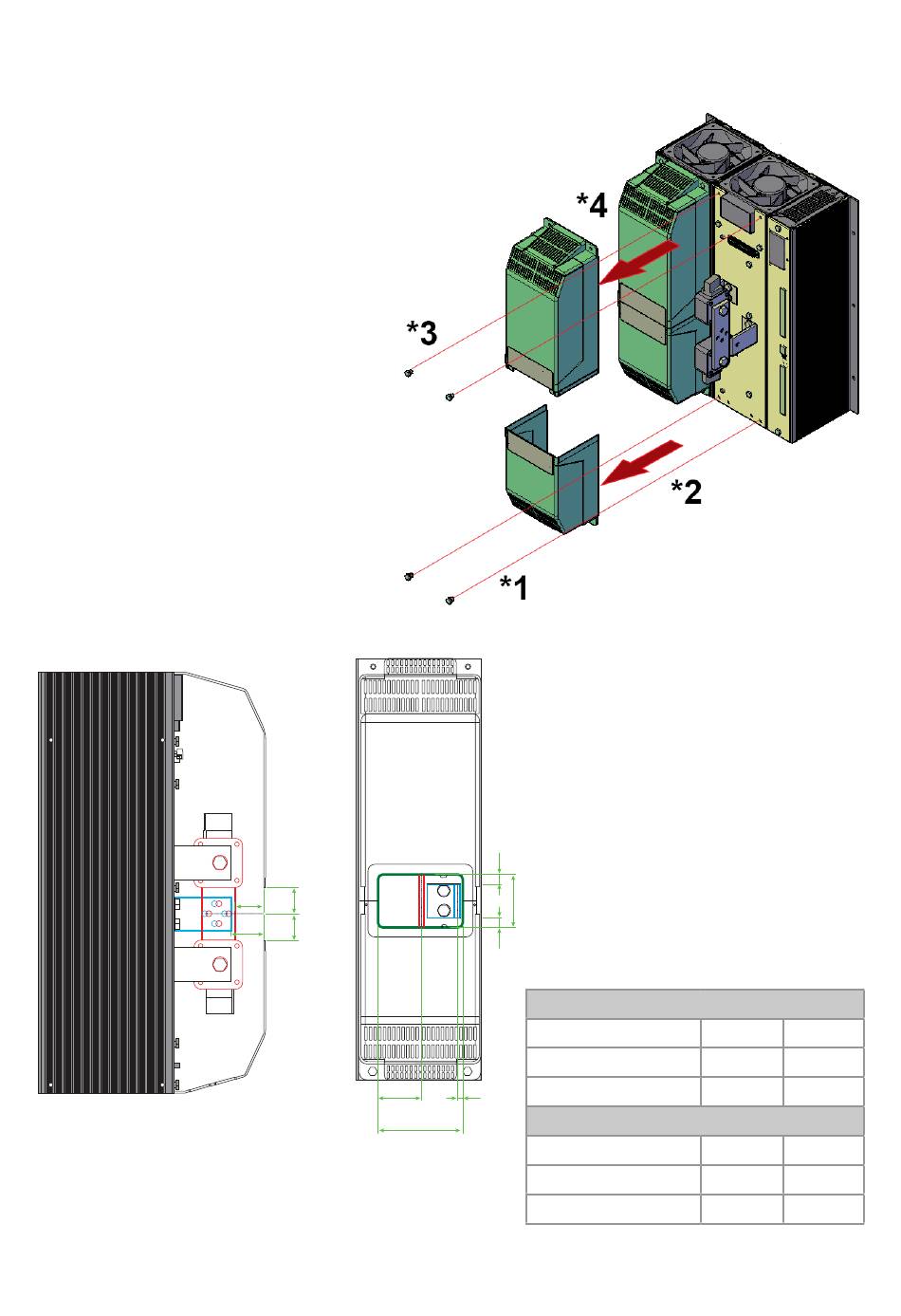

6.3.1 Retirer le couvercle IP20
Pour chaque phase:
*1 Dévissez les deux vis M6 du bas.
*2 Retirez le dessous du couvercle.
*3 Dévissez les deux vis M6 du haut.
*4 Retirez la partie supérieure du couvercle.
6.3.2 Dimensions du couvercle IP20
45,5 40
40
52
A
128
15
80
15
600V
1100A
1400A-1600A-1800A A: 65mm B: 11mm
2100A
B
690V
1100A
1400A-1600A-1800A A: 79mm B: 11mm
2100A
28
Manuel Utilisateur
A: 64mm B: 10mm
A: 80mm B: 12mm
A: 78mm B: 10mm
A: 80mm B: 12mm
