6.7 Calcul de la capacité de débit du ventilateur
Tous les thyristors, lorsqu'ils sont en conduction, entraînent une perte de puissante dissipée à l'intérieur du
compartiment sous forme de chaleur. C'est la raison pour laquelle la température interne du compartiment
est supérieure à la température ambiante. Pour être refroidi, le thyristor a besoin d'air frais. Pour cela, on utilise
généralement un ventilateur monté sur la porte avant ou sur le dessus de l'armoire.
Procédure de dimensionnement Débit massique d'air du ventilateur (V): observez la perte de puissance de
chaque thyristor et le fusible monté indiqué dans le manuel associé au courant (Caractéristiques de sortie et
Fusible interne).
V=f * Qv
tc-ta
Les formules utilisées sont indiquées à titre d'information uniquement et ne remplacent
pas la valeur thermique nominale appropriée mesurée par une personne qualifiée.
6.8 Module émetteur Wi-Fi
Les modèles RC_ _ _-_ _ _ _ _-_ _ _ avec option WiFi contiennent un module émetteur Wi-Fi, voir la plaque
signalétique du modèle pour plus de détails sur le module installé.
Le module émetteur est monté sur le dessus de la carte du microprocesseur.
Le module utilisé peut être:
Module FCC ID: 2ADUIESP-12-F
802.11b/g/n 2412-2462 MHz
Puissance de sortie:
• 802.11b: 15.58 dBm (Max.)
• 802.11g: 13.72 dBm (Max.)
• 802.11n: 12.53 dBm (Max.)
Gain d'antenne: antenne PCB 1.0 dBi 11 canaux.
L'unité est assemblée à partir de composants testés, le système complet est testé.
Cet appareil est conforme à la partie 15 des règles de la FCC. L'exploitation est soumise aux deux conditions
suivantes:
(1) cet appareil ne doit pas causer d'interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant provoquer un
fonctionnement indésirable.
Attention: aucun changement ou modification autorisé sur l'équipement non expressément approuvé par la
partie responsable de la conformité. Cela pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

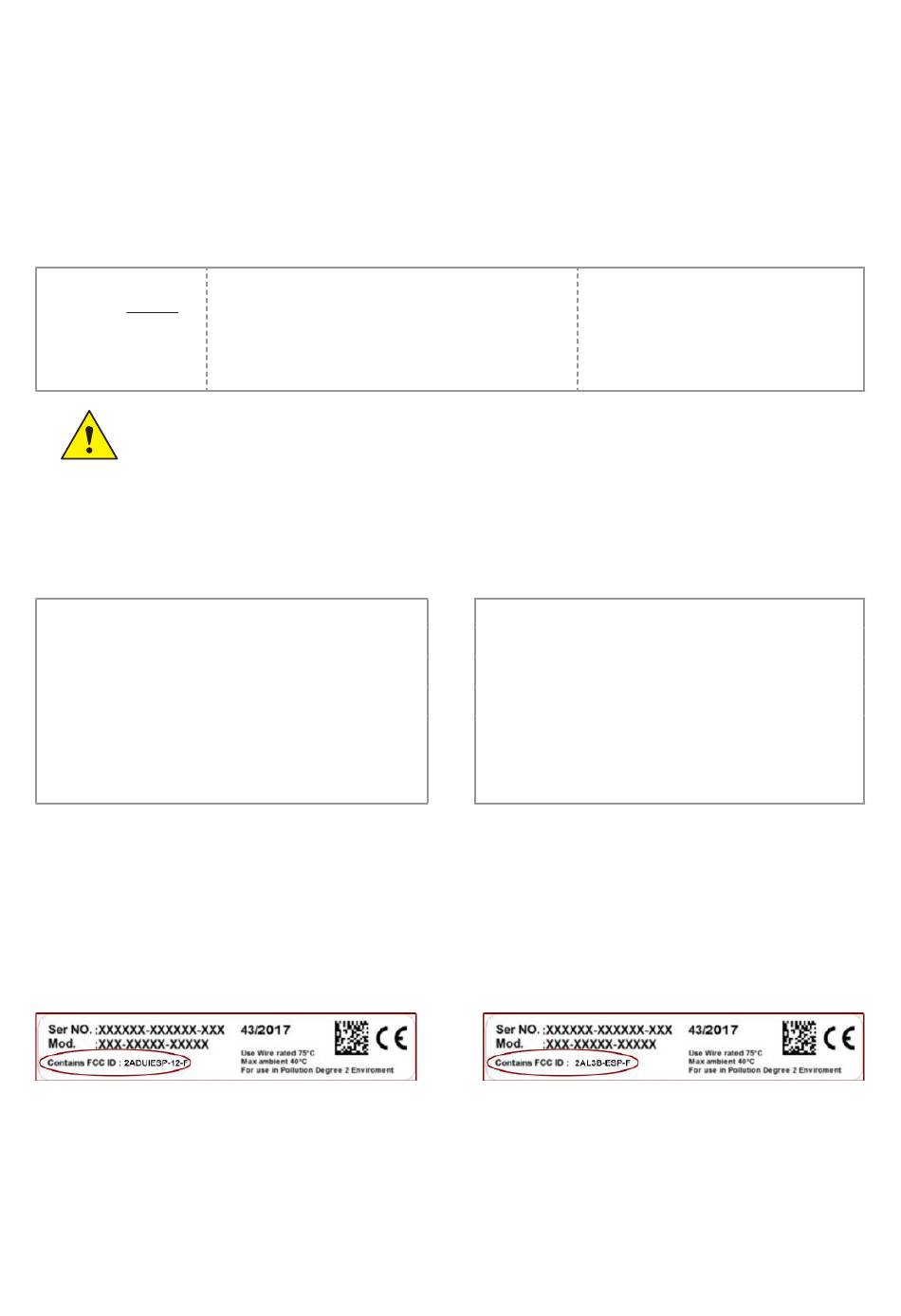

Le numéro FCC est situé sur le côté droit de l'unité, voir l'exemple ci-dessous:
Remarque: Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe
A, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection
raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement
commercial. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas
installé et utilisé conformément au manuel d'instructions, peut provoquer des interférences nuisibles aux
communications radio. Le fonctionnement de cet équipement dans une zone résidentielle est susceptible
de provoquer des interférences nuisibles, auquel cas l'utilisateur devra corriger les interférences à ses frais.
Qv = pertes de puissance totales (w)
(thyristor + perte de puissance du fusible)
ta = température ambiante (°C)
tc = température de l'armoire (°C)
V = débit massique d'air du ventilateur (m3/h)
f = coefficient d'altitude (voir le tableau à droite)
Altitude
0:100 mètres f = 3.1 m3k/Wh
100:250 mètres f = 3.2 m3k/Wh
250:500 mètres f = 3.3 m3k/Wh
500:750 mètres f = 3.4 m3k/Wh
Module FCC ID: 2AL3B-ESP-F
802.11b/g/n 2412-2462 MHz
Puissance de sortie:
OU
• 802.11b: 14.0 dBm (Max.)
• 802.11g: 12.8 dBm (Max.)
• 802.11n: 13.6 dBm (Max.)
Gain d'antenne: antenne PCB 1.0 dBi 11 canaux.
OU
20
Manuel Utilisateur
