REVO C
3PH de 1100A à 2100A
8
Instructions de câblage
Le thyristor peut etre susceptible a des interférences due aux équipements à proximité ou à l'alimentation
électrique. Pour cette raison, et conformément aux meilleures pratiques fondamentales, il convient de prendre
certaines précautions:
• La bobine du contacteur, les relais et autres charges inductives doivent être équipés du filtre RC approprié.
• Utilisez des câbles bipolaires blindés pour tous les signaux d'entrée et de sortie.
• Les câbles de commande ne doivent pas se trouver à proximité ou parallèles aux câbles d'alimentation.
• Les réglementations locales relatives aux installations électriques doivent être strictement respectées.
Utilisez un conducteur en cuivre (CU) 75°C uniquement, les calibres de câbles (AWG), le type de borne de
câble (ZMVV) et le couple de serrage de borne dans le tableau ci-dessous.

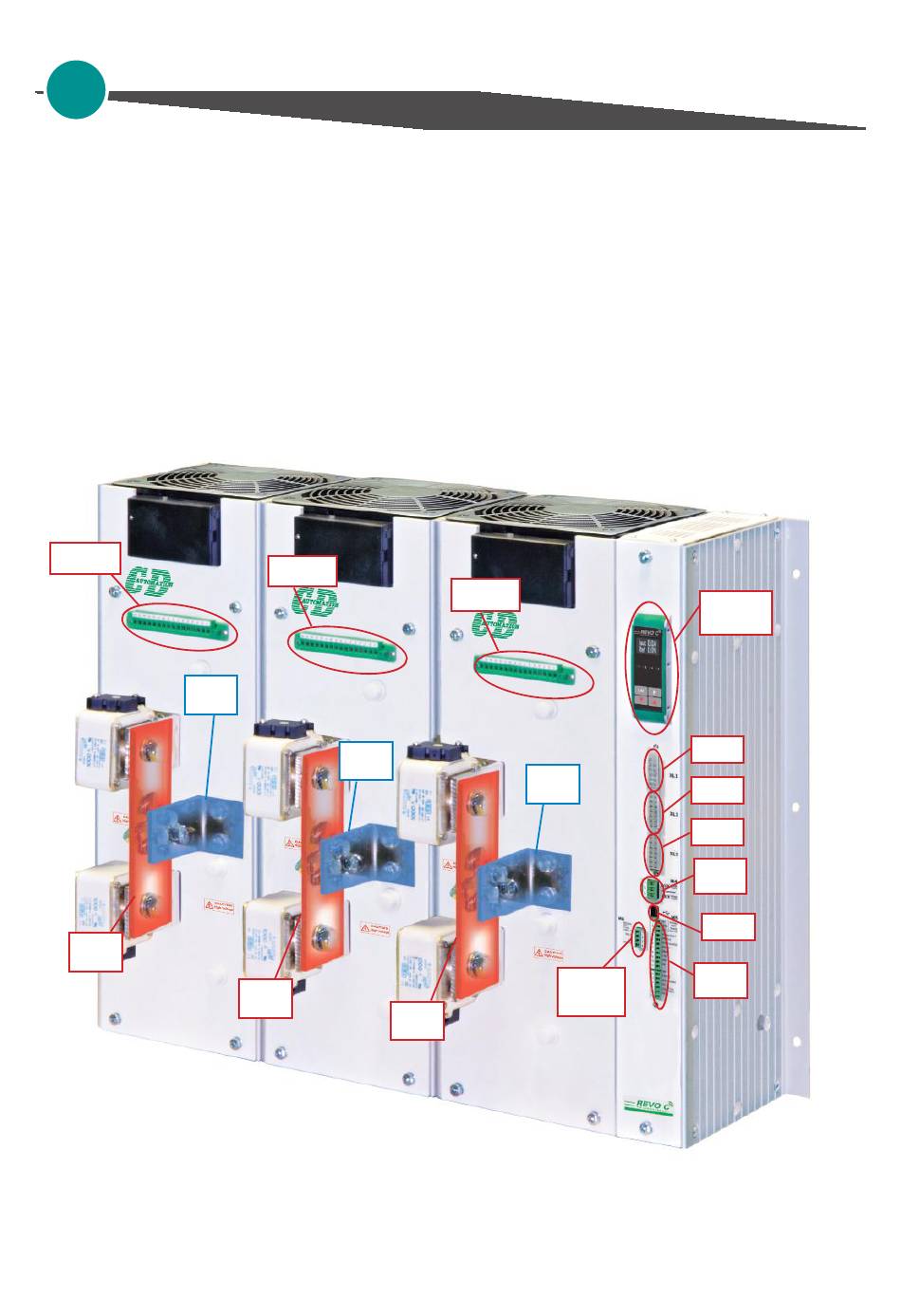

8.1 Positions des bornes
MX1
T1
L1
MX2
T2
L2
L3
MX3
T3
M6
(option)
25
Manuel Utilisateur
Control
panel
XL1
XL2
XL3
M4
USB
M5
