REVO C
3PH de 1100A à 2100A
20
Alimenter la carte électronique
Pour fonctionner, le thyristor REVO C nécessite une source de tension pour les cartes électroniques. La
consommation max. est de 10 VA.
L'alimentation des cartes électroniques est configurée conformément aux besoins du client définis dans le
code de commande. Le code de commande est indiqué sur l'étiquette d'identification.
Avertissement: avant de connecter ou de déconnecter l'unité, vérifiez que les câbles
d'alimentation et de commande sont isolés des sources de tension.
Borne M4
1
2
3

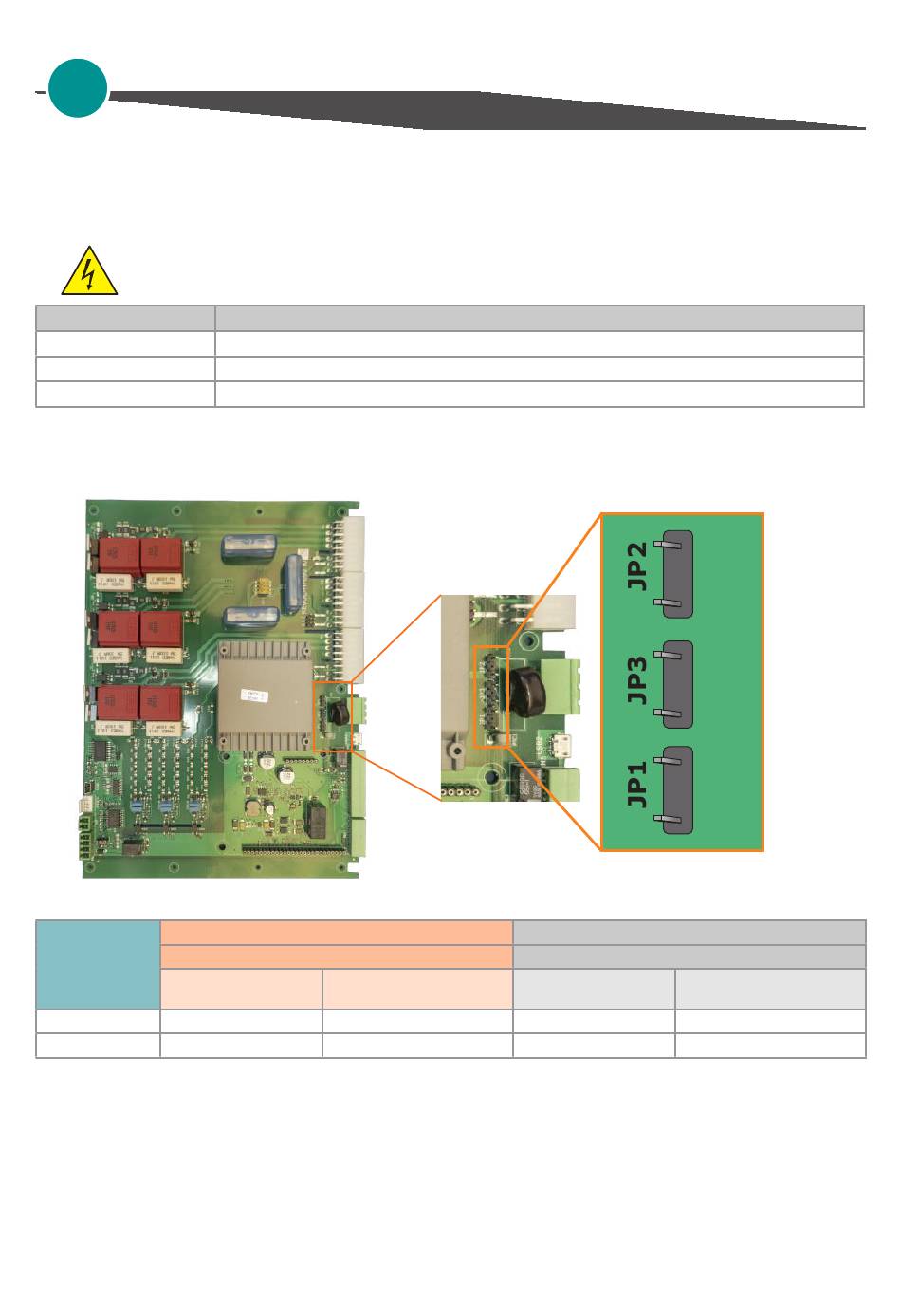

Pour modifier la tension d'alimentation auxiliaire, liez le cavalier approprié sur la carte du REVO C.
Le type de transformateur monté dépend de la tension choisie dans le code de commande.
Code de
commande
transformateur
RC3_ _ _-_1
RC3_ _ _-_2
Si la tension auxiliaire (indiquée sur l'étiquette d'identification) est différente de la tension d'alimentation (vers
la charge), utilisez un transformateur externe avec primaire égal à la tension de charge et secondaire égal à la
tension auxiliaire.
Attention: ne liez jamais tous les cavaliers JP1+JP2+JP3 en même temps ou JP3 + à un autre cavalier, JP3
doit toujours être utilisé seul. Respectez la configuration illustrée.
Description
Aux - Tension d'alimentation pour les cartes électroniques
Non raccordée
Aux - Tension d'alimentation pour les cartes électroniques
Selon la commande
Les cavaliers JP1 + JP2 sont liés
Plage du
Tension de ligne
90:135V
transformateur
100/120V
85
Manuel Utilisateur
Remplacer par
Lier le cavalier JP3 uniquement
Plage du
Tension de ligne
180:265V
200/208/220/230/240V
