REVO C
3PH de 30A à 40A
8.2.5 Bornier M6
Borne Description
17 Auxiliaire +24Vdc 500mA Entrée de l'alimentation électrique de secours pour la communication
18 Entrée analogique 2 - (point de consigne analogique 0-10Vdc/4-20mA) – 0 Volt
19 Entrée analogique 2 + (point de consigne analogique 0-10Vdc/4-20mA)
20 Sortie de retransmission 0-10Vdc 4-20mA
8.2.1 Bornier M5 (avec second port 485 série en option uniquement)
Borne Description
A+ RS485 A+
B- RS485 B-

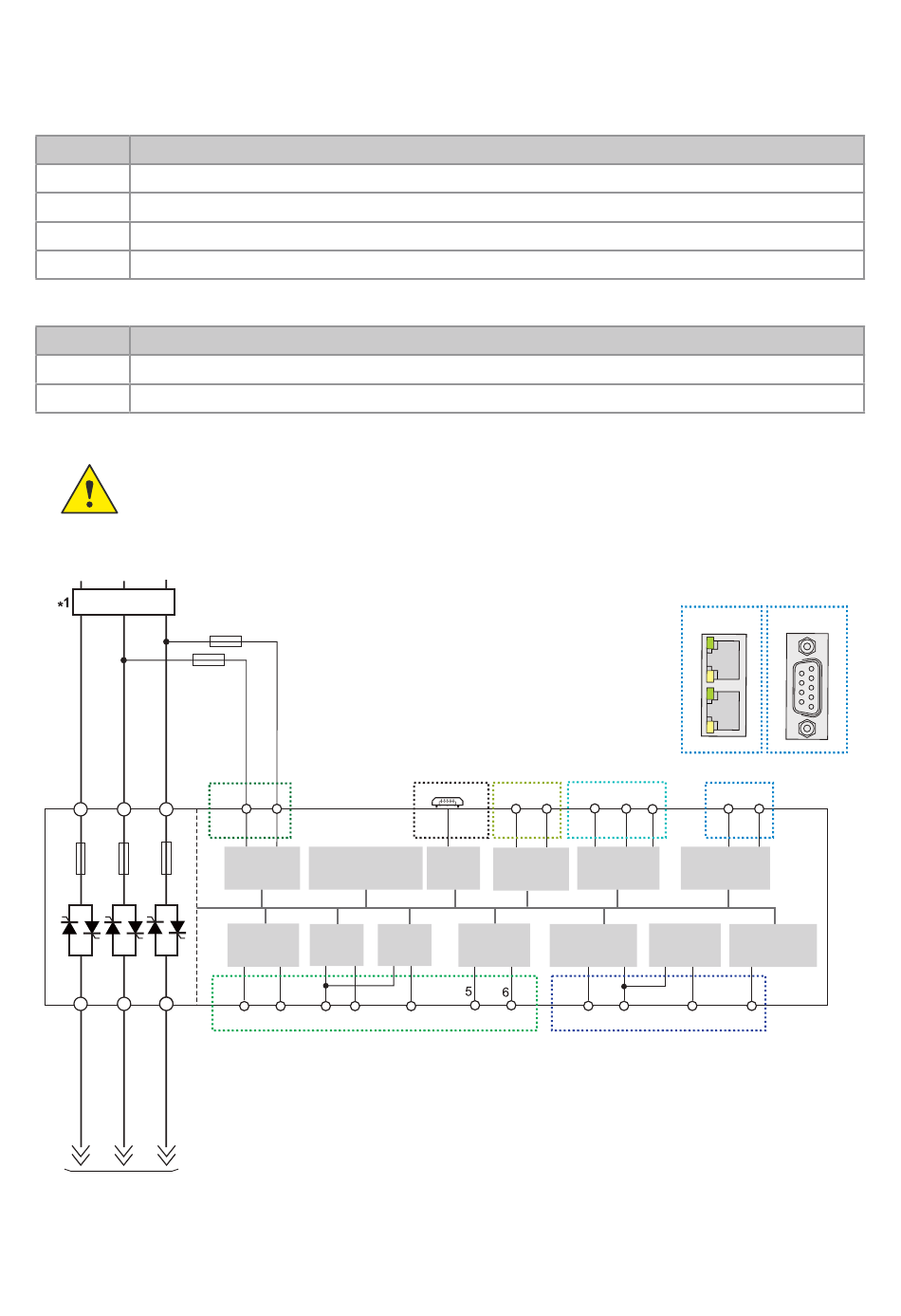

8.3 Schéma
Attention: cette procédure ne doit être effectuée que par des personnes qualifiées.
L3 L2 L1
Protection de
circuits de dérivation
L3 L2 L1
T3 T2 T1
vers CHARGE
Fusible
1A Max
M4
L2/N L1
Power Microprocessor
supply & Wi-Fi
+10Vdc Digital
Input 2
supply
7 1 2 3
+10V GND COM I DI 2
M2
M3
Micro USB
A+ B-
USB
RS485
Digital Analog
Input 1
Input 1
4
DI 1
27
Manuel Utilisateur
Optional
Ethernet
M1 M5
C
NO NC
14 15 16 A+
Alarm Second
output comm. port
+24Vdc Analog
power input
Input 2
17 18 19
+24V IN
Profibus
Optional
B-
Retransmit
output
20
M6
