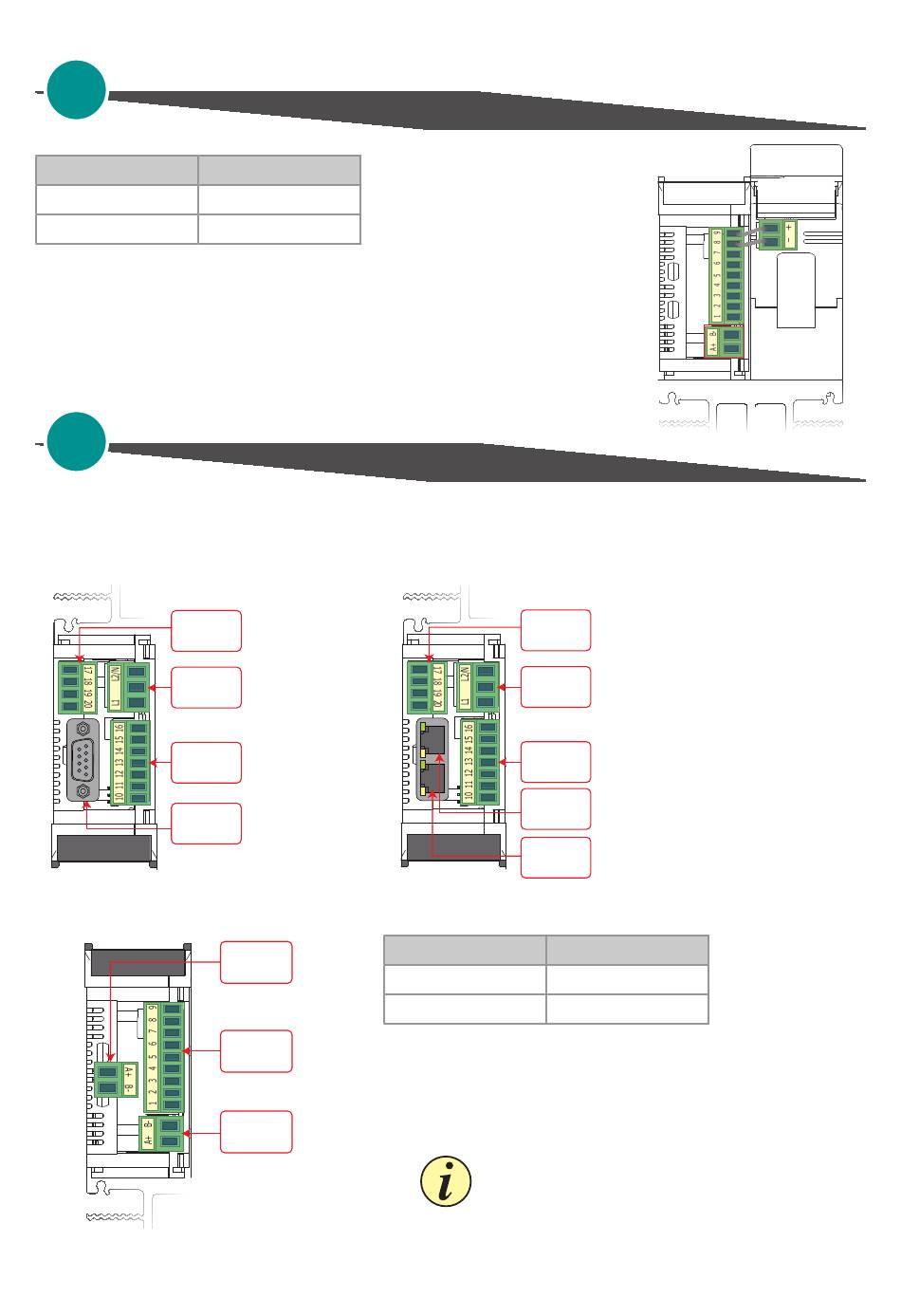

Port série RS485
Borne M3
A+
B-
Le port de communication série RS485 est disponible sur commande.
Un réseau jusqu'à 127 REVO C peut être créé sur ce port.
19

Option de communication Bus de Terrain

D'autres ports de communication série sont disponibles en option. Voir le manuel de communication pour plus
d'informations..
Connecteurs de configuration Profibus
Haut
M6
M4
M1
Pr1
Connecteurs de configuration de second port 485 série
Bas
Description
RS485 A+
RS485 B-
M5
M2
M3
Connecteurs de configuration Ethernet
Haut
M6
M4
M1
Eth1
Eth2
Borne M5
A+
B-
Attention: Si le port de bus n'est pas connecté
ou en erreur, tous les paramètres inscriptibles
sont définis sur la valeur 0.
72
Manuel Utilisateur
Down
Description
RS485 A+
RS485 B-
