CD3000S
2PH de 10A à 90A
7
Alarme Heater Break et SCR en court-circuit
Pour que l'alarme de Rupture de charge (Heater Break) fonctionne de manière optimale, elle
doit avoir au moins une entrée égale à 25% de la valeur du courant nominal.
Le circuit HB contrôle le courant de charge à travers un transformateur ampérométrique (C.T.) 25-50 / 0.05 ou
100 / 0.05 en fonction de la taille de l'unité.
Le courant minimum est de 30% de la taille du C.T. Si le courant de charge est inférieur à cette valeur, il est
nécessaire de faire 2 tours ou plus autour du C.T
7.1 Contact d'alarme HB (seulement avec option HB)
Le CD3000S est fourni avec un contact d'alarme à rupture de charge (HB) ouvert (NO) et fermé (NC). Pour les
autres tailles, le contact d'alarme standard est ouvert (NO):
• Dans des conditions normales (sans alarme) et avec l'alimentation auxiliaire connectée, le contact aux
bornes est ouvert (relais alimenté).
• En condition d'alarme ou sans alimentation auxiliaire, le contact aux bornes est fermé (relais non alimenté).

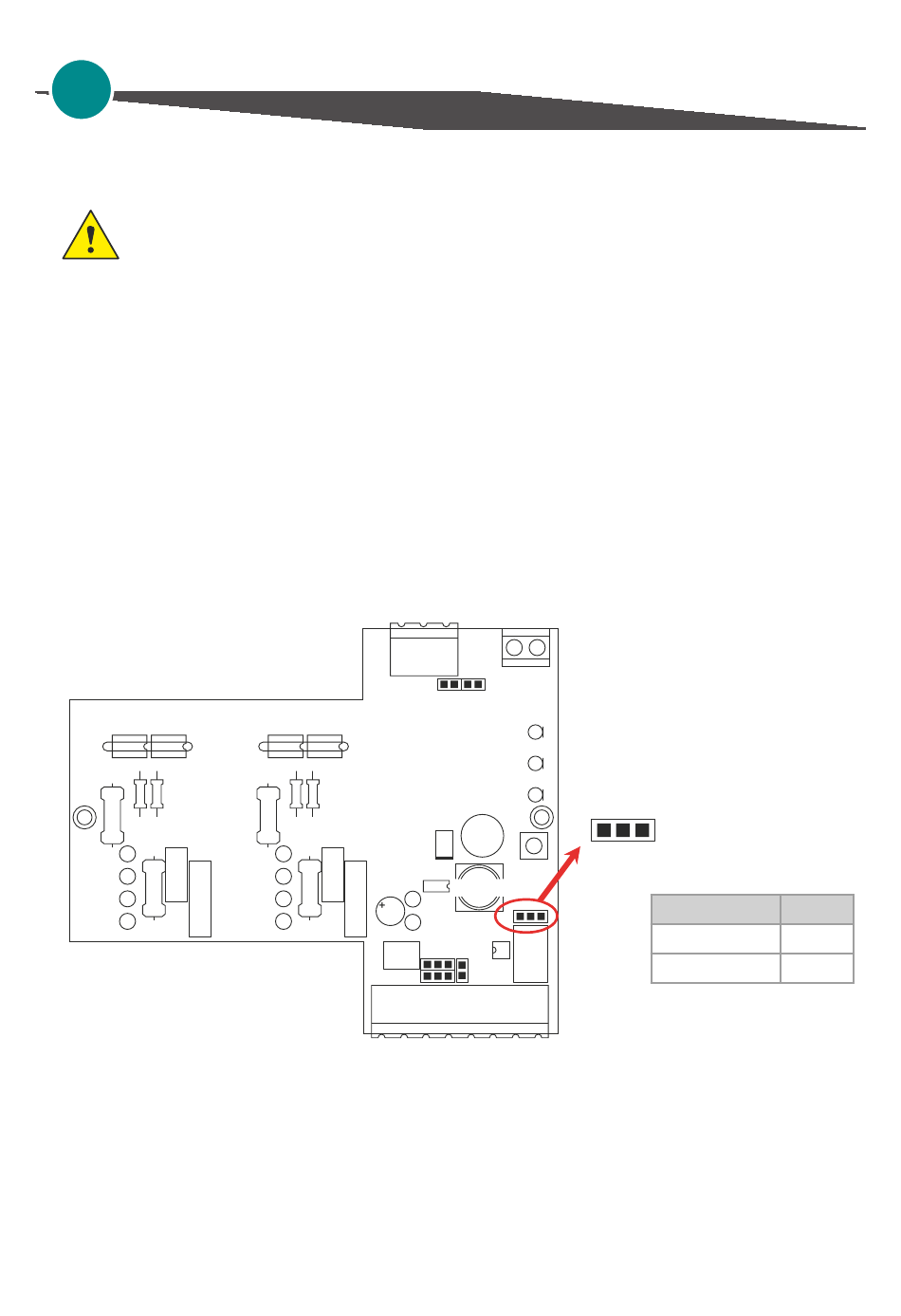

Pour changer le contact de NO à NC, réglez le cavalier comme indiqué:
35A-90A
K1
K2
G2
JP4
G1
K1
K2
G2
-
+
JP3
JP6
21
Seulement avec option HB
JP5
JP1
+
A B C
JP1
JP2
Manuel d'utilisation
Typologie
JP1
NO (standard)
A-B
NC
B-C
