Manuel d'utilisation
CD3000S
2PH de 10A à 90A
5
Installation
Avant l'installation, vérifiez que le thyristor n'est pas endommagé.
Si le produit présente un défaut, veuillez contacter le distributeur
≥5 cm
AIR
où vous l'avez acheté. Vérifiez que le produit correspond à ce
que vous avez commandé.
Les unitès CD3000S doivent toujours être monté à la verticale
≥2 cm
pour optimiser le refroidissement par air du dissipateur de
chaleur.
≥15 cm
Respectez les distances minimales verticales et horizontales
indiquées. Ne pas installer à proximité d'éléments chauds ou
d'équipements susceptibles de provoquer des interférences
électromagnétiques.
Lorsque plusieurs unités sont montées à l'intérieur de l'armoire,
dégagez de tout obstacle la circulation d'air représentée sur la
figure pour garantir le débit d'air. Il est nécessaire d'installer un
AIR
ventilateur pour garantir une meilleure circulation de l'air que
celle calculée précédemment.

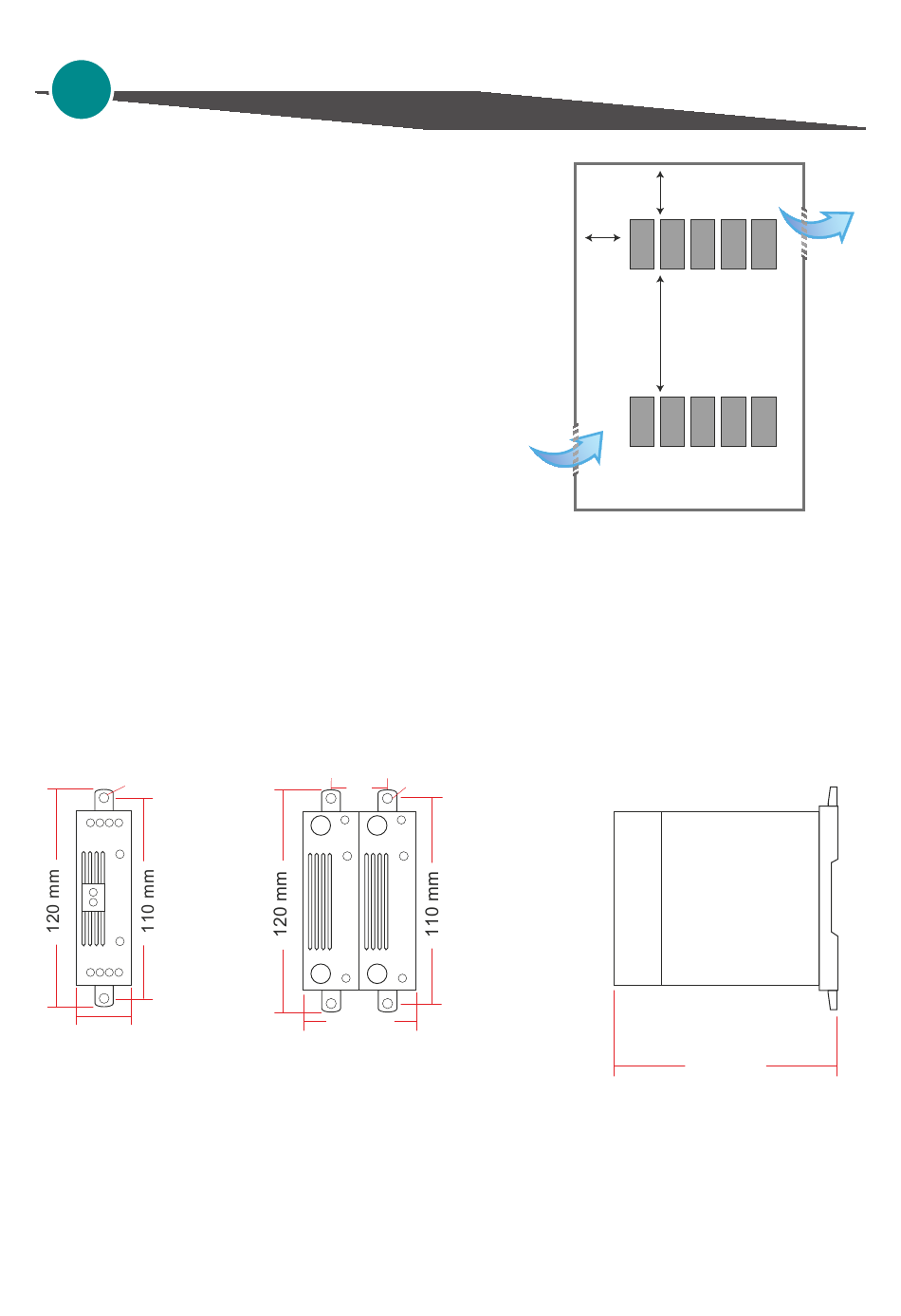

5.1 Dimensions et Trous de fixation
Taille: S0
Taille: S1
Ø 4,5 mm
Ø 4,5 mm
30
30 mm
60 mm
120 mm
14
