9
Signal d'entrée
9.1 Configuration du signal d'entrée avec l'option "Analog Input"
Le signal d'entrée est déjà configuré en fonction des spécifications choisies par le client via le code de

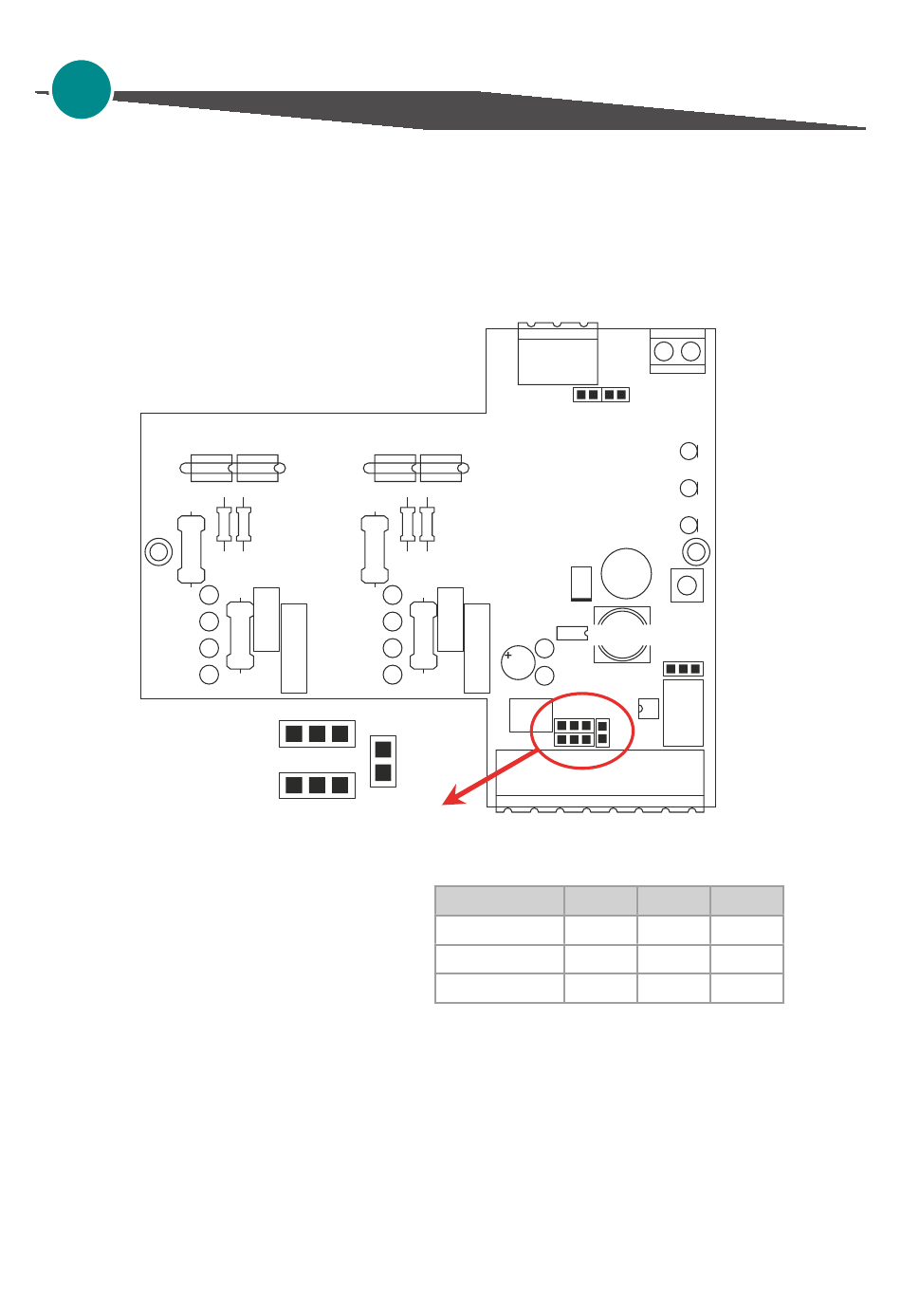

commande du produit. Toutefois, si vous souhaitez modifier le type d'entrée (par exemple de 0 à 10 V à 4 à 20
mA), réglez les cavaliers comme indiqué et exécutez la "procédure de calibrage d'entrée".
35A-90A
K1
K2
G2
JP3
C B A
JP6
C B A
JP4
G1
K1
K2
G2
- +
JP6
JP2
Entrée
SSR
0/4-20mA
0-10V
24
Manuel d'utilisation
JP5
+
JP1
JP3
JP2
JP2 JP3 JP6
Ouvert B-C A-B
Fermé A-B B-C
Fermé B-C B-C
