11.3.2 Procédure de calibration de l'entrée Principale
Attention: cette procédure ne peut être effectuée uniquement par un personnel
spécialisé
Cette procédure n'est nécessaire que si le type d'entrée doit être modifié

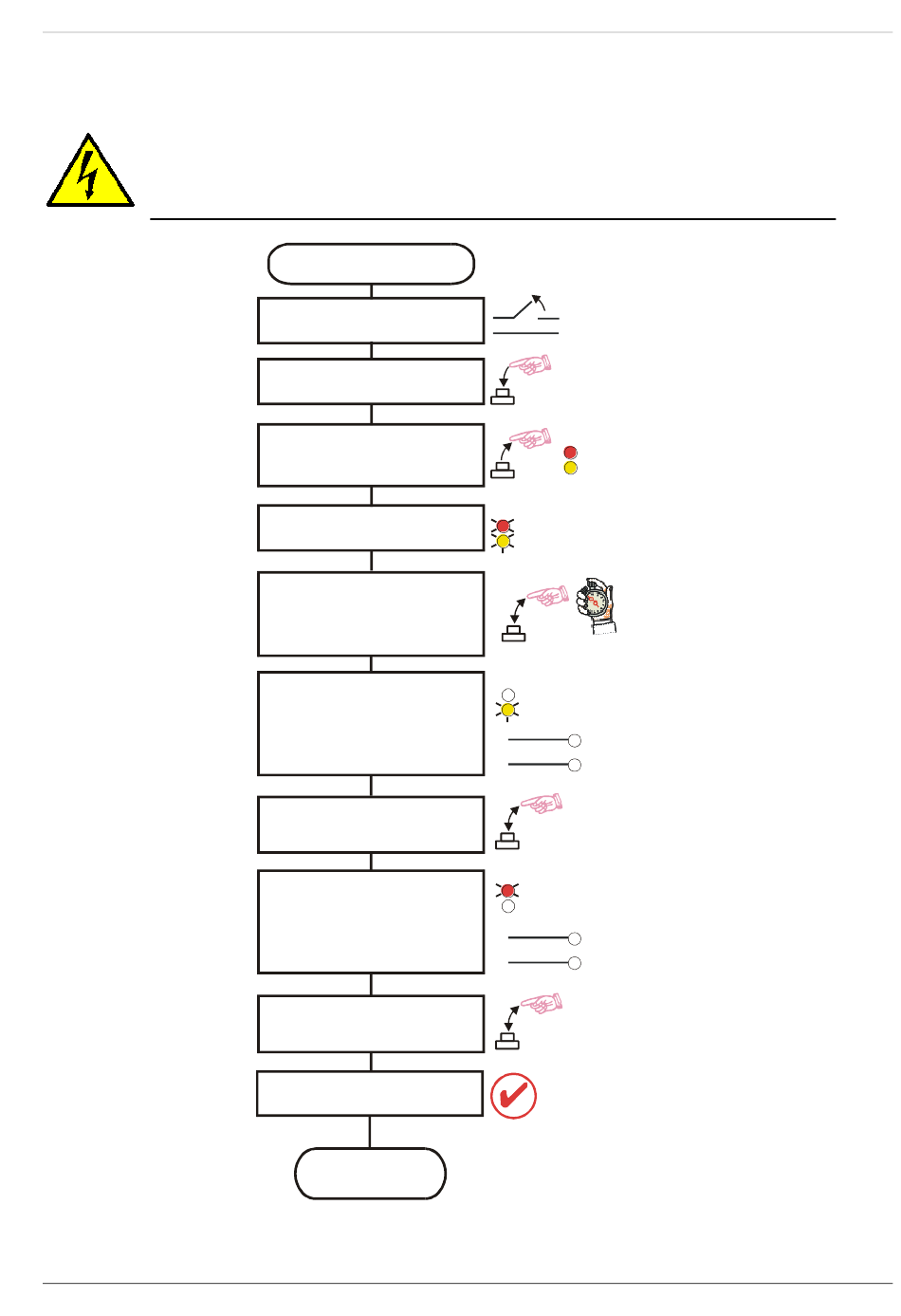

CD3000E-2PH
Début de calibration
Couper la tension
auxiliaire
Maintenir appuyer le bouton
CAL et générer la tension
Relâcher le bouton quand
les LEDs rouge et jaune
sont allumées
les LEDs rouge et
jaune clignotent
Avant 10 sec. de
le clignote du leds
Appuyer à nouveau
sur le bouton CAL
La LED jaune clignotera
générer le signal d'entrée 0
Ex : 0V pour 0-10V
ou 4mA
pour 4-20mA
Appuyer à nouveau
sur le bouton CAL
La LED rouge clignotera
générer le signal maximal
d'entrée.
Ex : 10V pour 0-10V ou
20mA pour 4-20mA
Appuyer à nouveau
sur le bouton CAL
l'entrée analogique
a été configurée
Fin de
calibration
Manuel d'utilisation de 35A à 700A
2sec.
S/C
H.B. / M.B.
S/C
H.B. / M.B.
S/C
H.B. / M.B.
0% Signal
S/C
H.B. / M.B.
100% Signal
