Manuels Connexes pour CD Automation Revo C 3Ph Serie
Sommaire des Matières pour CD Automation Revo C 3Ph Serie

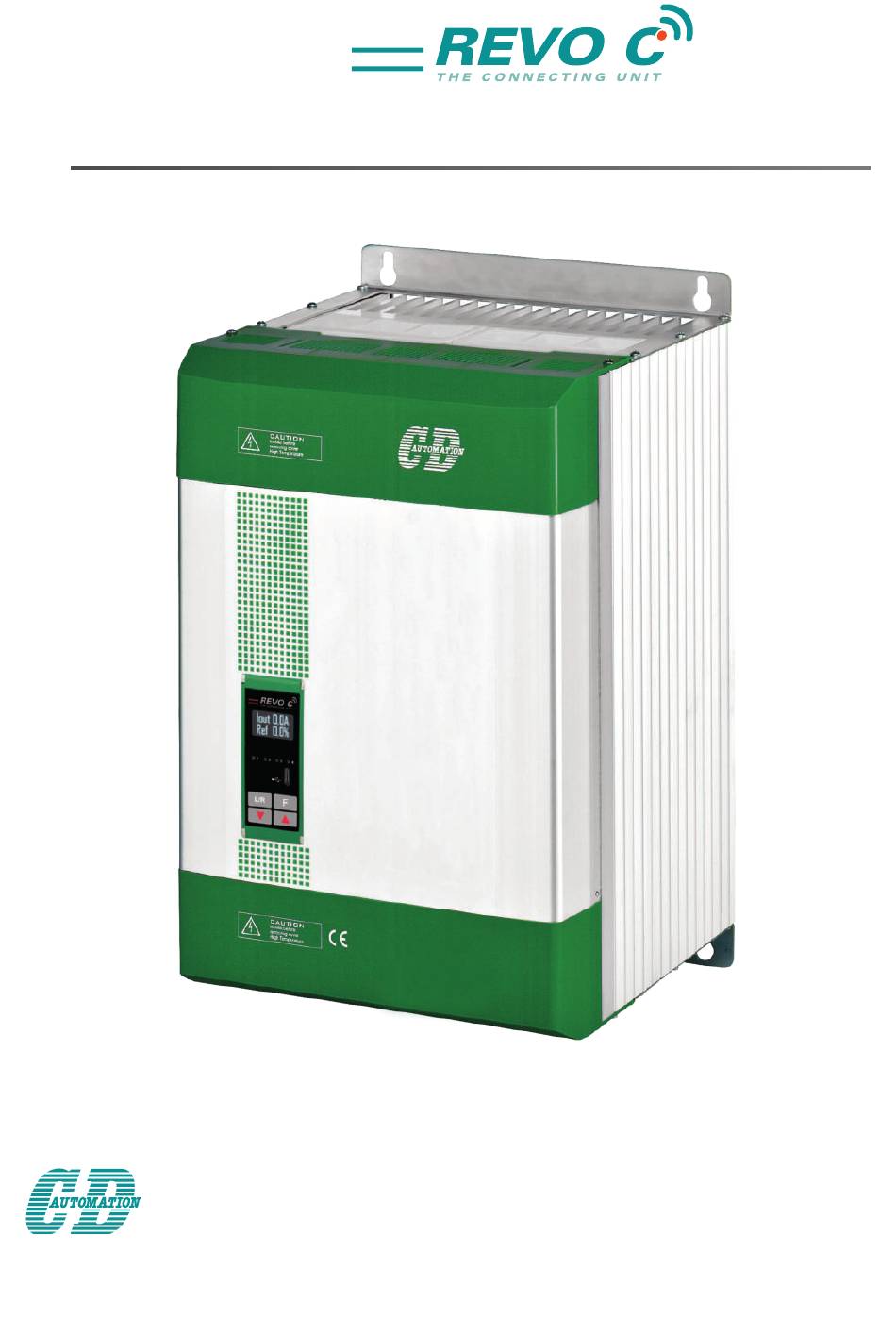

- Page 1 Manuel Utilisateur 690V Rev. 05/2025 de 60A à 800A M-RC3-60-800-690V CD Automation S.r.l. Via Picasso, 34/36 - 20025 Legnano (MI)- Italy Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com...
- Page 2 Déclaration de conformité Déclaration de conformité-Declaration of conformity PRODUCTEUR / PRODUCT MANUFACTURER: CD Automation S.R.L. Controllers, Drives & Automation Via Picasso, 34/36 - 20025 Legnano (MI)- Italy P.I. 08925720156 -Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com Déclare que le produit / Declare that the product:...
- Page 3 Déclaration de conformité Déclaration de conformité-Declaration of conformity PRODUCTEUR / PRODUCT MANUFACTURER: CD Automation S.R.L. Controllers, Drives & Automation Via Picasso, 34/36 - 20025 Legnano (MI)- Italy P.I. 08925720156 -Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com Déclare que le produit / Declare that the product:...
- Page 4 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Avertissements importants pour la sécurité Ce chapitre contient des informations importantes pour la sécurité. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles, ainsi que des dommages importants pour le thyristor et les composants inclus.
- Page 5 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V manuel avant d’e ectuer tout travail. Pendant que l’entretien est exécuté, tout personnel non qualifié ne doit e ectuer de travail sur l’appareil ni se trouver a proximité. AVERTISSEMENT! Au moment de l’utilisation, le régulateur de puissance est connecté a des tensions dangereuses.
- Page 6 Les pièces substituées restent de la propriété du Producteur. CD Automation Srl ne pourra en aucun cas être tenue responsable de tout dommage aux personnes ou aux biens résultant d’une altération, d’une utilisation incorrecte ou impropre ou en tout cas non conforme aux caractéristiques de l’unité...
- Page 7 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Autorisation pour le retour du matériel (RMA) (RMA – Returns Material Authorization) Les clients souhaitant retourner des articles, qu’ils soient pas fonctionnante, défectueux, endommagé pendent l’utilisation, pas conforme ou avec des défauts causés par la transportation on vous demande de remplir le formulaire d’autorisation pour le retour du matériel (RMA) pour obtenir un numéro RMA auprès du service après-vente.
- Page 8 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Index Déclaration de conformité ....... .2 Avertissements importants pour la sécurité.
- Page 9 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 10.5 Utilisation du con gurateur ........52 10.6 Informations logicielles générales .
- Page 10 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Introduction Un thyristor est un appareil à semi-conducteurs qui agit comme un commutateur formé par deux thyristors antiparallèles. Pour piloter un courant alternatif, le signal d’entrée doit être activé. Le thyristor sera mis hors tension au passage du zéro de tension sans signal d’entrée.
- Page 11 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Avantages par rapport au thyristor analogique La communication RS485 est une fonction standard du RelayC. Elle permet d’utiliser de nombreuses informations, telles que: courant, puissance, état de charge et tous les paramètres de diagnostic et de configuration.
- Page 12 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Logiciel de configuration Le logiciel de configuration du thyristor est gratuit et peut être téléchargé gratuitement sur notre site. Si le code de commande correspond à l’équipement, l’unité est déjà configurée en usine et prête à...
- Page 13 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Démarrage rapide Attention: cette procédure doit être réalisée par des personnes quali ées uniquement Si le code de votre REVO C correspond à vos besoins, la configuration principale a déjà été e ectuée par le fabricant et vous devez simplement e ectuer les étapes suivantes: Vérifiez le dimensionnement actuel du REVO C.
- Page 14 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Raccordements de base et dimensionnement Câblage en étoile avec charge résistive (commande sur trois phases avec REVO C-3PH) 1,73V V = tension nominale de la charge I = courant nominal de la charge P = puissance nominale de la charge Câblage en étoile + neutre avec charge résistive (commande sur trois phases avec REVO C-3PH) 1,73V...
- Page 15 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Identification et Code de Command 5.1 Identi cation de l’unité Attention: Avant l’installation, véri ez que le thyristor n’est pas endommagé. Si le produit présente un défaut, veuillez contacter le distributeur où vous l’avez acheté. L’étiquette d’identification fournit toutes les informations relatives aux paramètres d’usine du thyristor.
- Page 16 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 5.2 Order Code REVO C 3PH CURRENT FUSES CONTROL MODE description description code note description code note Fixed Fuses Included 0 6 0 Open Loop Fixed Fuses Included 0 9 0 Voltage 120A Fixed Fuses Included...
- Page 17 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 5.2.1 Option Code BLUETOOTH I LIMIT LOGGING TOTALIZER CODE Note (WIFI) Ø Cette option est utilisée I LIMIT (Limite de courant) pour maintenir la surintensité dans la limite dé nie. Il est nécessaire de piloter les transformateurs primaires et la résistance à...
- Page 18 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Spécifications techniques 6.1 Caractéristiques générales Tension de fonctionnement: 690V +10% max -10% min Matériau du revêtement: PolymericV2 Catégorie d’utilisation: AC-51 AC-55b Code IP: Méthode de raccordement: Charge en triangle, charge en étoile Tension auxiliaire (8 VA Max): Code de commande RC3_ _ _-_1 = tension secteur 100/120V plage de tensions 90:135V Code de commande RC3_ _ _-_2 = tension secteur 200/208/220/230/240V plage de tensions 180:265V...
- Page 19 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 6.4 Spéci cation du ventilateur Nombre de ventilateurs Nombre de ventilateurs Nombre de ventilateurs Taille 230Vac - Standard 115Vac - Option 24Vdc - Option 1 ventilateur - 16W 1 ventilateur - 14W 1 ventilateur - 7W 60A,90A 2 ventilateurs - (16W x 2) 32W...
- Page 20 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Installation SORTIE D’AIR (V) Avant l’installation, vérifiez que le thyristor n’est pas endommagé. Si le produit présente un défaut, veuillez contacter le distributeur où vous l’avez acheté. Vérifiez que le produit correspond à ce que vous avez commandé.
- Page 21 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 7.1 Dimensions et poids REVO-C 3PH REVO-C 3PH 60A÷90A (S11) 120A÷210A (S13) W 137mm - H 440mm - D 270mm W 262mm - H 440mm - D 270mm Poids 10,5 Kg Poids 18 Kg REVO-C 3PH REVO-C 3PH...
- Page 22 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 7.2 Trous de xation REVO-C 3PH REVO-C 3PH 60A÷90A (S11) 120A÷210A (S13) REVO-C 3PH REVO-C 3PH 300A÷500A (S14) 600A÷800A (S17)
- Page 23 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Instructions de câblage Le thyristor peut etre susceptible a des interférences due aux équipements à proximité ou à l’alimentation électrique. Pour cette raison, et conformément aux meilleures pratiques fondamentales, il convient de prendre certaines précautions: •...
- Page 24 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 8.3 Dimensions des câbles (suggérées) de la Terre et des Bornes de Commande Terre Borne de command Câble Câble Courant mm² mm² 60A (S11) 0,50 90A (S11) 0,50 120A (S13) 0,50 150A (S13) 0,50...
- Page 25 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 8.4 Positions des bornes Taille S13 / S14 Ouvrir et retourner le couvercle Taille S11 / S17...
- Page 26 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V REVO-C 3PH 8.5 Bornes d’alimentation 60-90A (S11) Avertissement: avant de connecter ou de déconnecter l’unité, véri ez que les câbles d’alimentation et de commande sont isolés des sources de tension. Borne Description Entrée secteur phase 1...
- Page 27 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 8.5.1 S14 (300-500A) Dimension des bars 3PH from 300 to 400A À D’AUTRES À D’AUTRES 3PH from 450 to 500A Courant 300A (S14) 71mm 60mm 45mm 57mm 30mm 350mm 174mm 400A (S14) 71mm...
- Page 28 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 8.6 Control Terminals Avertissement: avant de connecter ou de déconnecter l’unité, véri ez que les câbles d’alimentation et de commande sont isolés des sources de tension. Bornier M1 Borne Description NO - Contact normalement ouvert de la sortie relais d’alarme (thermique ou SC/HB) C - Contact commun de la sortie relais d’alarme...
- Page 29 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 8.7 Schéma Attention: cette procédure ne doit être e ectuée que par des personnes quali ées. Optional Tension AUX Voir le code produit voir tableau Cap 18 (pag 79) Ethernet Profibus Fusible...
- Page 30 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Attention: cette procédure ne doit être e ectuée que par des personnes quali ées. Schémas de connexion indicatifs. Reportez-vous Option aux réglementations locales pour une protection adéquate du système.. Seconde serial Ethernet Profibus...
- Page 31 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 8.7.1 Schéma d’entrée de commande SSR Pour l’entrée SSR, observez le schéma ci-dessous et configurez Entrée numérique 1 (Digital Input 1) sur SSR input. Entrée Analogique 1 INPUT * SSR Input: 4÷30Vdc 5mA Max (ON >4Vdc / OFF <1Vdc) Frequence 3Hz Max - On time min.
- Page 32 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 8.8 Diagramme de raccordement pour 3 phases Attention: cette procédure ne doit être e ectuée que par des personnes quali ées. Entrée Analog. 2 0-10VDC /4-20mA Référence Ext.Contre reaction Entrée Analog 1 0-10VDC /4-20mA Point de consigne analogique...
- Page 33 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Panneau de commande Le panneau de commande se trouve à l’avant du thyristor. Son a chage vous permet de visualiser les alarmes, les signaux d’entrée et de sortie, et tous les paramètres de configuration. Vout0.0V Pout0% Aux High...
- Page 34 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 9.1 Navigation dans le menu Les menus sont accessibles à l’aide du clavier et de l’a chage du panneau de commande. Choose Enter Choose Edit HOME PAGE Menu Password Parameter Parameter Iout0.0A...
- Page 35 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 9.2 LED du panneau de commande Les quatre indicateurs du panneau de commande indiquent l’état général du régulateur de puissance. Sortie de puissance définie localement Clignotement ou via communications Local/À...
- Page 36 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 9.4 Liste de paramètres Ce chapitre décrit les paramètres des menus accessibles via le panneau de commande et le logiciel de configuration. Pour savoir comment accéder aux menus décrits ci-dessous, voir le chapitre “Navigation dans le menu”.
- Page 37 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 9.4.1 Menu Opérateur (Operator) Cette section décrit chaque élément du menu Opérateur (Operator). Utilisez ce menu pour a cher les valeurs mesurées et les paramètres de base du gradateur de puissance. Le mot de passe pour accéder à ce menu est 0.
- Page 38 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 9.4.2 Menu Con guration (Setup) Cette section décrit chaque élément du menu Configuration (Setup). Utilisez ce menu pour configurer le gradateur de puissance pour la charge. Le mot de passe pour accéder à ce menu est 2. Adresse Type Nom du paramètre...
- Page 39 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 9.4.3 Menu Con guration avancée (Advanced Setup) Cette section décrit chaque élément du menu Configuration avancée (Advanced Setup). Utilisez ce menu pour configurer la partie puissance, la contre-réaction et des paramètres d’enregistrement de données et de rupture de charge.
- Page 40 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Adresse Type Nom du paramètre Description Par défaut Modbus de par. Feedback Lecture/ Choisissez le type de contre-réaction écriture Option Description Valeur V² Tension au carré None Pas de contre-réaction I²...
- Page 41 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Adresse Type Nom du paramètre Description Plage défaut Modbus de par. Définissez le temps entre la résistance HB Delay chutant en dessous de la valeur de 0 à 255 Lecture/ sensibilité...
- Page 42 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 9.4.4 Menu Hardware Cette section décrit chaque élément du menu Hardware. Utilisez ce menu pour configurer comment les entrées et sorties sont utilisées dans l’application. Le mot de passe pour accéder à ce menu est 5. Adresse Type Nom du paramètre...
- Page 43 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Adresse Type Nom du paramètre Description défaut Modbus de par. DI1 Functn Choisissez comment le signal détecté par l’entrée Lecture/ numérique 1 est utilisé écriture Option Description Valeur Enable Activez la sortie puissance V Feedback Utilise la contre-réaction tension lorsque activé...
- Page 44 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Adresse Type Nom du paramètre Description défaut Modbus de par. Choisissez dans quelles conditions la sortie numérique Alm Out Fn déclenche l’alarme. La sortie déclenche toujours une alarme lorsque la température du dissipateur de chaleur est excessive.
- Page 45 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Adresse Type Nom du paramètre Description Plage défaut Modbus de par. Définissez valeur paramètre Rtx Scale retransmis au signal maximum de la sortie Lecture/ 0 à 9999 analogique. écriture Voir le tableau ci-dessous Mise à...
- Page 46 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 9.4.5 Menu Communication Cette section décrit chaque élément du menu Communication. Utilisez ce menu pour configurer les options de communication. Le mot de passe pour accéder à ce menu est 3. Adresse Type Nom du paramètre...
- Page 47 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Adresse Type Nom du paramètre Description Plage Unité défaut Modbus de par. Définissez la durée d’attente d’un WD Reset Lecture/ message avant le déclenchement 0 à 255 écriture de l’erreur de surveillance Wi-Fi Addr Indique l’adresse IP de la connexion 94-95...
- Page 48 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 9.4.6 Menu Surveillance (Monitoring) Cette section décrit chaque élément du menu Surveillance (Monitoring). Utilisez ce menu pour consulter les états d’entrée numérique, les valeurs d’entrée analogique et les informations relatives au gradateur de puissance comme le numéro de série et la version du logiciel.
- Page 49 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Adresse Type Nom du paramètre Description Plage Unité Modbus de par. Analog In1 Indique le pourcentage de l’échelle mesuré 0 à Lecture par l’entrée analogique 1 100.0 seule Analog In2 Indique le pourcentage de l’échelle mesuré...
- Page 50 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Utilisation du Configurateur Le logiciel de confi guration peut être utilisé comme une alternative au clavier du gradateur de puissance et pour confi gurer les caractéristiques avancées non disponibles dans l’interface utilisateur intégrée du gradateur de puissance.
- Page 51 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Procédure de communication avec un gradateur de puissance: 1) Si vous utilisez une connexion USB directe: - Connectez le câble USB entre l’ordinateur et le connecteur micro USB sur le clavier du gradateur de puissance - Si nécessaire, patientez pendant l’installation du pilote USB.
- Page 52 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 10.5 Utilisation du con gurateur Une fois le logiciel installé, la communication confi gurée et le type de modèle sélectionné, vous pouvez utiliser le gradateur de puissance. 10.5.1 Pour a cher ou enregistrer les paramètres d’un gradateur de puissance: 1) Cliquez sur Simple, isi vous n’êtes pas déjà...
- Page 53 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 10.5.3 Pour télécharger une recette dans un gradateur de puissance: 1) Cliquez sur Simple, si vous n’êtes pas déjà dans la vue simple 2) Cliquez sur Ouvrir une formule existante (Open existing recipe) 3) Recherchez et sélectionnez la recette, puis cliquez sur...
- Page 54 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 4) Pour chacun des trois canaux maximum (Ch 1 à Ch - Avec choisissez la valeur à visualiser - Sélectionnez Affi cher (Show) - Cliquez sur la palette de couleurs pour modifi er la couleur - Cliquez sur le bouton pour activer le canal.
- Page 55 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 10.5.10 Pour récupérer un chier d’enregistrement de données du gradateur de puissance: 1) Cliquez sur Test, si vous n’êtes pas déjà dans la vue de test 2) Cliquez sur En ligne (Online) 3) Cliquez sur Analyseur de charge (Load...
- Page 56 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 3PH: accédez aux vues Simple et Test d’un REVO-C gradateur de puissance triphasé MSG: ouvre une vue de messages de communication série Barre d’état Fournit des informations telles que la date et l’heure, le port de communications et le débit en bauds.
- Page 57 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 10.6.3 Section Test Cette section permet de contrôler et d’ajuster le fonctionnement du gradateur de puissance en temps réel à l’aide du port de communication RS485 ou USB. Après avoir sélectionné le modèle, vous pouvez accéder à...
- Page 58 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Contre-réaction (Feedback): indique le type de contre-réaction défi ni pour le gradateur de puissance Log): indique l’état de l’enregistreur Enregistreur de données (Data de données. Options de con guration des boutons: (Firing): a chez et défi nissez le type de mode Mode de conduction de conduction et les paramètres associés...
- Page 59 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 10.6.4. Analyseur de charge L’analyseur de charge permet de visualiser les valeurs représentées de manière graphique. Cliquez sur le bouton Analyseur de charge (Load Analyzer) de la page Test pour ouvrir la fenêtre Analyseur de charge (Load Analyzer).
- Page 60 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 10.6.5 Fenêtre de l’Enregistreur de données Dans le gradateur de puissance, la fenêtre d’Enregistreur de données permet de gérer les fi chiers et de confi gurer les paramètres d’enregistrement tels que l’intervalle d’enregistrement en temps réel.
- Page 61 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Zone LIRE (READ) -> Activer l’enregistrement Log): activez une activité d’enregistrement de communication de lecture brève Zone LIRE (READ) -> Activez les details (En Detail): si Enregistrement (En Log) est activé, active une activité d’enregistrement de communication de lecture détaillée Zone LIRE (READ) ->...
- Page 62 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 10.7 Niveaux d’accès au con gurateur Le confi gurateur dispose de di érents niveaux d’accès, qui peuvent être sélectionnés en cliquant sur “Actual Level”. Lorsqu’il vous est demandé de vous connecter, saisissez le mot de passe correspondant au niveau requis: Niveaux disponibles: 1, 4 (les niveaux 2 et 3 ne sont pas fournis) Niveau 0 Niveau 4...
- Page 63 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Entrées et sorties configurables Le contrôleur de puissance REVO C dispose de deux entrées numériques, jusqu’à deux entrées analogiques et une sortie relais. Certains modèles incluent également une sortie analogique pour retransmettre une valeur mesurée vers d’autres équipements d’automatisation.
- Page 64 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Configurez le contrôleur de puissance pour reconnaître le signal avec le menu matériel; voir “Analog In 1” au paragraphe 9.4.4 Menu Hardware. Pour les instructions de câblage, voir le paragraphe 8.7 Schéma. 11.3 Entrée analogique 2: point de consigne, contre-réaction ou point de consigne de limite de courant Ce que fait cette entrée est configurable par l’utilisateur.
- Page 65 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Description des alarmes 12.1 Alarme “Heater Break” Cette option permet de diagnostiquer toute rupture de charge. Le diagnostic est basé sur la comparaison de la valeur de la résistance nominale de la charge par rapport à la résistance mesurée en temps réel. La résistance nominale est calculée à...
- Page 66 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 12.2 AUX High Cette alarme s’a che lorsque la tension d’alimentation auxiliaire dépasse les plages établies. Si la situation d’alarme persiste pendant plus de 5 secondes, l’unité se mettra en protection. 12.3 AUX Low Cette alarme s’a che lorsque la tension d’alimentation auxiliaire est inférieure aux plages établies.
- Page 67 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Fonction “Enable” en unité statique La Fonction “Enable” (Activer) peut fonctionner de plusieurs manières • de l’entrée numérique • du port série • de l’entrée numérique + port série •...
- Page 68 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 13.2 Utilisation du port série RS485 uniquement L’unité statique dispose d’un port série RS485 Modbus RTU toujours présent. En réglant l’entrée numérique sur “Not Used” (Non utilisé) ou di érent de “Enable” (activer), il est possible de contrôler l’activation à...
- Page 69 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 13.4 Utilisation de Bus de Terrain uniquement L’unité statique en option peut être commandée avec a Bus de terrain (Ex: profinet). Cette option écrit en permanence les valeurs sur l’unité en les gardant à jour. En utilisant le Bus de Terrain, il est possible de changer l’état du contact Sw avec le bit 2 de la “Command Table”...
- Page 70 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 13.5 Utilisation de l’entrée numérique + Bus de Terrain L’unité statique en option peut être commandée avec un Bus de Terrain (Ex: profinet). Cette option écrit en permanence les valeurs sur l’unité en les mettant à jour. Le contact externe Sw et le contact logiciel interne SwS sont connectés en série, donc si vous voulez activer l’unité...
- Page 71 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Type de mode de conduction Choisissez le type de mode de conduction approprié afin d’optimiser le thyristor pour la charge installée. Le type de mode de conduction est déjà configuré conformément aux besoins du client définis dans le code de commande.
- Page 72 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 14.4 Démarrage progressif avec Trains d’ondes (S+BF) Il s’agit d’une fonction supplémentaire au Trains d’ondes. L’unité démarre en mode angle de phase avec une rampe Voltage Supply (V) partant de zéro jusqu’à la pleine tension dans le nombre de cycles défini dans le paramètre.
- Page 73 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 14.7 Déclenchement avec retard avec Trains d’ondes La conduction à Déclenchement Without Delay Triggering With Delay Triggering avec retard est utilisée pour contrôler primaire transformateur couplé Transient over-current résistances normales Delay angle secondaire (N.B.
- Page 74 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Limite de courant La limite de courant est disponible sur le REVO C avec le mode de déclenchement à angle de phase uniquement. Il contrôle l’angle d’allumage du thyristor pour maintenir les trois courants RMS sous la valeur définie I load ≤...
- Page 75 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 15.2 Procédure de réglage de la limite de courant • Donner l’alimentation et mettre la limite de courant à zéro: - En mode analogique, mettre l’entrée analogique 2 à zéro - En mode numérique, régler le paramètre=0 •...
- Page 76 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Fonction “Heater bakeout” Cette fonctionnalité peut également être configurée pour fonctionner avec des chau ages spéciaux : MoSi2, SiC, et avec des chau ages isolés à l’oxyde de magnésium (MgO). Si la puissance maximale est appliquée, un courant excessif peut endommager l’appareil ou les fusibles.
- Page 77 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 16.1 Utiliser Heater Bakeout Lorsque la fonction Heater Bakeout est active, le régulateur de puissance REVO C augmente la tension en fonction de la valeur (courant ou puissance) définie par l’utilisateur et des paramètres de temps de rampe pour la fonction Heater Bakeout.
- Page 78 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Contre-réaction (feed-back) Le type de contre-réaction (feed-back) est déjà configuré conformément aux besoins du client définis dans le code de commande. Le code de commande est indiqué sur l’étiquette d’identification. Toutefois, si vous souhaitez changer le type de contre-réaction du gradateur (feed-back), vous pouvez utiliser le logiciel de configuration ou le panneau de commande Attention: cette procédure ne doit être e ectuée que par des personnes quali ées.
- Page 79 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Alimenter la carte électronique Pour fonctionner, le thyristor REVO C nécessite une source de tension pour les cartes électroniques. La consommation max. est de 10 VA. L’alimentation des cartes électroniques est configurée conformément aux besoins du client définis dans le code de commande.
- Page 80 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Séquence d’écriture de la valeur de la tension auxiliaire: Cliquez sur “Actual Level” et entrez le mot de passe “1234” pour accéder au niveau 4. Cliquez sur le bouton “Fast Tune” Saisissez la valeur de la tension dans le champ “AuxVoltage”, appuyez sur la touche Entrée.
- Page 81 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V 24Vdc Entrée de l’alimentation électrique de secours L’entrée d’alimentation auxiliaire 24 Vdc du bornier M2, bornes 1 et 4, peut être utilisée comme alimentation auxiliaire en cas de panne du réseau principal. Cette alimentation auxiliaire maintient les circuits de communication alimentés permettant le transfert des données vers le système de supervision.
- Page 82 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Port série RS485 Le port de communication série RS485 est disponible sur commande. Un réseau jusqu’à 127 REVO C peut être créé sur ce port. Borne M1 Description RS485 A RS485 B 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20...
- Page 83 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Option de communication Bus de Terrain D’autres ports de communication série sont disponibles en option. Voir le manuel de communication pour plus d’informations. Taille S11: Taille S13: 120-210A 690V Taille S17: 600-800A 690V 60-90A 690V Taille S14: 300-500A 690V...
- Page 84 Manuel Utilisateur REVO C 3PH de 60A à 800A - 690V Fusible interne Le thyristor comprend un fusible interne ultra rapide à une valeur I²t faible de protection du thyristor contre les court-circuits. La valeur I²t des fusibles doit être 20% inférieure à la valeur I²t du thyristor. La garantie du thyristor est annulée si des fusibles non approprié...
- Page 85 CD Automation S.r.l. Via Picasso, 34/36 - 20025 Legnano (MI)- Italy Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com...
