REVO C
3PH de 60A à 800A - 690V

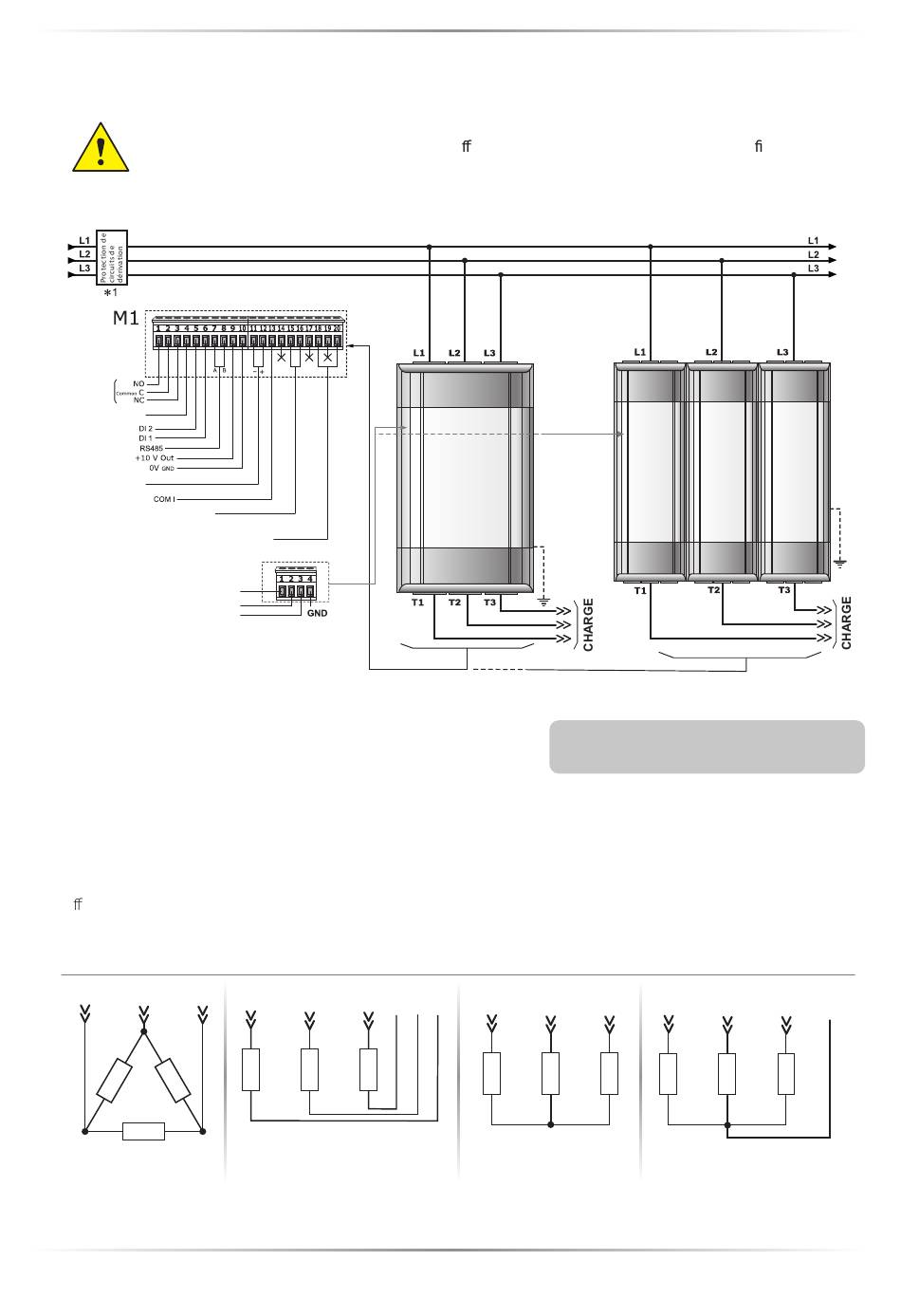

8.8 Diagramme de raccordement pour 3 phases
Attention: cette procédure ne doit être e ectuée que par des personnes quali ées.
Entrée Analog. 2
0-10VDC /4-20mA
Référence
Ext.Contre reaction
Entrée Analog 1
0-10VDC /4-20mA
Point de consigne analogique
Alimentation du ventilateur
Voir le code de commande pour la valeur
Voir le code de commande pour la valeur
Sortie Esclave
Retrans. Sortie
X = non raccordée
1 L'installation doit être protégée à l'aide d'un disjoncteur électromagnétique ou d'un sectionneur à fusibles.
*
Le fusible doit être équipé d'une protection des circuits de dérivation. Pour UL, tout fusible de circuit de
dérivation certifié UL peut être utilisé comme fusible externe, conformément au code électrique national de
chau age résistif de 125 % de courant nominale de charge, pour protéger les câbles externes.
T1
T2
T3
Triangle
Tension AUX
M2
+24V
T1
T2
T3
Triangle Ouvert
S14
Type de Charge
L1 L3 L2
T1
T2
Étoile
32
Manuel Utilisateur
Remarque: la tension Aux et la tension
de charge doivent être synchronisées.
T3
T1
T2
Étoile + Neutre
S17
T3
N
