Description des alarmes
12.1 Alarme "Heater Break"
Cette option permet de diagnostiquer toute rupture de charge. Le diagnostic est basé sur la comparaison
de la valeur de la résistance nominale de la charge par rapport à la résistance mesurée en temps réel. La
résistance nominale est calculée à l'aide des paramètres de tension de charge de fonctionnement (Nom
Line V) et de courant nominal de la charge (Nominal I).
Résistance Nominale R=Nom Line V/Nominal I
La valeur du seuil d'alarme est la valeur de la résistance nominale augmentée du pourcentage défini par le
paramètre HB Sense
Exemple:
Résistance 2200W @ 220V
puissance/tension= A --> 2200/220 = 10A
• nominal V: 220 V
• nominal I: 10A
• Résistance Nominale - R = 22 Ohm
Paramètre de détection HB= 20% --> valeur de seuil = 22 + (22 x 20 / 100) = 22+4,4 Ohm = 26,4 Ohm
30
HB sense (+20%)
25
26,4
22: R (V/I)
20
15
10
Ohm
5
0
L'alarme s'active lorsque la résistance d'exécution détectée dépasse la valeur de 26,4 Ohm.

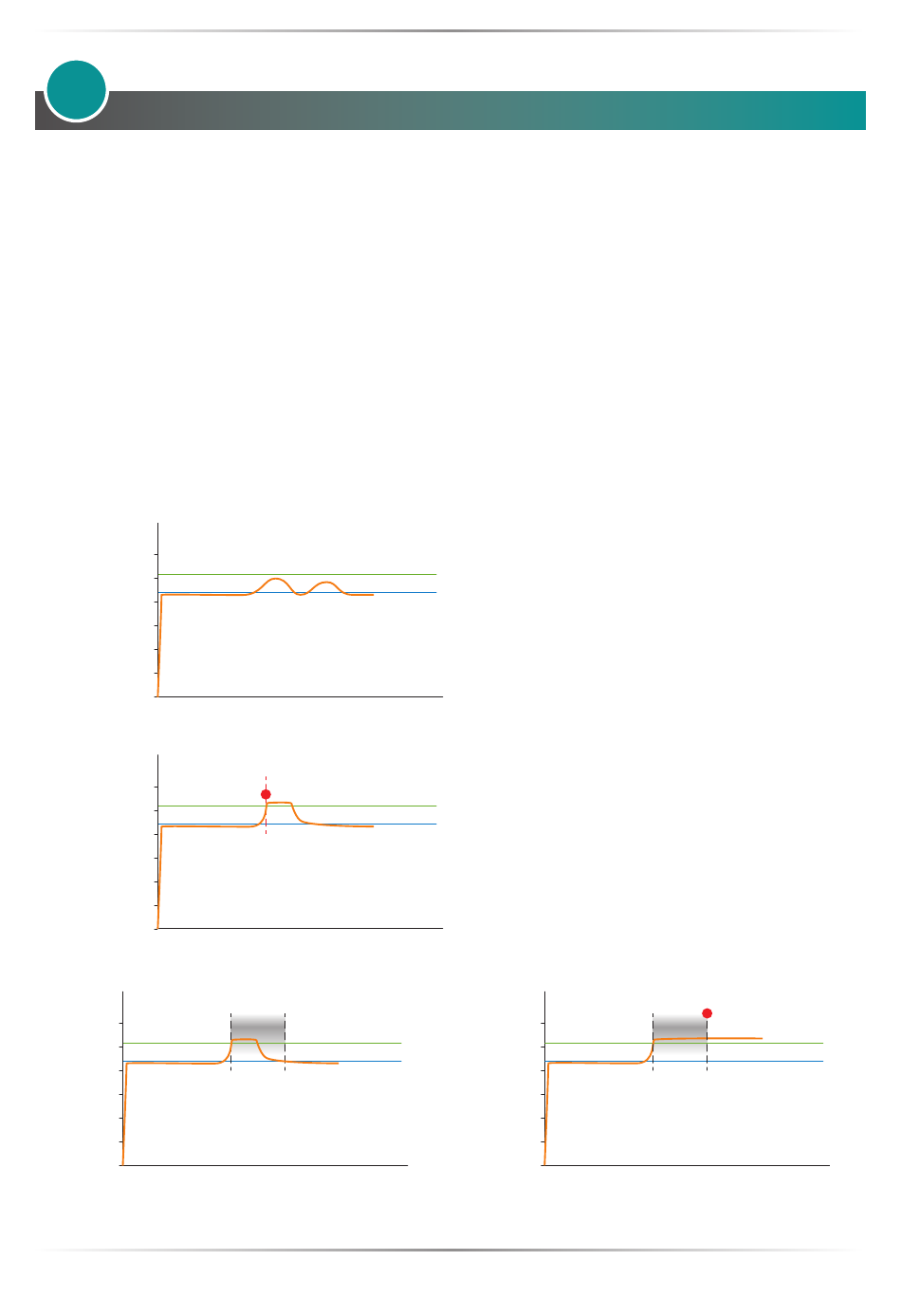

No HB delay
30
HB sense (+20%)
25
26,4
22: R (V/I)
20
15
10
Ohm
5
0
En utilisant le paramètre HB Delay, l'intervention d'alarme peut être retardée.
HB delay (es: 2.5 sec.)
30
HB sense (+20%)
25
26,4
22: R (V/I)
20
15
10
Ohm
5
0
La sensibilité (HB sense) et le délai (HB delay) peuvent être modifiés en fonction de l'application (voir paramètres
pages 41-42).
NO ALARM
ALARM
NO ALARM
65
HB delay (es: 2.5 sec.)
30
HB sense (+20%)
25
26,4
22: R (V/I)
20
15
10
Ohm
5
0
Manuel Utilisateur
ALARM
