REVO C
3PH de 60A à 800A - 690V
7
Installation
Avant l'installation, vérifiez que le thyristor n'est pas endommagé.
Si le produit présente un défaut, veuillez contacter le distributeur
où vous l'avez acheté. Vérifiez que le produit correspond à ce
que vous avez commandé.
Le thyristor doit toujours être monté à la verticale pour optimiser
le refroidissement par air du dissipateur de chaleur.
Respectez
les
distances
horizontales indiquées. Cette zone doit être dégagée de tout
obstacle (câble, barre de cuivre, canal en plastique).

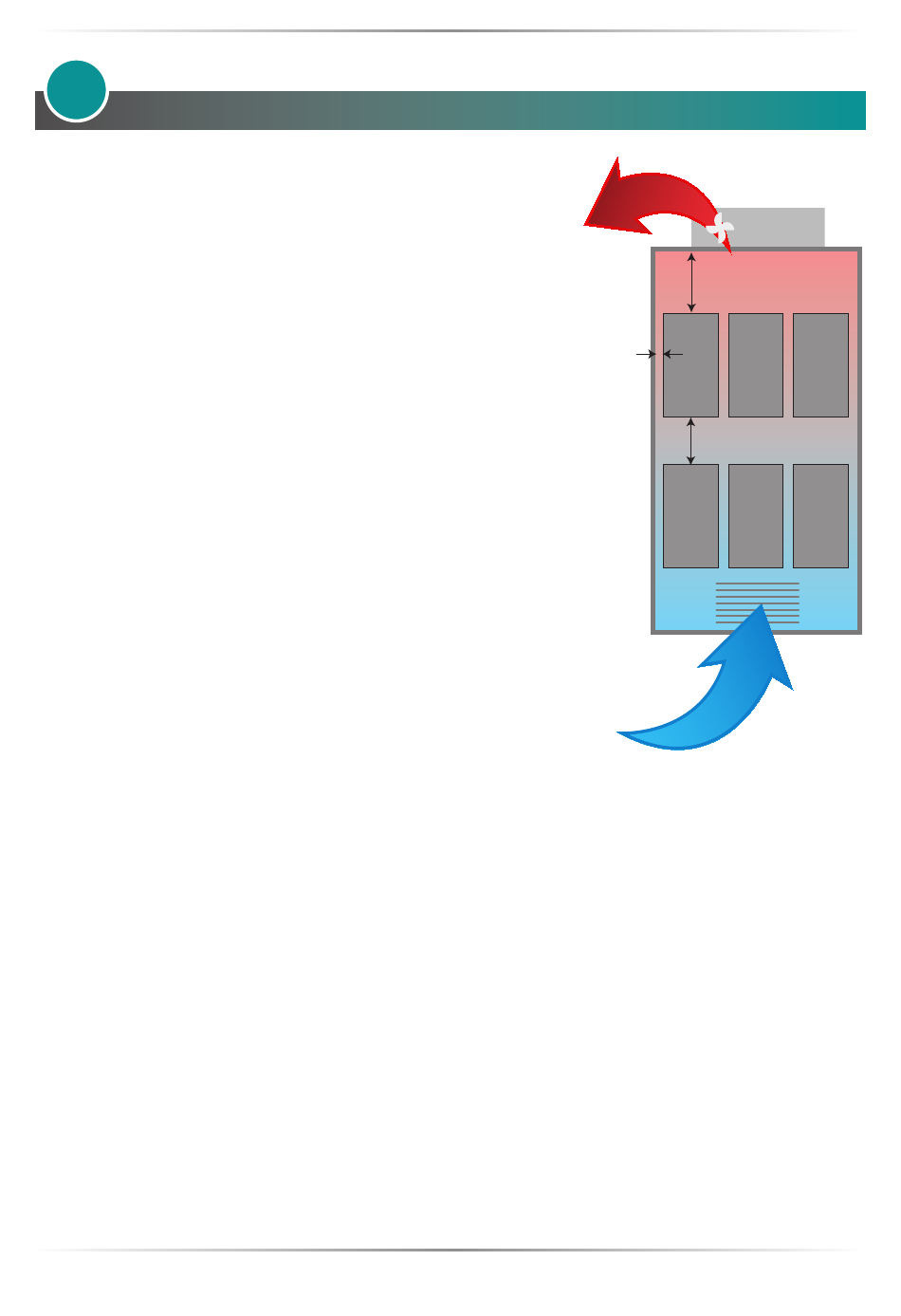

Lorsque plusieurs unités sont montées à l'intérieur de l'armoire,
dégagez de tout obstacle la circulation d'air représentée sur la
figure pour garantir le débit d'air. Il est nécessaire d'installer un
ventilateur pour garantir une meilleure circulation de l'air que
celle calculée précédemment.
Le débit d'air V doit être supérieur ou égal à la valeur calculée.
Si le ventilateur de l'armoire monté par le client a un débit d'air inférieur à la valeur appropriée, la garantie
est rendue nulle.
minimales
(*) verticales
20
Manuel Utilisateur
et
*2 cm
ENTRÉE D'AIR (V)
SORTIE D'AIR (V)
VENTILATEUR
d'extraction
*30 cm
*20 cm
Grille
d'air
