REVO C
3PH de 60A à 800A - 690V

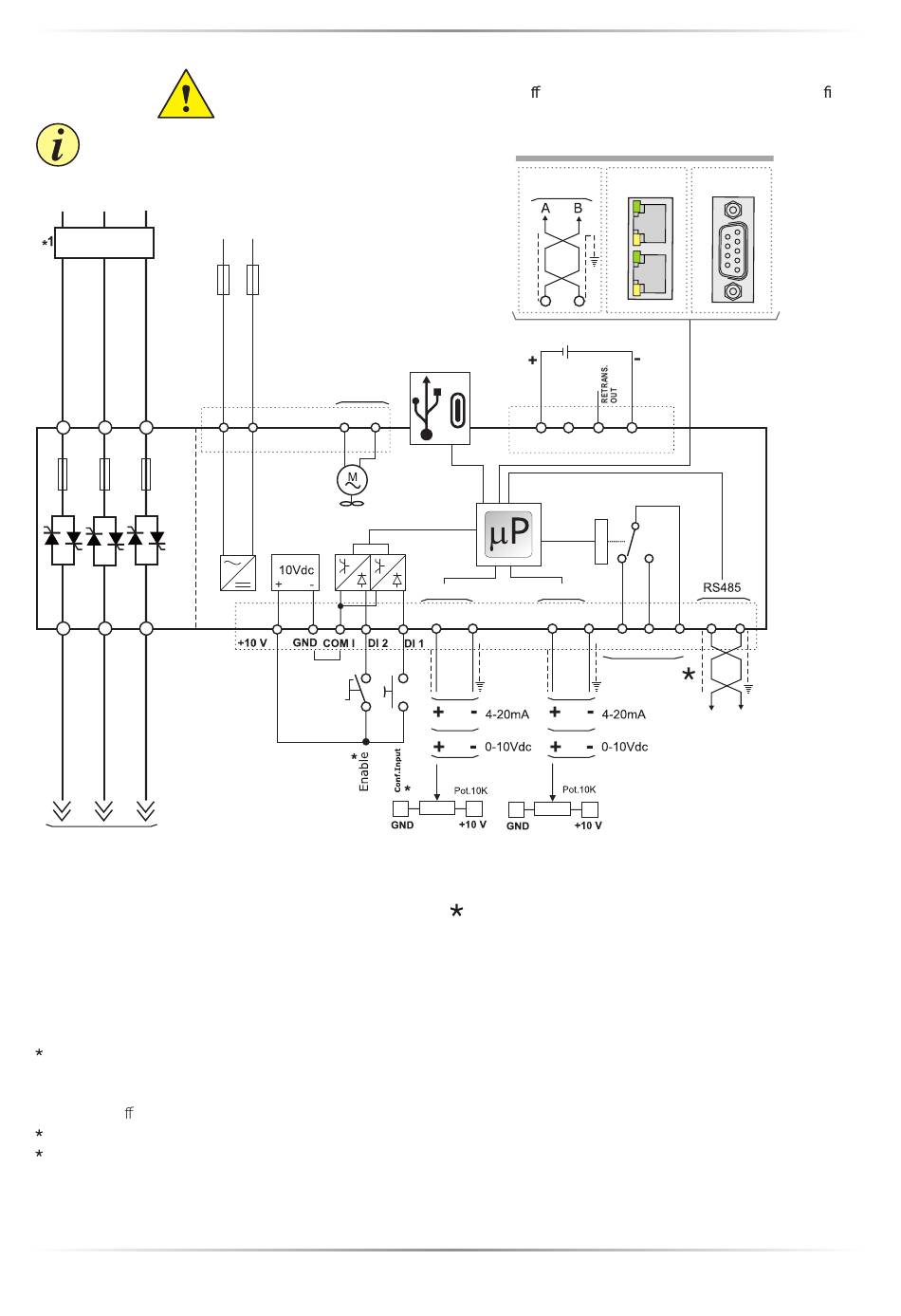

Schémas de connexion indicatifs. Reportez-vous
aux réglementations locales pour une protection
adéquate du système..
L3
L2
L1
Voir le code produit
voir tableau Cap 18 (pag 79)
Protection des
circuit de dérivation
M1
AUX
L3
L2
L1
T3
T2
T1
M1
Vers CHARGE
NOTE:
1 L'installation doit être protégée à l'aide d'un disjoncteur électromagnétique ou d'un sectionneur à fusibles
Le fusible doit être équipé d'une protection des circuits de dérivation. Pour UL, tout fusible de circuit de
dérivation certifié UL peut être utilisé comme fusible externe, conformément au code électrique national
de chau age résistif de 125 % de courant nominale de charge, pour protéger les câbles externes.
2 Pour le raccordement de l'entrée SSR, voir le schéma de la page suivante.
3 IMPORTANT: Stratégie de départ ("Enable"):
1: Alimenter l'appareil avec l'alimentation électrique L1-L2-L3
2: Alimenter l'alimentation auxiliaire
3: Fermez le contact "Enable" (Activer) pour commencer par la réglementation
Attention: cette procédure ne doit être e ectuée que par des personnes quali ées.
Tension AUX
Fuse
1A max
Alimentation
du ventilateur
230Vac Standard
115Vac Option
24Vdc Option
Voir le code de commande
AUX
18
20
15
16
9
10 13
5
3
Ent. analogique 1
Point de consigne
analogique
Seconde serial
M5
RS485
+
24Vdc input
USB Type-C
Micro-USB
avant 2024
+24V
1
2
Entrée analogique 1 Entrée analogique 2
6
12
11
4
2
10
9
10
Ent. analogique 2
Référence
Retour ext.
• Dans des conditions normales (sans alarme) et avec l'alimentation
auxiliaire connectée, le contact est: Borne 2-3 ouvert / Borne 2-1 fermé
(relais alimenté)
• En condition d'alarme ou sans alimentation auxiliaire, le contact est:
Borne 2-3 fermé / Borne 2-1 ouvert (relais non alimenté).
30
Manuel Utilisateur
Option
Ethernet
Profibus
-
M2
GND
3
4
11
3
1
2
8
7
NC
NO
C
Fonction:
Thermique
SC/HB
A+
B-
9
