01/2021
AUX
SG2
SG1
N
L
D
AUX
C
SG2
SG1
N
A
L

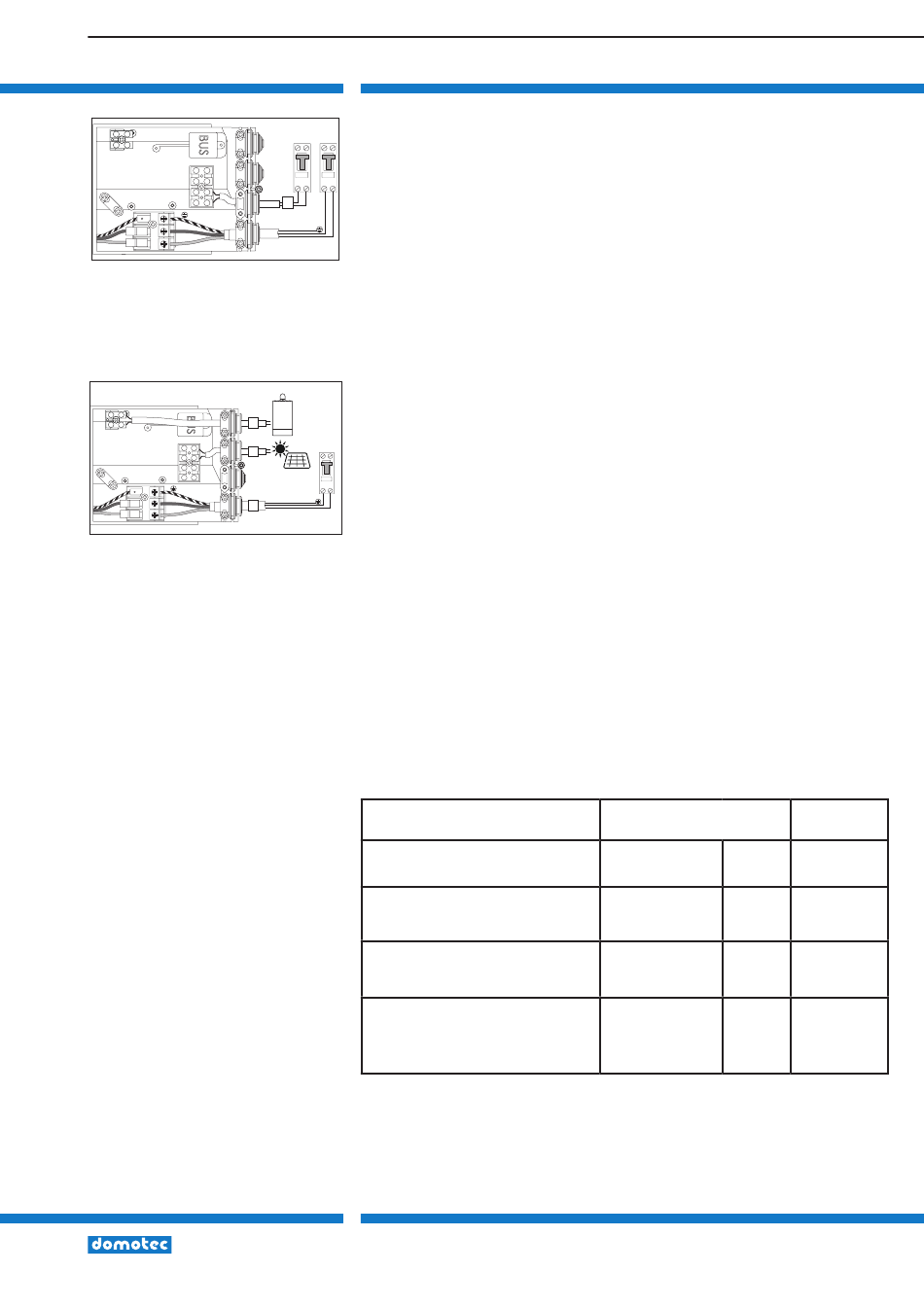

Instructions de service et de montage
chauffe-eau thermodynamique Nuos III
4.4.2. RACCORDEMENT ELECTRIQUE AVEC TARIF BI-HORAIRE ET
EDF
SIGNAL HC-HP
Les avantages sont les mêmes que ceux de la configuration à tarif bi-horaire, il est en
2 A
16 A
N
N
plus possible d'obtenir un chauffage rapide par le biais du mode BOOST qui active le
B
chauffage même en tarif HP.
1) Raccorder un câble bipolaire aux contacteurs de signal sur le compteur.
2) Raccorder le câble bipolaire (B) de signal au connecteur prévu EDF « SIG1 » qui se
trouve à l'intérieur du boîtier connexions (percer les caoutchoucs pour obtenir une
section appropriée à son passage).
ATTENTION : le signal EDF a une tension de 230V.
3) Activer la fonction HC-HP au moyen du paramètre P1 du menu installateur
4.4.3. CONNEXION AUXILIAIRE
En cas d'installation photovoltaïque à raccorder ou d'un signal SG disponible, il est
possible de connecter un câble bipolaire depuis l'onduleur ou le câble du signal SG (l'un
étant alternatif à l'autre) au boîtier connexions (fixer le câble dans le passe-câble prévu).
16 A
Raccorder ce câble (C) au connecteur dénommé « SIG2 » et activer la fonction PV
(P11) ou SG (P13) au moyen du menu installateur.
N
ATTENTION : signal 230 V.
Uniquement pour les modèles SYS ou TWIN SYS, en cas de générateur de chaleur auxi-
liaire (chaudière par ex.), si l'on veut remplacer l'intégration assurée par la résistance par
celuici, il est possible de connecter un câble bipolaire (D) depuis le générateur de
chaleur (si prévu) au boîtier connexions du produit (fixer le câble dans le passe-câble
prévu). Raccorder le câble au connecteur dénommé « AUX » et régler le paramètre P14
sur 1 au moyen du menu installateur.
Dans le cas du raccordement de la version SYS à la chaudière/poêle, il est conseillé
d'utiliser le doigt de gant supérieur S3.
Dans le cas du raccordement de la version TWIN SYS à la chaudière/ poêle, il est recom-
mandé d'utiliser les doigt de gant pour l'échangeur inférieur S4 et pour le supérieur S3).
Dans le cas du raccordement de la version SYS ou TWIN SYS à la centrale solaire
(échangeur inférieur), il est possible d'utiliser uniquement le doigt de gant inférieur (S2)
ou les deux (S2) et (S3/S4).
Raccordement électrique
Alimentation permanente
(câble fourni avec l'appareil)
Signal HC-HP
(câble non fourni avec l'appareil)
Signal AUX/PV/SG
(câble non fourni avec l'appareil)
Signal BUS*
(câble non fourni avec l'appareil)
* REMARQUE: Lors du raccordement entre la sonde d'ambiance et le système, pour
éviter des problèmes d'interférences, utilisez un câble blindé ou une paire torsadée.
BA–21
CABLE
3G ø min.
H05VV-F
1.5 mm²
2G ø min.
H05VV-F
1 mm²
2G ø min.
H05VV-F
1 mm²
max. 50 m- 2G
ø min. 1 mm²
Telefon 062 787 87 87, Fax 0800 805 815
COURANT
MAXIMUM
16A
