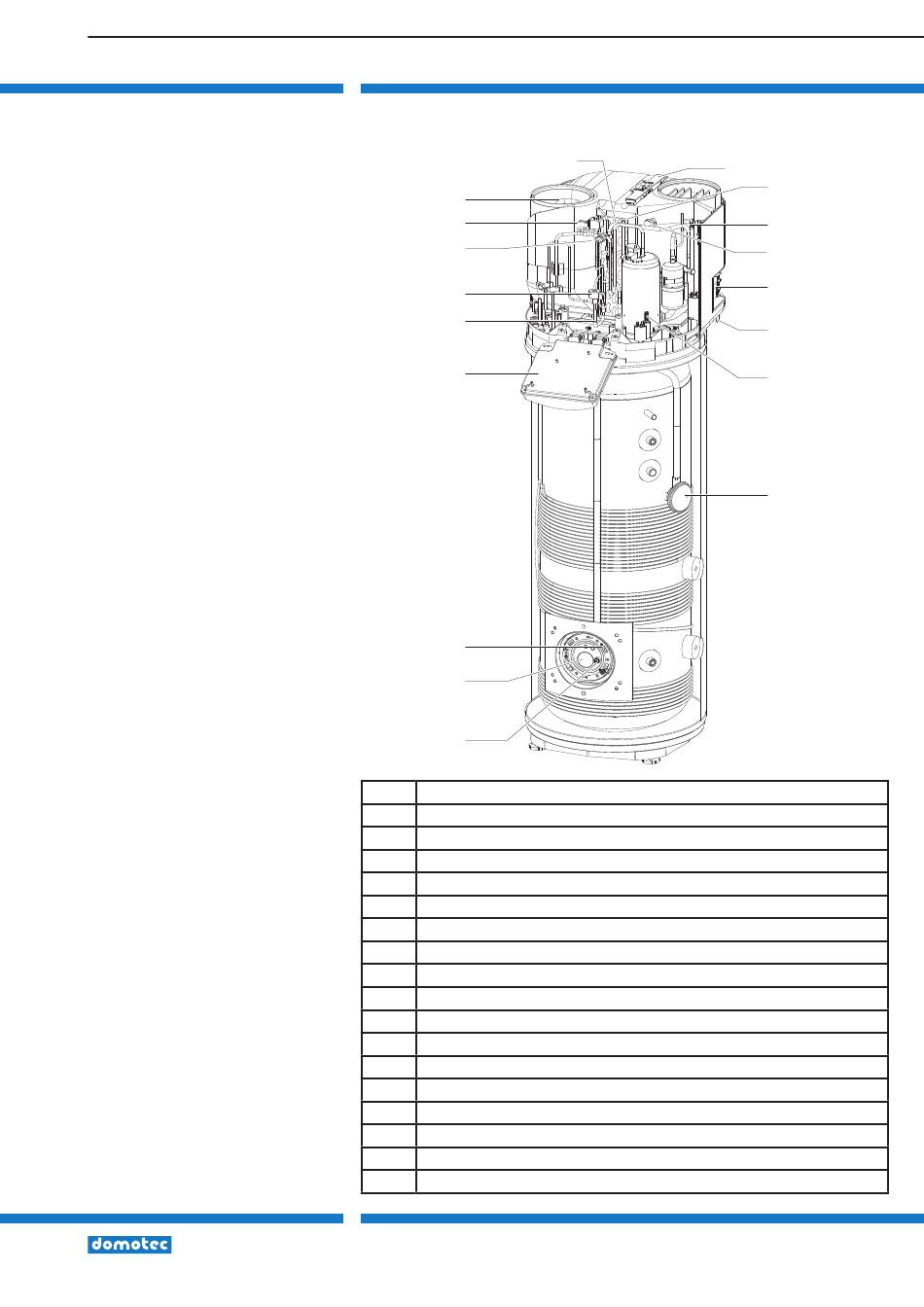

3.1.2. COMPOSANTS PRINCIPAUX

1
2
3
4
5
6
7
8
9
1 Ventilateur
2 Vanne de dégivrage (gaz chaud)
3 Pressostat de sécurité
4 Détendeur électronique
5 Sonde NTC température d'entrée de l'évaporateur
6 Boîtier électronique
7 Sonde NTC (zone résistance)
8 Résistance électrique
9 Anode à courant imposé
10 Sonde NTC haute (eau chaude)
11 Compresseur hermétique de type rotatif
12 Connexion d'évacuation des condensats
13 Connexions latérales
14 Prise de basse pression
15 Sonde NTC température air
16 Sonde NTC température d'aspiration du compresseur
17 Filtre évaporateur
18 Évaporateur
BA–11
18
17
16
15
14
13
12
10
