01/2021
min. 200
≥ 500
ABB. A
ABB. B
ø 150
ø 150
158,3
155,3
147,3
ø 150
ø 150
ø 200
ø 200
199,3
ø 200
ø 200
Instructions de service et de montage
chauffe-eau thermodynamique Nuos III
f) Que, dans le point sélectionné, il soit possible de respecter les distances prévues de-
V > 30m
3
puis le plafond et les murs.
g) que l'installation des canalisations permette des opérations de maintenance du filtre
évaporateur;
h) que la surface permette une position de fonctionnement parfaitement verticale;
i) que le lieu choisi soit conforme au grade IP (protection contre la pénétration de flu-
ides) de l'appareil selon les normes en vigueur;
j) que l'appareil ne soit pas directement exposé aux rayons solaires, même en présence
de vitrage;
k) que l'appareil ne soit pas exposé aux milieux particulièrement agressifs tel que les
vapeurs acides, de la poussière ou des environnements saturés de gaz;
l) que l'appareil ne soit pas installé directement sur des lignes électriques non protégées
contre les fluctuations de tension;
m) que l'appareil soit installé le plus près possible des points d'utilisation pour limiter les
pertes de chaleur le long des conduits;
n) que l'air aspiré par le produit ne contienne pas de poussières, vapeurs acides, ou sol-
vants.

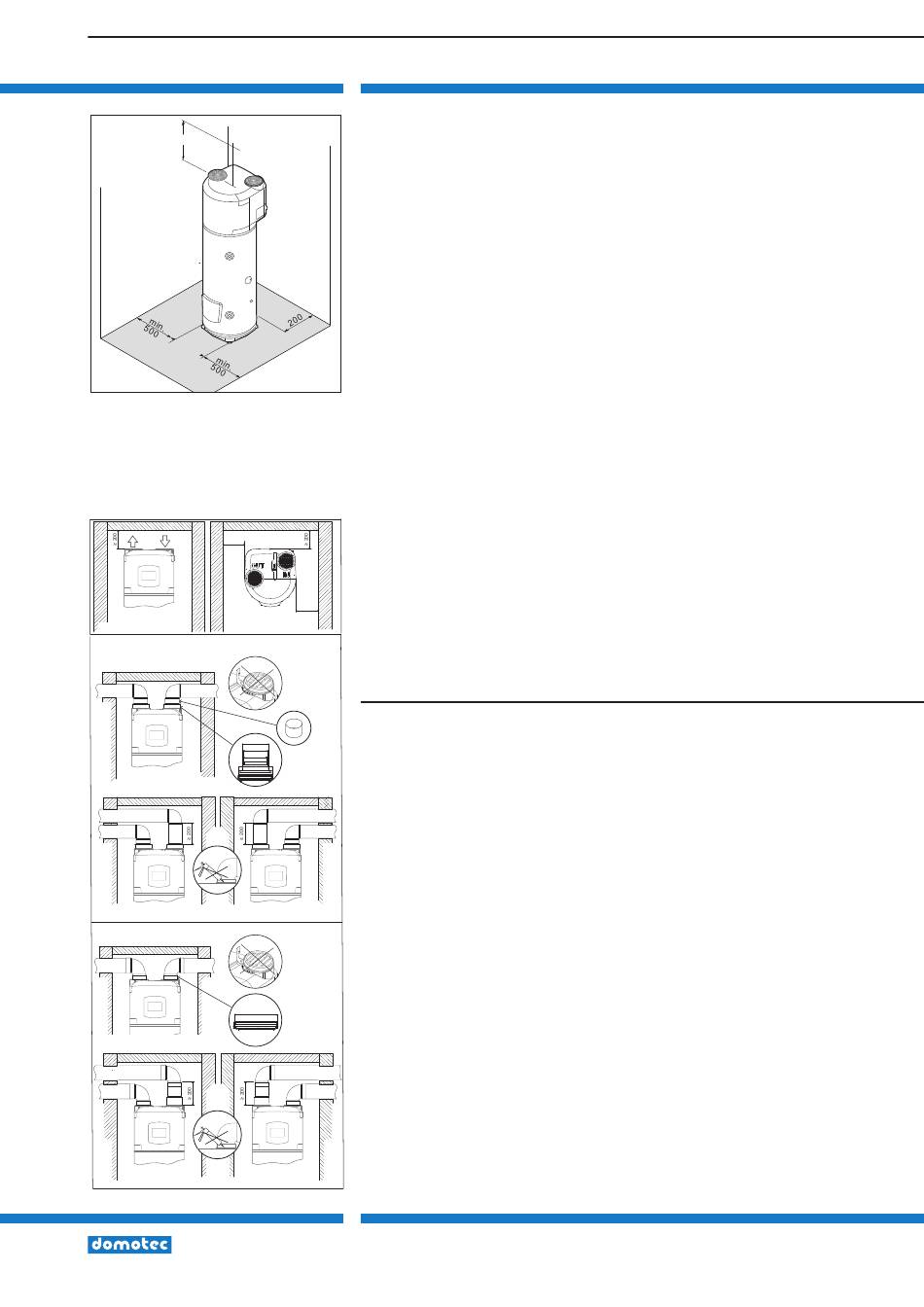

Pour assurer une bonne accessibilité et simplifier les opérations d'entretien, prévoir un
espace suffisant autour de l'appareil. Prévoir une distance minimum de 50 cm des deux
côtés de l'appareil et une hauteur de plafond minimum d'environ 20 cm en cas de fonc-
tionnement sans conduits d'air et de 230 en cas de fonctionnement avec conduits d'air.
4.1.3. POSITIONNEMENT AU SOL
1) Lorsque vous avez trouvé la position adéquate pour l'installation, enlevez l'emballage
≥ 500
et retirez les fixations visibles sur la palette où le produit est fixé.
2) Se servir des poignées prévues pour descendre le produit de la palette.
3) Fixez au sol les pieds (par les trous appropriés) en utilisant des vis et des chevilles
adéquates.
4.2. RACCORDEMENTS AÉRAULIQUES
ATTENTION!
Un type de canalisation non adéquat entrave les performances du produit
et augmente sensiblement les temps de chauffe!
Nous signalons que l'utilisation d'air en provenance de milieu réchauffé pourrait pénaliser
ø 150
la performance thermique du logement.
ø 150
Il existe une connexion pour l'entrée d'air et l'autre pour refoulement de l'air sur la partie
supérieure de l'appareil.
Il est important de ne pas enlever manipuler les deux grilles (figure A).
La température de l'air en sortie du produit peut atteindre des températures 5 à 10°C de
moins par rapport à celle d'entrée, et si le produit n'est pas gainé, la température du local
d'installation peut baisser sensiblement.
Si on a prévu le fonctionnement avec refoulement ou aspiration à l'extérieur (ou dans un
autre local) de l'air traité par la pompe à chaleur, il faudra utiliser les canalisations appro-
priées au passage de l'air.
IMPORTANT : pour éviter la formation de condensation il est recommandé
d'utiliser des tuyaux isolés.
S'assurer que les canalisations sont connectées et bien fixées au produit pour éviter des
ø 200
déconnexions accidentelles et des bruits désagréables. Il est recommandé d'installer le
ø 200
produit canalisé comme indiqué dans la figure B.En cas de produit canalisé, prévoir une
distance minimale entre le produit et les conduits pour permettre l'extraction du filtre
évaporateur.
AVERTISSEMENT: Ne pas utiliser de grilles extérieures ayant des pertes
de charge importantes, comme les grilles avec moustiquaires (anti-insectes).
BA–17
