01/2021
Instructions de service et de montage
chauffe-eau thermodynamique Nuos III
3. DESCRIPTION DU PRODUIT
Le chauffe eau stable est formé d'un corps supérieur contenant le groupe pompe à
chaleur et du réservoir d'accumulation dans la partie inférieure. Dans la partie avant se
trouve le tableau de bord, équipé d'un afficheur.

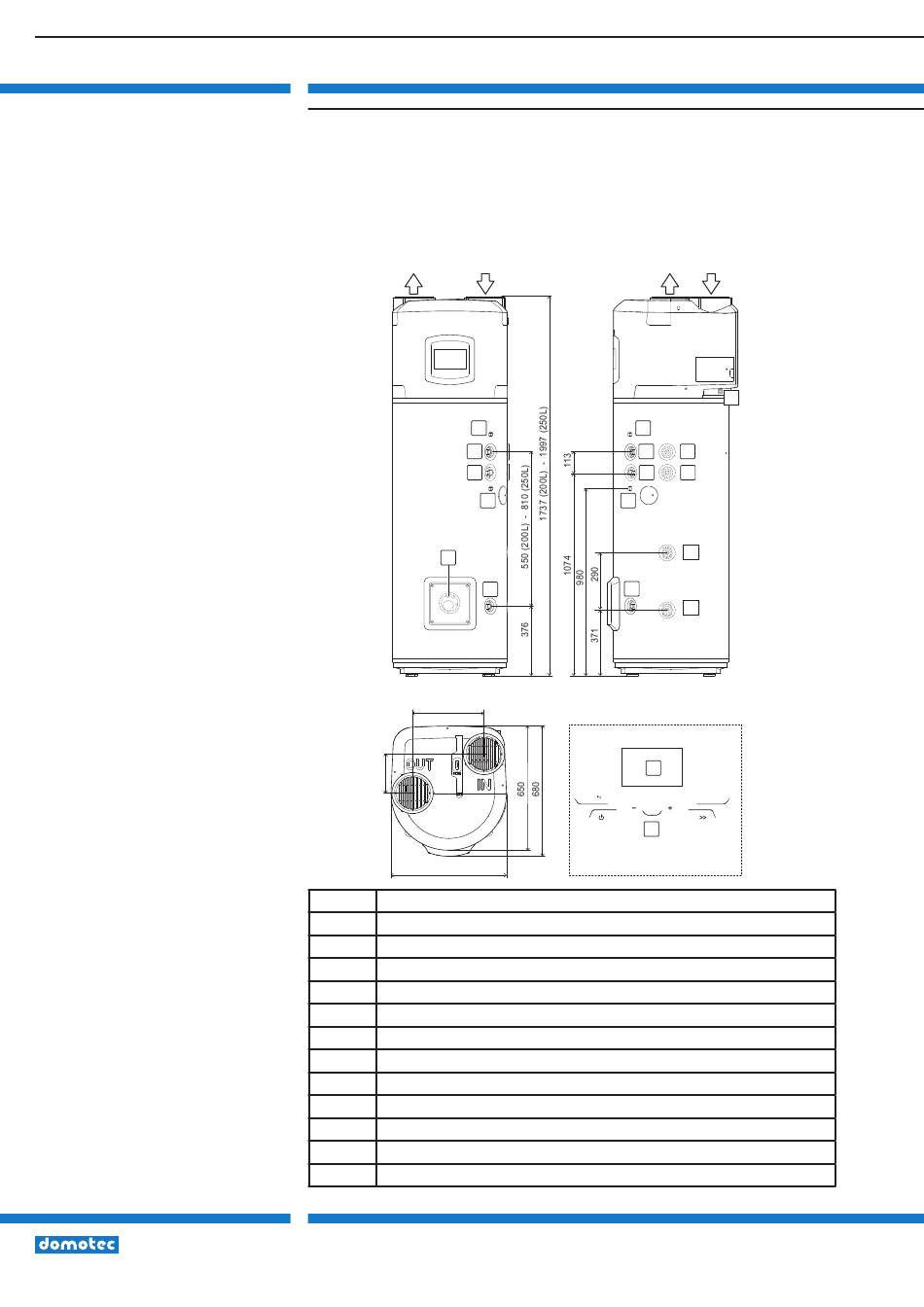

3.1.1. DIMENSIONS
OUT
IN
F
B
L
M
371
600
A
Raccord ¾" entrée eau froide
B
Raccord ¾" sortie eau chaude
C
Connexion d'évacuation des condensats 1/2"
D
Raccord ¾" d'entrée du circuit d'appoint (SYS et TWIN)
E
Raccord ¾" de sortie du circuit d'appoint (SYS et TWIN)
F
Gaine pour sonde supérieure (S3) (SYS)
G
Raccord ¾" d'entrée du circuit d'appoint (TWIN SYS)
H
Raccord ¾" de sortie du circuit d'appoint (TWIN SYS)
I
Doigt de gant pour sonde supérieure (S4) (TWIN SYS)
L
Raccord ¾" pour le circuit de recirculation (SYS et TWIN SYS)
M
Doigt de gant pour sonde inférieure (S2)(SYS et TWIN SYS)
N
Affichage LCD
O
Boutons tactiles
BA–10
OUT
F
B
L
I
I
A
A
N
MODE
SET
O
Telefon 062 787 87 87, Fax 0800 805 815
IN
C
G
H
D
E
MENU
