11 Câbles et connecteurs
Préambule
Connexions DMX
Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre
précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie.
Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans
le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat
d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou
« seulement » un spectacle lumière qui ne fonctionne pas.

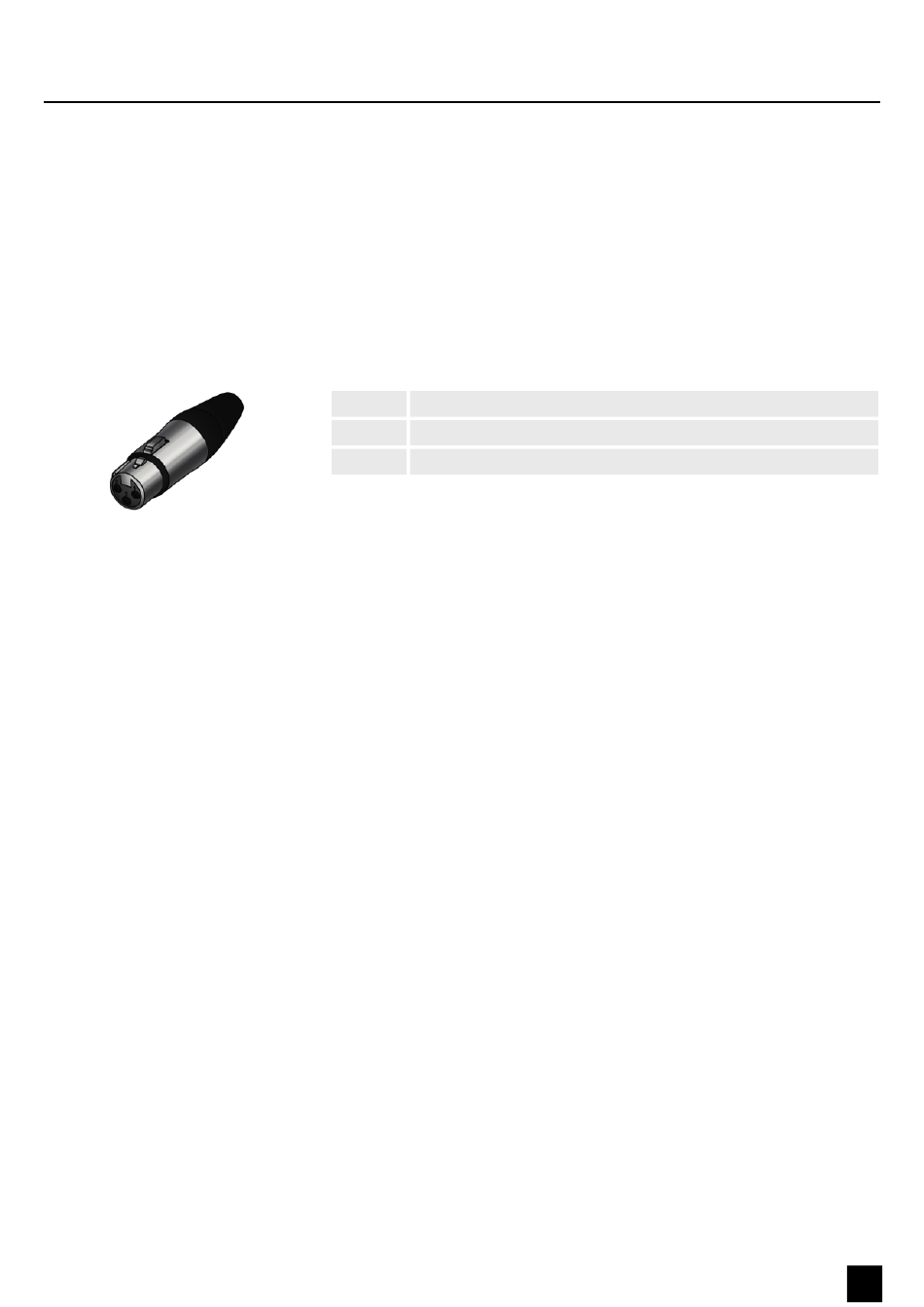

Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le
dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.
1 Terre (blindage)
2 Signal inverse, (DMX–, point froid)
3 Signal (DMX+, point chaud)
