Produits aéronautiques
Installation STATION D'ACCUEIL (CDS)
Version OEM
Remarque:
Après avoir installé la Station (CDS) , s'assurer que tous les systèmes et
instruments embarqués fonctionnent normalement. Vérifier l'étalonnage de boussole intégrée.
Station d'accueil EKP V
Version Standard

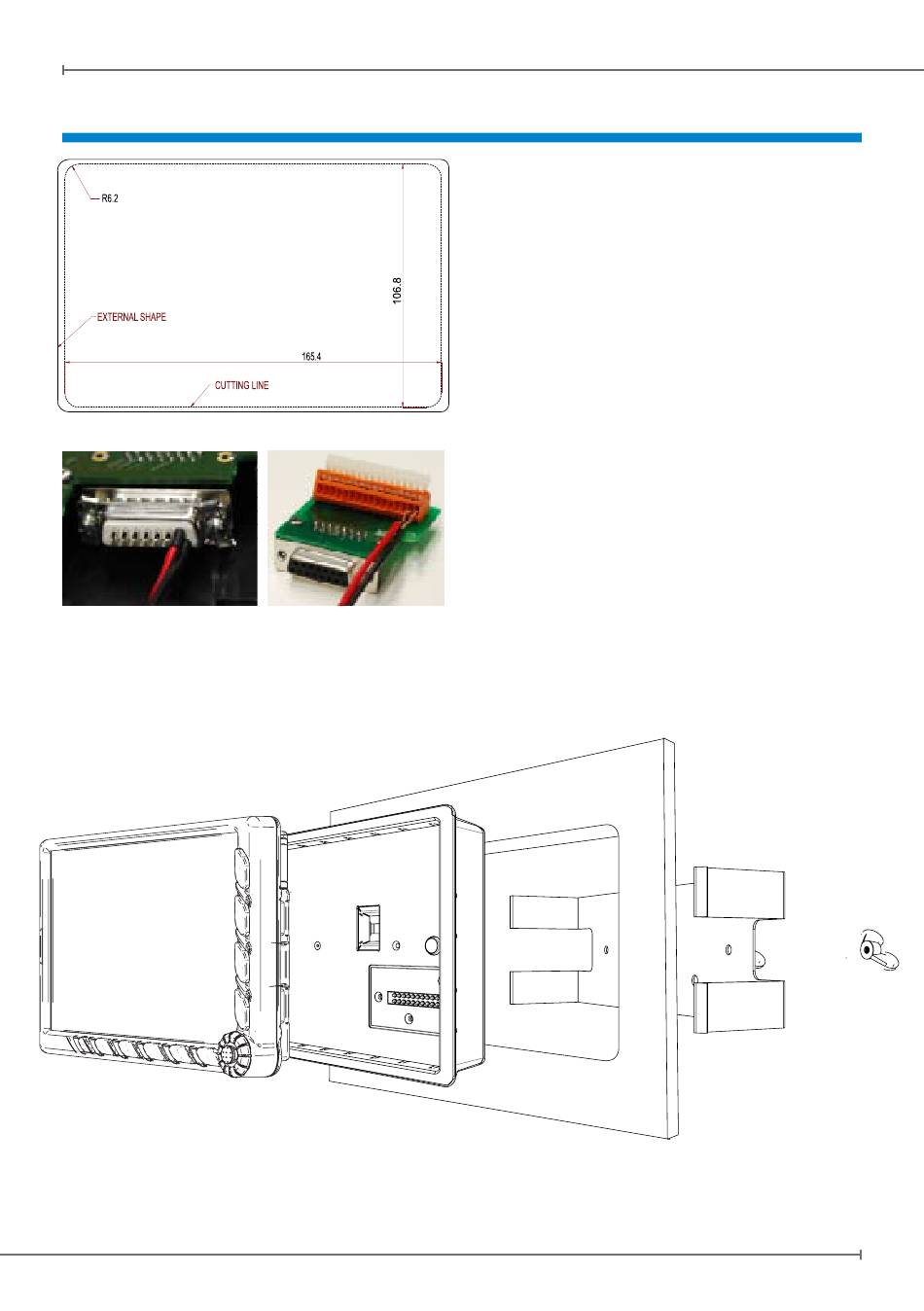

1.
Coupez le cockpit en utilisant le gabarit de
découpage fournis dans la boîte.
2.
Raccordez et fixez l'interface DB-15 inclus
(soudure directe ou carte pince câble,
selon la version CDS) à l'arrière de la
Station (CDS).
3.
Connectez les fils nécessaires à la
connexion DB-15, tel qu'expliqué dans le
chapitre précédent.
4.
Connectez les câbles USB et fixez-les
avec la barre de verrouillage de sécurité
inclus.
5.
Installez la Station dans le poste de
pilotage. Percez et la fixez-la avec le
montage encastré avec frein. Poussez le
support dans le centre et le fléchir jusqu'à
ce qu'il soit possible de bloquer avec les
écrous fournis.
6.
Serrez et bloquez les câbles à l'arrière de
la Station (CDS), pour éviter les vibrations
ou les contraintes mécaniques sur les
connexions.
Guide d'installation -
9
