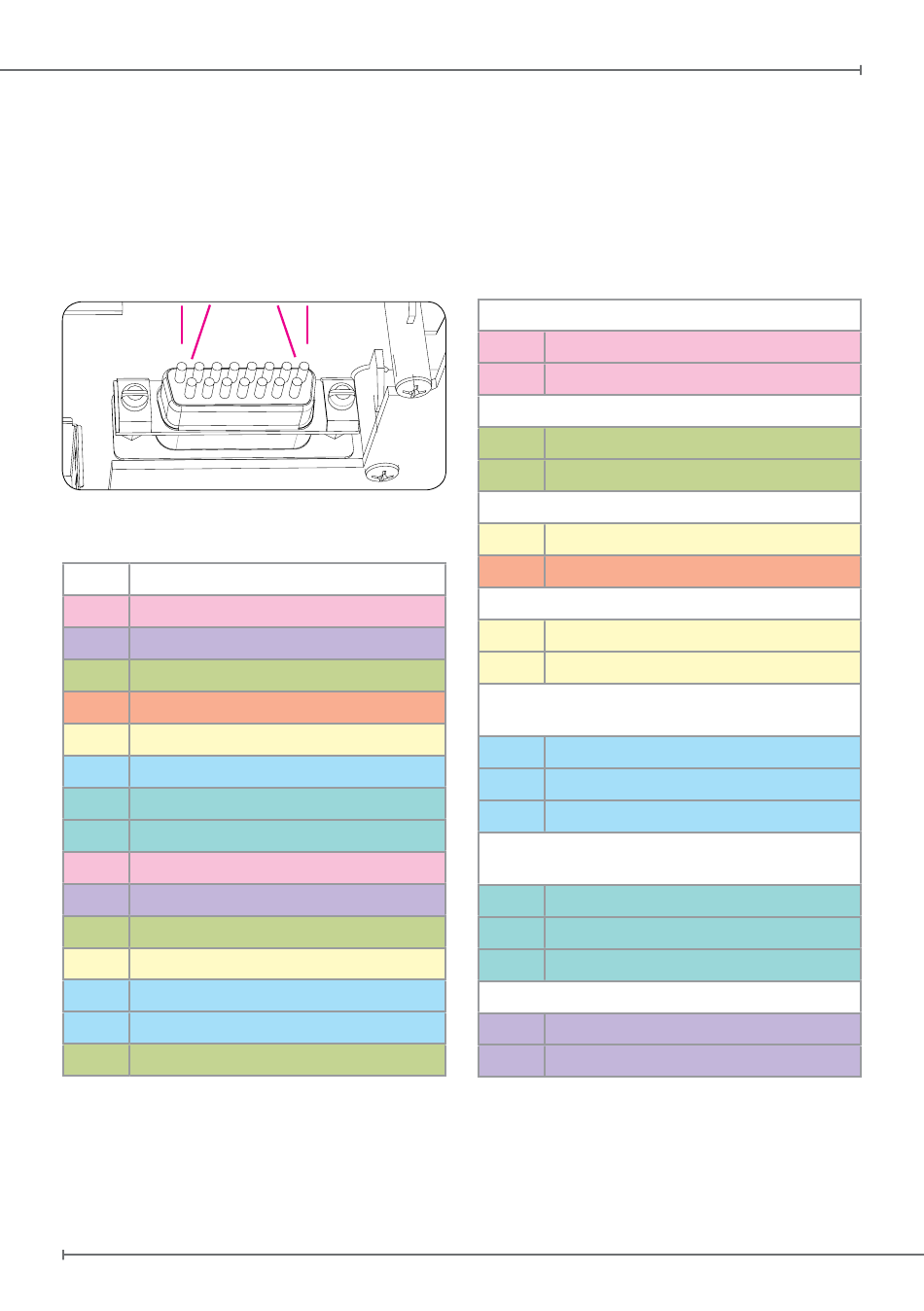

Version OEM Connexions DB-15
Brochage électrique DB-15
9
1
Pin # Signal
1
GND - EXT
2
GND
3
AUDIO-VIDEO GND
4
AUDIO IN
5
AUDIO- VIDEO GND
6
RXA
7
MASA
8
TXB
9
EXT+
10
PUSH TO TALK (PTT)
11
VID-IN
12
AUDIO OUT
13
GND
14
TXA
15
RXB
8
- Guide d'installation
Produits aéronautiques
15
8
Station d'accueil EKP V
Connections DB-15
Externe Entrée Alimentation (10-35Vdc)
1
GND - EXT
9
EXT+
Entrée Video
11
VID-IN
3
AUDIO-VIDEO GND
Entrée Audio
5
AUDIO-VIDEO GND
4
AUDIO IN
Sortie Audio
12
AUDIO OUT
5
AUDIO-VIDEO GND
Interface Série "A"
(Note: polarité et niveaux RS232)
14
TXA
6
RXA
13
GND
Interface Serie "B"
(Note: polarité et niveaux RS232)
8
TXB
15
RXB
7
GND
Push to Talk (PTT)
10
PUSH TO TALK (PTT)
2
GND
