Planification du système
3
3

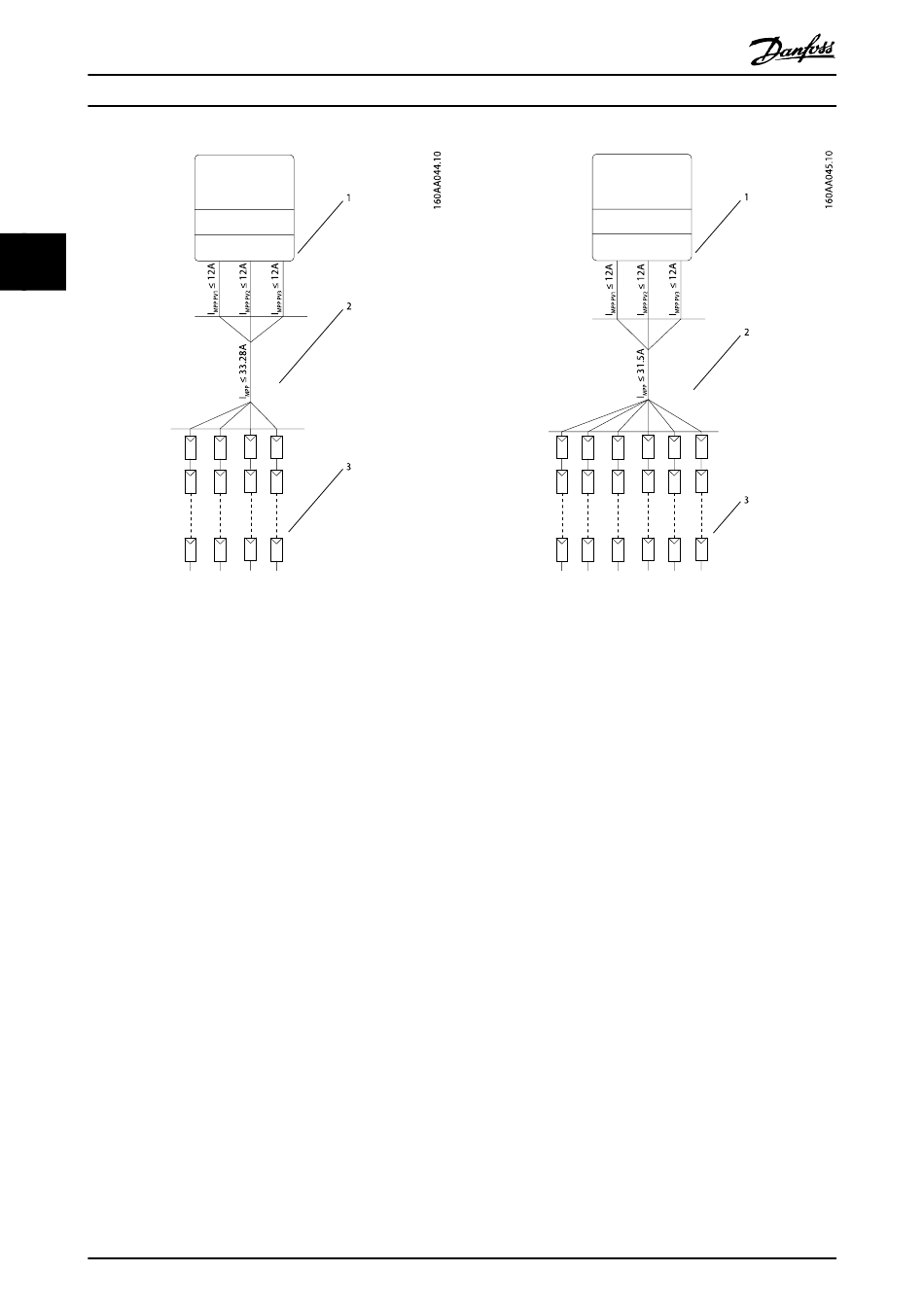

Illustration 3.9 Cas nº 3, exemple nº 1 : Connexion parallèle
avec 1 suiveur MPPT courant
Voici un exemple avec des modules de cellules de 6".
Chaque installation doit être conçue individuellement et
les caractéristiques spécifiques aux cellules solaires ainsi
que les conditions environnementales doivent être prises
en compte.
Une boîte d'engrenages externe est nécessaire sur cette
configuration. Des fusibles peuvent être nécessaires.
Branche parallèle : Cellules 6" : 23 modules, V
I
= 8,32 A, P = 5,75 kWc par branche.
MPP
Module dans l'exemple : 250 Wc. Dans cette configuration ,
la puissance est de 7,7 kWc par MPPT. (23 kWc ; facteur de
dimensionnement de 135 % pour FLX 17).
30
Illustration 3.10 Cas nº 3, exemple nº 2 : Connexion parallèle
avec 1 suiveur MPPT courant
Voici un exemple avec des modules de cellules de 5".
Chaque installation doit être conçue individuellement et
les caractéristiques spécifiques aux cellules solaires ainsi
que les conditions environnementales doivent être prises
en compte.
Une boîte d'engrenages externe est nécessaire sur cette
configuration. Des fusibles peuvent être nécessaires.
= 1 000,
Branche parallèle : Cellules 5" : 18 modules, V
oc
I
= 5,25 A, P = 3,51 kWc par branche.
nom
Modules utilisés : 195 Wc (modules haute performance)
parmi les cellules de 5". 6 branches de 19 modules sont
possibles (3,7 kWc par branche). Puissance de crête max. :
6 x 19 x 195 Wc = 22,23 kWc (facteur de dimensionnement
de 130 % pour FLX 17).
L00410605-02_04/Date de rév. : 2013-11-22
= 1 000,
oc
