ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ
4 Συναρμολόγηση και εγκατάσταση
i
Σημείωση
Όλες οι διαστάσεις στις εικόνες εμφανίζονται σε
χιλιοστά (mm).
4.1 Προετοιμασία συναρμολόγησης και
εγκατάστασης
4.1.1 Παράδοση και εγκατάσταση επί τόπου
4.1.1.1 Άνοιγμα συσκευασίας
► Αφαιρέστε τη συσκευή από τη συσκευασία της.
► Αφαιρέστε την προστατευτική ταινία από όλα τα μέρη της
συσκευής.
4.1.1.2 Έλεγχος παραδοτέου υλικού
► Ελέγξτε το περιεχόμενο του πακέτου.
- 1 Υδραυλικός σταθμός + 3 πώματα 1" + 1 πώμα 1"1/4
- 1 συσκευασία με εξαρτήματα
- 1 συσκευασία που περιέχει την τεκμηρίωση (1 εγχειρίδιο
εγκατάστασης και συντήρησης)
4.1.2 Τηρείτε τις αποστάσεις και την
προσβασιμότητα

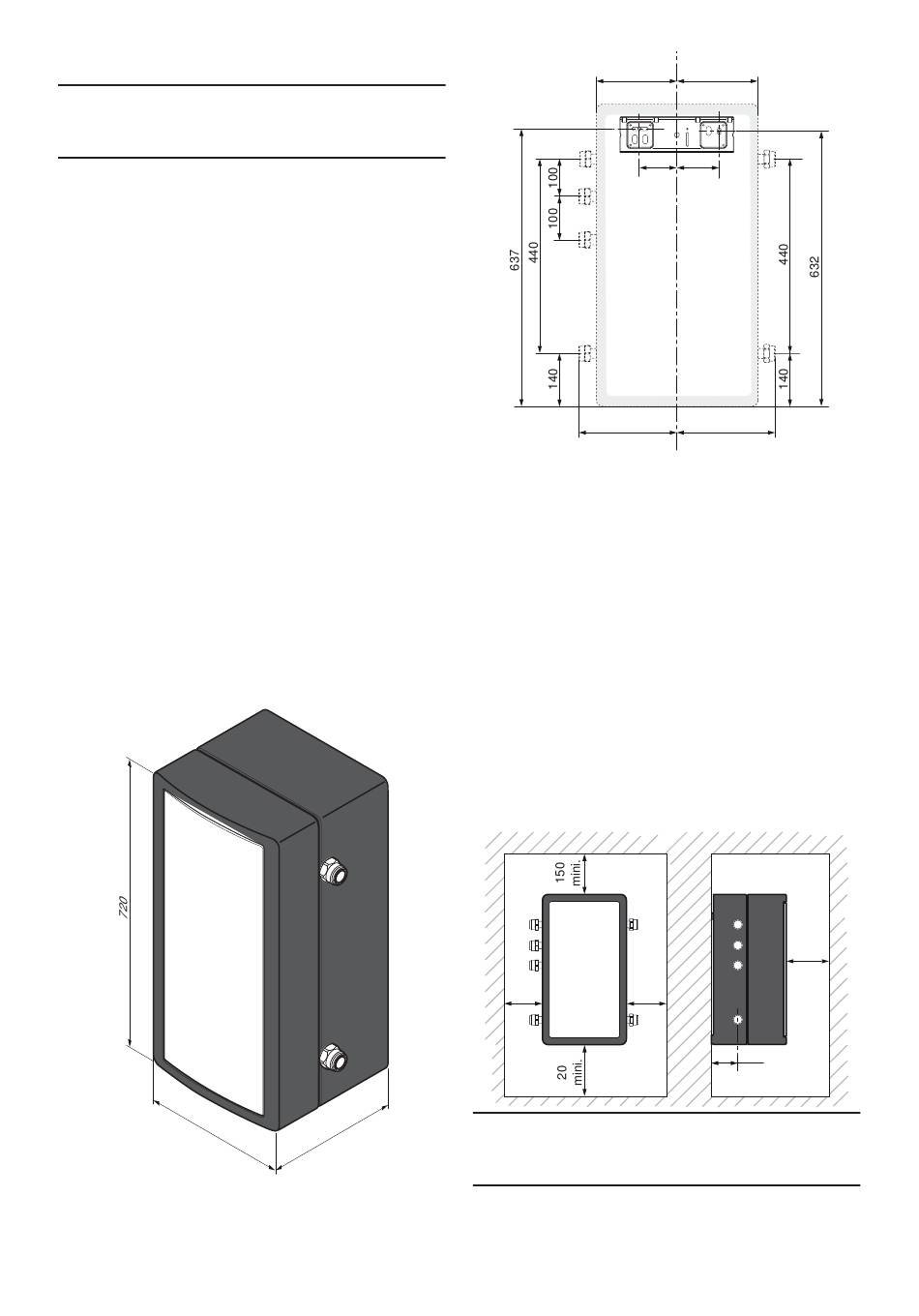

4.1.2.1 Διαστάσεις συσκευής και συνδέσεων
3 6
0
54
4.1.2.2
► Βεβαιωθείτε ότι κανένα εύφλεκτο αντικείμενο δεν
βρίσκεται σε άμεση επαφή με μέρη που μπορούν να
φτάσουν σε θερμοκρασία άνω των 80 °C.
► Διατηρείτε ελάχιστη απόσταση 200 mm ανάμεσα στα
εύφλεκτα αντικείμενα και τις ζεστές επιφάνειες.
4.1.2.3
Τηρείτε τις αποστάσεις που υποδεικνύονται στο
σχεδιάγραμμα.
Θα πρέπει να βεβαιωθείτε ότι υπάρχει πρόσβαση στις
συνδέσεις παροχής νερού για τον έλεγχό τους.
Η διατήρηση επιπλέον αποστάσεων γύρω από τη
συσκευή λειτουργεί προς όφελος της εγκατάστασης και της
συντήρησης της.
0
i
3 5
180
87
212
Απόσταση από εύφλεκτα αντικείμενα
Αποστάσεις για την τοποθέτηση
200 200
mini. mini.
Σημείωση
* Απαραίτητες αποστάσεις για την εγκατάσταση
ή τη συντήρηση της συσκευής.
0020180681_02 - 03/15 - Vaillant
180
101
220
>600*
180
