MONTAGE ET INSTALLATION

4 Montage et installation
i
Remarque
Toutes les dimensions des illustrations sont
exprimées en millimètres (mm).
4.1 Préparation du montage et de
l'installation
4.1.1 Livraison et installation sur site
4.1.1.1 Déballage (appareil)
► Retirez l'appareil de son emballage.
► Retirez le fi lm de protection de tous les composants de
l'appareil.
4.1.1.2 Vérifi cation du matériel livré
► Vérifi ez le contenu du colis.
- 1 module hydraulique + 3 bouchons 1" + 1 bouchon 1"1/4
- 1 sachet d'accessoires
- 1 sachet contenant la documentation (1 notice
d'installation et de maintenance)
4.1.2 Respect des distances et de
l'accessibilité

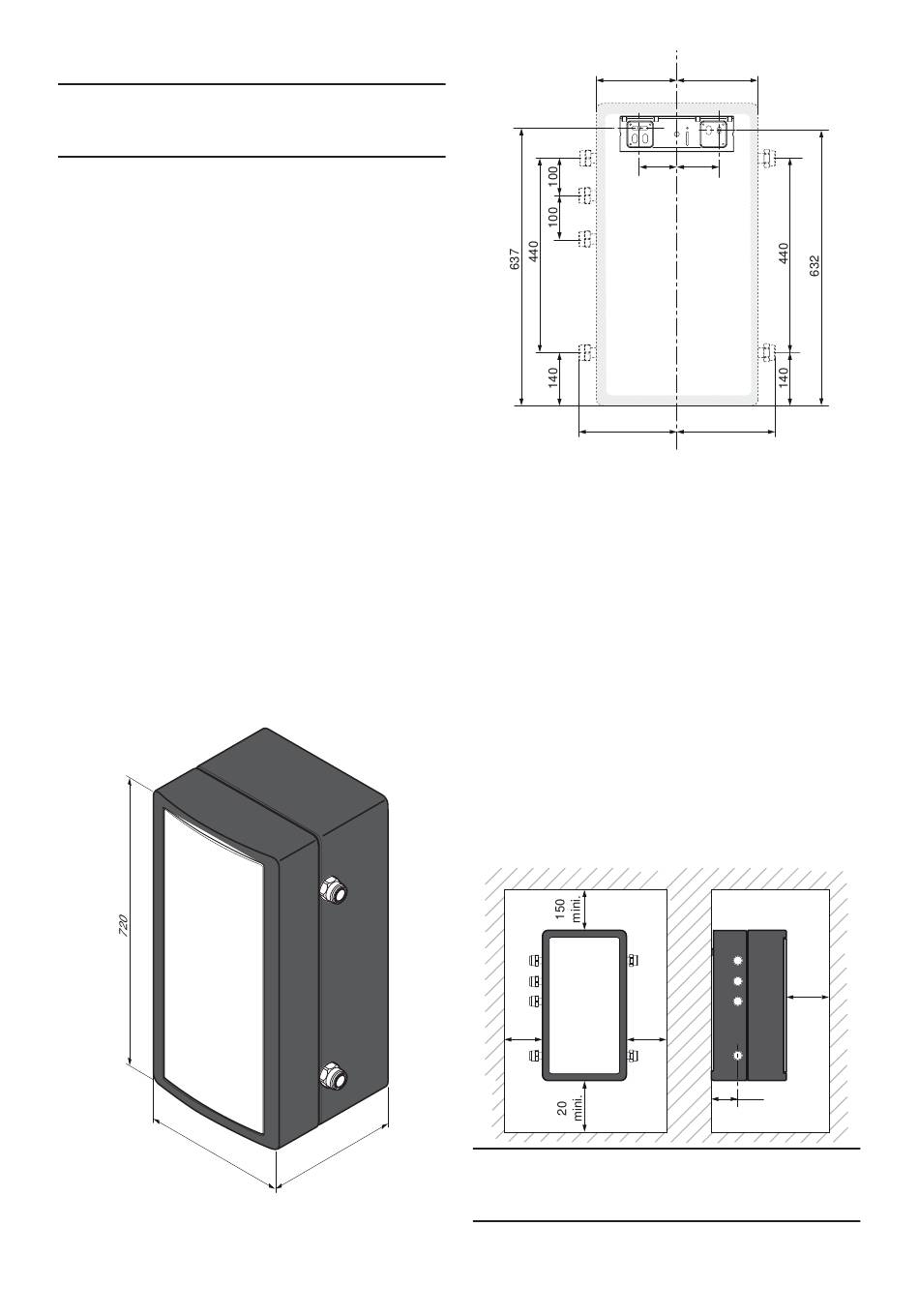

4.1.2.1 Dimensions de l'appareil et des
raccordements
3 6
0
18
4.1.2.2
► Assurez-vous qu'aucune pièce pouvant s'enfl ammer
facilement ne se trouve en contact direct avec les
composants pouvant atteindre une température
supérieure à 80°C.
► Veillez à conserver une distance minimum de 200 mm
entre les pièces facilement infl ammables et les surfaces
chaudes.
4.1.2.3
Respectez les distances indiquées sur le plan.
Vous devez vous assurer que les raccordements à
l'alimentation en eau sont accessibles pour être vérifi ées.
Des dégagements supplémentaires autour de l'appareil
peuvent présenter un avantage pour son installation et son
entretien.
0
3 5
i
180
87
212
Distance par rapport aux parties
infl ammables
Dégagements pour le montage
200 200
mini. mini.
Remarque
* Dégagement nécessaire pour l'installation ou
la maintenance de l'appareil.
0020180681_02 - 03/15 - Vaillant
180
101
220
>600*
180
