MONTERING OG INSTALLASJON

4 Montering og installasjon
i
Merknad
Alle dimensjoner til illustrasjonene er uttrykt i
millimeter (mm).
4.1

Forberede montering og installasjon

4.1.1 Levering og installasjon på stedet
4.1.1.1 Utpakking
► Fjern apparatet fra sin emballasje.
► Fjern beskyttelsesfi lmen til alle delene til apparatet.
4.1.1.2 Undersøkelse av det leverte materialet
► Bekreft innholdet til pakken.
- 1 hydraulisk station + 3 plugger 1 "+ 1 lokk 1 1/4"
- 1 tilbehørssett
- 1 pakke inneholder dokumentasjon (1
installasjonsanvisning
-
og reparasjon)
4.1.2 Overhold avstand og mobilitet

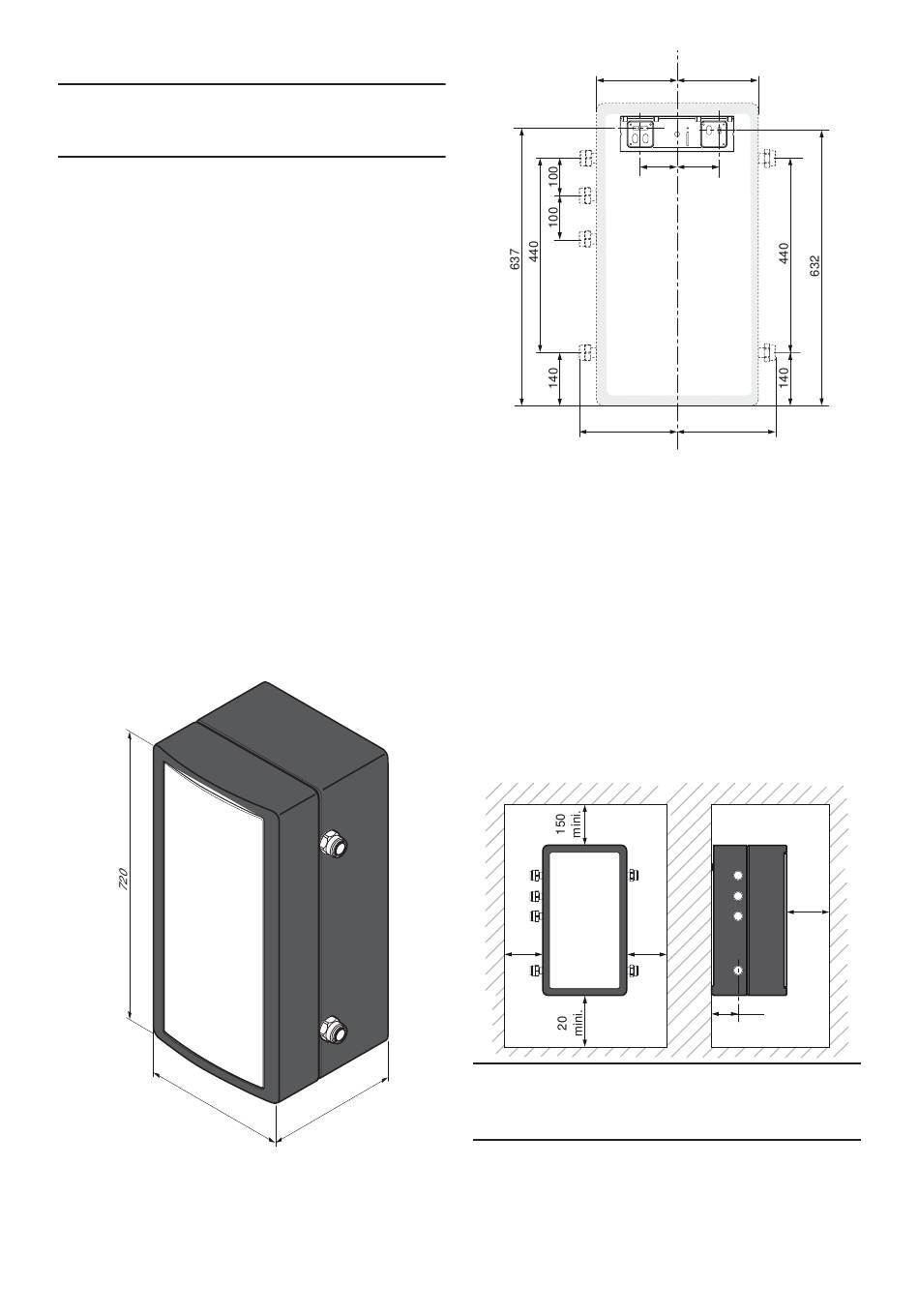

4.1.2.1 Mål til apparatet og fester
3 6
0
30
4.1.2.2
► Pass på ingen deler som kan antennes lett, er i direkte
kontakt med komponenter som kan komme opp i
temperatur over 80 grader C.
► Pass på å holde en avstand på minst 200 mm mellom de
brennbare delene og varme overfl ater.
4.1.2.3
Sikre riktige avstander som er indikert på tegningene.
Dette vil sikre at forbindelsene til vannforsyningen er
tilgjengelige og kan sjekkes.
Andre klaringer rundt enheten kan være
en fordel for installasjon og vedlikehold.
i
0
3 5
180
87
212
Avstand i forhold til antennbare deler
Klaring ved montering
200 200
mini. mini.
Merknad
* Klaring er nødvendig for installering eller
vedlikehold av enheten.
0020180681_02 - 03/15 - Vaillant
180
101
220
>600*
180
