MONTERING OG INSTALLATION

4 Montering og installation
i
Bemærkning
Alle mål på illustrationerne er udtrykt i
millimeter (mm).
4.1 Klargøring til montering og installation
4.1.1 Levering og installation på driftsstedet
4.1.1.1 Udpakning
► Tag apparatet ud af emballagen.
► Tag beskyttelsesfi lmen af alle apparatets komponenter.
4.1.1.2 Kontrol af det leverede materiel
► Kontrollér, at det hele er i pakken.
- 1 Hydraulisk station + 3 propper 1" + 1 prop 1 1/4"
- 1 pose med tilbehør
- 1 pose med dokumentation (1 brugs- og
vedligeholdelsesvejledning)
4.1.2 Overhold afstandene og den frie adgang

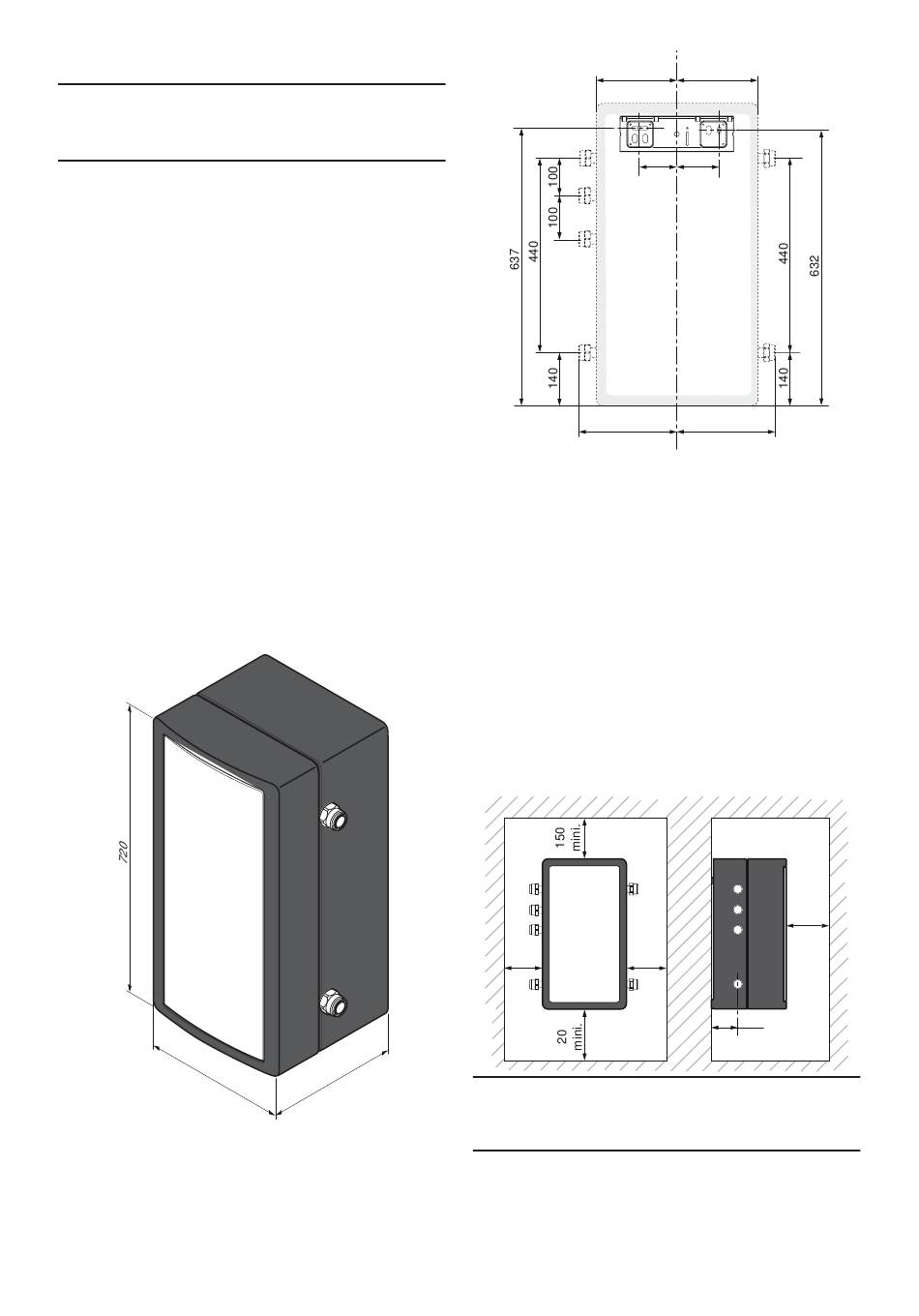

4.1.2.1 Apparatets mål og tilslutninger
3 6
0
8
4.1.2.2
► Sørg for, at ingen letantændelige dele befi nder sig i
direkte kontakt med komponenterne, der kan opnå en
temperatur på over 80 °C.
► Sørg for at hydraulisk station en minimumsafstand på
200 mm mellem letantændelige dele og varme overfl ader.
4.1.2.3
Overhold afstanden, der er angivet på tegningen.
Det skal også sikres, at forsyningstilslutningerne med vand
er tilgængelige for eftersyn.
Yderligere frirum omkring apparatet kan vise sig at være en
fordel for dets installation og vedligeholdelse.
0
3 5
i
180
87
212
Afstand i forhold til brandbare dele
Frirum til monteringen
200 200
mini. mini.
Bemærkning
* Nødvendigt frirum for installationen og
vedligeholdelsen af apparatet.
0020180681_02 - 03/15 - Vaillant
180
101
220
>600*
180
