Modifier le sens de l'ouverture des portes

En usine, les charnières des portes de remplissage et
de décendrage sont montées sur le côté gauche – les
portes s'ouvrent vers la gauche. Vous pouvez déplacer
les charnières sur le côté droit et adapter ainsi la
chaudière aux conditions du local d'installation.
Ouvrir les portes de remplissage et de décendrage.
Retirer les chevilles de charnière.
Dévisser les charnières et les oeillets de fermeture
du corps de chaudière après avoir marqué le pas de
filetage.
La porte restera ainsi tout aussi étanche après la
modification.
Monter les charnières sur le côté droit de la
chaudière.
Serrer de manière homogène les charnières et les
oeillets jusqu'au pas de filetage marqué pour que les
portes ferment de manière étanche.
Monter les portes avec les chevilles de charnière en
intervertissant les portes inférieure et supérieure.
Modifier l'emplacement de la perche isolante pour
l'interrupteur de la porte
La perche isolante permet d'activer un contact
électrique lorsque la porte de remplissage s'ouvre. Ce
contact met en marche ou arrête le ventilateur
d'aspiration.
Ouvrir la trappe de nettoyage dans le collecteur des
fumées.
Desserrer deux écrous de la perche isolante.
Détacher la tôle d'appui pour la fiche électrique (deux
vis cruciformes).
Démonter la perche isolante.
Remonter la perche isolante dans le sens inverse.
CONSEIL D'UTILISATION
Pour le montage sur le côté opposé, veillez
à ce que l'écrou et la perche isolante soient
bien alignés.
Sous réserve de modifications techniques!
Notice de montage, d'utilisation et d'entretien Chaudières pour combustible bois Logano S121 • Edition 2005/10

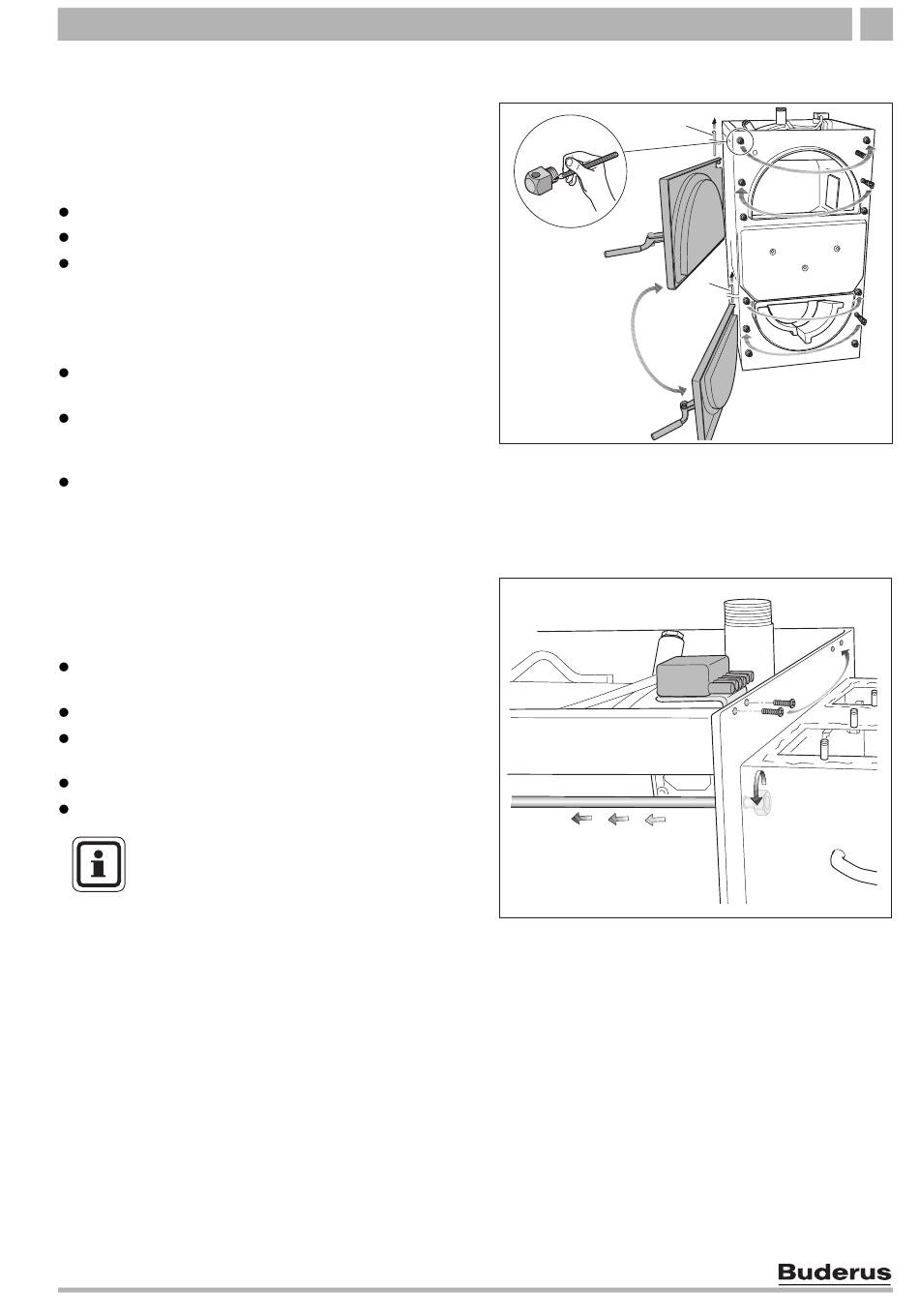

Fig. 8 Modifier le sens d'ouverture des portes
