Au moment de la livraison, le support du siphon, le support du tuyau et le
siphon (dans le sachet avec les petites pièces) sont placés latéralement à
droite sur la traverse.
▶ Visser la tôle de support du siphon (fig. 22, [2]) sur le support du
siphon [1] et les monter ensemble sur les traverses transversales.
▶ Accrocher le support du tuyau (fig. 22, [3]) dans le support du
siphon et visser sur le panneau arrière de la chaudière.
▶ Faire passer le tuyau des condensats par l'ouverture du panneau
arrière et poser le tuyau dans son support. Si nécessaire, fixer le
tuyau avec un serre-câble dans son support.
▶ Fixer le tuyau des condensats sur l'écoulement des condensats [5]
et le sécuriser avec un collier.
▶ Insérer l'écoulement des condensats et le tuyau par l'arrière via le
support du siphon et fixer avec un contre-écrou (non représenté).
▶ Monter le siphon [4] par le bas dans le bac des condensats de la
chaudière et dans l'écoulement des condensats.
▶ Monter le tuyau de surpression sur la buse verticale de l'écoulement
des condensats.
▶ Remplir le siphon avec env. 3 litres d'eau au-dessus de la buse de
fumées.
1 2
4
5
2

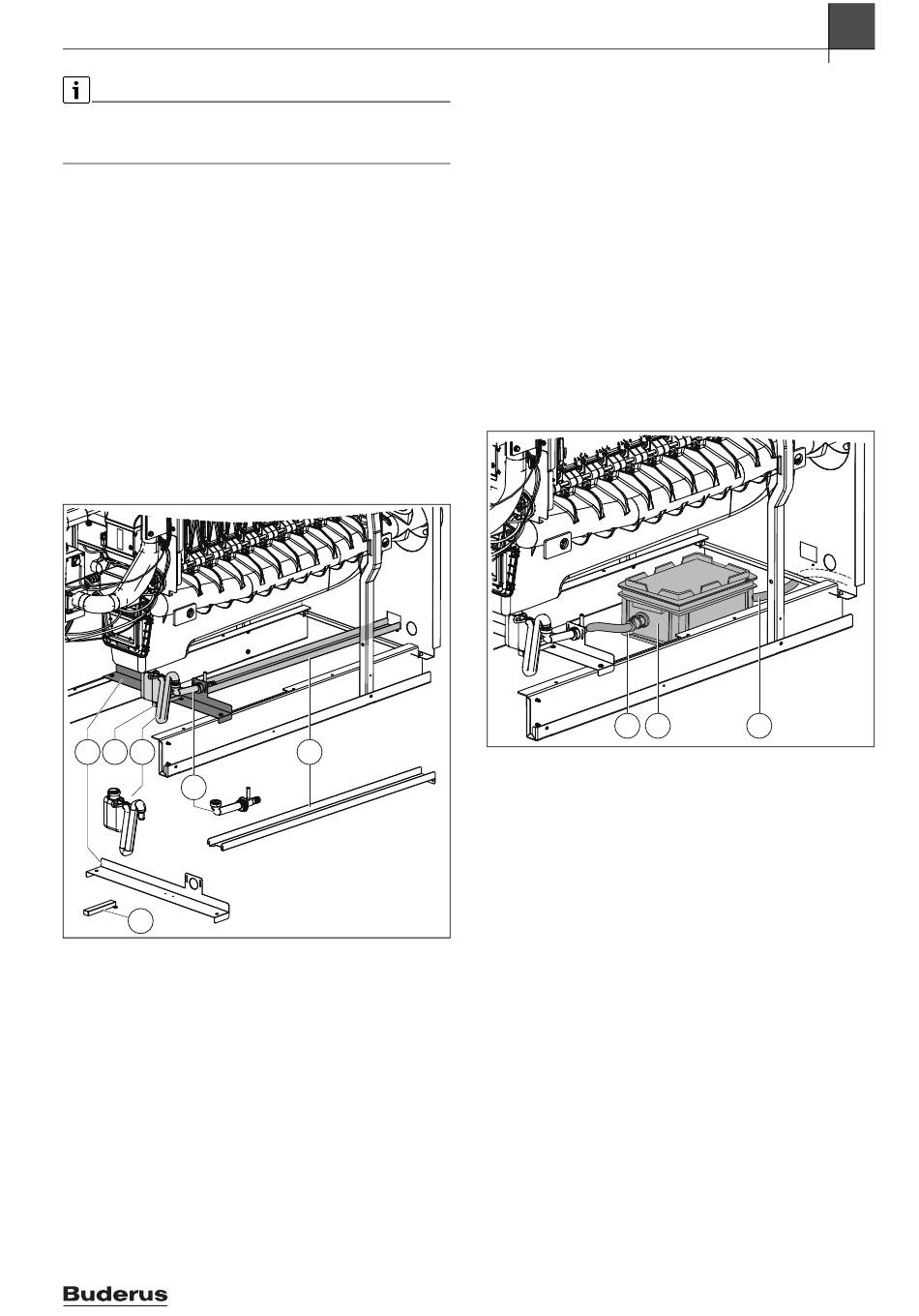

Fig. 22 Installer l'écoulement des condensats
[1]
Support du siphon
[2]
Tôle de support du siphon
[3]
Support du tuyau
[4]
Siphon
[5]
Écoulement des condensats avec raccord du tuyau des condensats
Logano plus – 6721846572 (2021/10)
3
0010036128-001
5.5.1
Installer le dispositif de neutralisation des condensats
La chaudière peut aussi être équipée d'un dispositif de neutralisation
(accessoire) pour neutraliser les condensats.
Ce dispositif est placé sous la chaudière à la place du support du tuyau
(fig. 22).
▶ Installer l'écoulement des condensats comme indiqué au chapitre
5.5 (sans support de tuyau).
▶ Installer le dispositif de neutralisation (accessoire) comme indiqué
dans la notice de montage correspondante.
▶ Raccorder le tuyau d'alimentation (peut être raccourci) du siphon en
pente vers le dispositif de neutralisation.
▶ Si nécessaire, effectuer le raccordement au système d'évacuation
des eaux usées comme indiqué dans la notice du dispositif de neutra-
lisation et conformément aux prescriptions locales en vigueur.
▶ Faire passer le tuyau d'écoulement sous le panneau arrière vers un
écoulement dans le système d'évacuation des eaux usées. Si néces-
saire, fixer avec des serre-câbles.
▶ Remplir le siphon avec env. 3 litres d'eau au-dessus de la buse de
fumées.
1 2
Fig. 23 Installer l'écoulement des condensats
[1]
Tuyau d'alimentation
[2]
Dispositif de neutralisation
[3]
Tuyau d'écoulement
5
Installation
3
0010039054-001
19
