7
Mise en service
Pays Groupe de gaz
(gaz normalisé)
AT, BE, BG, BY, Gaz naturel H (G20)
CH, CZ, DE, EE,
ES, GB, GR, HR,
IE, IT, KZ, LT,
LV, PT, RO, RS,
RU, SI, SK, TR,
UA, UK, UZ
HU Gaz naturel H (G20)
2)
DE , LU, NL, PL Gaz naturel E (G20)
FR, BE Zone Es gaz naturel
E (G20)
FR, BE Zone Ei gaz naturel E
(G25)
3)
NL Gaz naturel K
(G25.3)
2)
DE Gaz naturel LL
(G25)
PL Gaz naturel Lw
(G27)
HU Gaz naturel S
(G25.1)
1) Le fournisseur de gaz doit garantir la pression conformément aux
prescriptions locales et nationales en vigueur. Les conditions indiquées ci-
dessus doivent également être respectées. La mise en service est interdite en
dehors de la plage de pression de raccordement indiquée.
2) Le groupe de gaz naturel « H selon la fiche technique DVGW G 260 » se situe
dans le groupe de gaz naturel « E selon DIN EN 437 ». Le groupe de gaz naturel
« L selon la fiche technique DVGW G 260 » se situe dans le groupe de gaz
naturel « LL selon DIN EN 437 ».
3) Le groupe de gaz naturel K selon « NTA 8837-2012 » se situe dans la 2e famille
de gaz selon DIN EN 437.
Tab. 9 Groupes de gaz et pressions de raccordement selon EN 437
La pression de raccordement prescrite doit être garantie pour toute la
plage de modulation de la chaudière. Si nécessaire, prévoir un régulateur
de pression supplémentaire. Dans le cas d'installations à plusieurs chau-
dières ou plusieurs consommateurs, la plage de pression de raccorde-
ment doit être assurée pour chaque chaudière individuelle, peu importe
l'état de service de l'installation à plusieurs chaudières ou plusieurs
consommateurs. Si nécessaire, alimenter chaque chaudière ou consom-
mateur par un régulateur de pression séparé.
Pour les pressions de raccordement supérieures à celles indiquées dans
le tableau 9, Buderus propose des détendeurs supplémentaires comme
accessoires.
30

Pression de raccorde-

1)
ment [mbar]
Min. nomi- Max.
nale
17 20 25
18 25 33
17 20 25
17 20 25
20 25 30
20 25 30
18 20 25
16 20 23
18 25 33
7.10 Contrôler et régler le rapport air-gaz
La différence entre la valeur de CO
partielle ne doit pas dépasser 0,5% de CO
▶ Contrôler la teneur en CO à pleine charge et charge partielle du
2
brûleur.
▶ Si nécessaire, corriger les réglages.
▶ Les teneurs en O correspondantes aux valeurs de réglage de CO
2
indiquées (gaz naturel DK CO
( chap. 17.5, page 71).
7.10.1 Régler le CO à pleine charge (minimum 70 %)
2
Effectuer toujours le réglage d'abord à pleine charge puis à faible charge.
Assurer une consommation thermique suffisante pendant la mesure des
fumées.
▶ Relever la charge sur l'appareil de régulation
(documentation technique de l'appareil de régulation).
▶ Patienter, jusqu'à ce qu'une charge de 70 % soit atteinte.
▶ Maintenir la sonde de mesure dans le centre du flux du collecteur des
fumées à travers l'orifice de mesure ( fig. 38, page 31) puis vérifier
la teneur de CO .
2
▶ Si les teneurs en CO sont inférieures à 8,7 % ou supérieures
2
à 9,7 %, corriger le réglage de la vis de réglage en pleine charge
sur 9,2 % (fig. 36).
– Une rotation vers la droite diminue le CO
– Une rotation vers la gauche augmente le CO
▶ Enregistrer les valeurs dans le compte-rendu de mise en service
(chap. 17.6, page 72).
Uniquement pour la configuration C93 :
▶ Si l'air frais est alimenté par un espace annulaire autour de la conduite
d'évacuation des fumées, contrôler la teneur en CO
combustion sur l'orifice de mesure à charge du client.
Des valeurs supérieures à 0 % signalent des défauts ou des fuites
dans l'évacuation des fumées.
▶ Constater puis éliminer la cause.
1

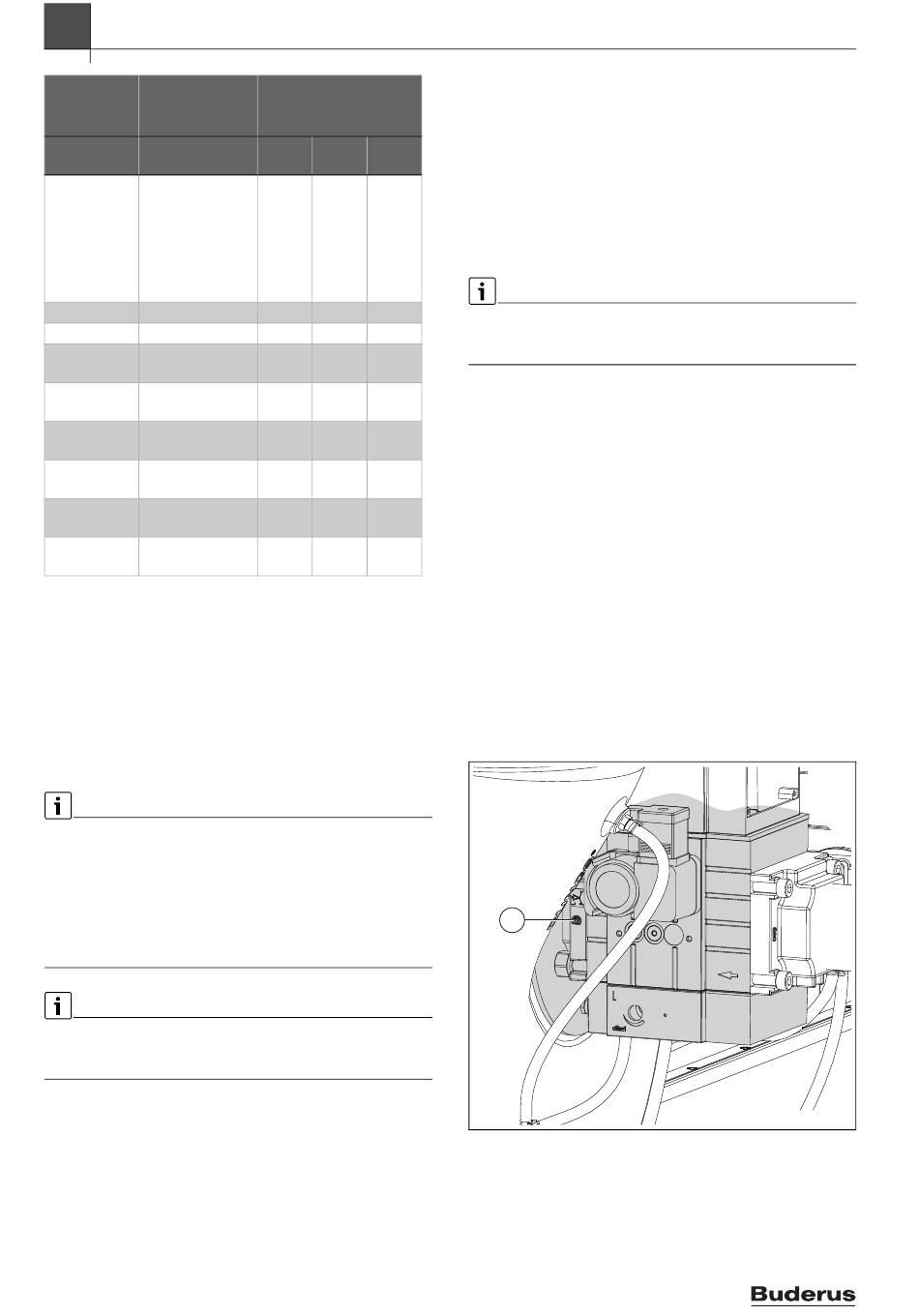

Fig. 36 Effectuer le réglage du CO
Logano plus – 6721846572 (2021/10)
mesurée à pleine charge et à charge
2
.
2
-nom=12,0 Vol. – %) fumées
2
.
2
.
2
dans l'air de
2
0010042284-001
en pleine charge
2
2
