Una volta collegati tutti i cavi nel trasmettitore e nel ricevitore si possono alimentare i due dispositivi. Il led di accensione (1.
LED DI ACCENSIONE) del trasmettitore ottico (OPT-TX54) si illumina (verde) quando il prodotto è alimentato correttamente.
Il led di allarme (ALARM LED) acceso (rosso) nel trasmettitore OPT-TX54, indica una potenza troppo bassa del laser oppure
manca completamente l'uscita ottica. Si suggerisce di far controllare il prodotto da Fracarro Radioindustrie S.p.a.
Il led di allarme (ALARM LED) acceso (rosso) nel ricevitore OPT-RX54, indica una potenza ottica in ingresso bassa. Si
suggerisce di controllare il livello ottico di ingresso.
In Figura 1 è possibile vedere un'installazione sia per il trasmettitore che per il ricevitore ottico. L'ordine di inserimento delle
polarizzazioni satellitari tra il trasmettitore (OPT-TX54) e il ricevitore (OPT-RX54) vengono rispettate e sono indicate nelle
etichette dei dispositivi; si veda Figura 1.
Il ricevitore ottico OPT-RX54 deve essere alimentato attraverso uno dei quattro connettori F di uscita delle polarizzazioni
satellitari. Quando si rende necessario riamplificare il segnale all'uscita dell'OPT-RX54, si consiglia di utilizzare un amplificatore
che permetta la telealimentazione. Vedere Figura 1. Eventualmente prevedere la telealimentazione del ricevitore OPT-RX54
con un inseritore di tensione (SPS1750) su una delle quattro linee satellite. (l'assorbimento massimo del ricevitore OPT-RX54
è di 240mA @ 14V).
LINK FIBRA
OTTICA
4.1 GUIDA RAPIDA PER LA PROGETTAZIONE DI LINK OTTICI
OPT-TX54
Attenuazione ottica dello splitter:
1×2 --> 3,2 dB
1×4 --> 6,4 dB
1×8 --> 9,6 dB
1×16 --> 12,8 dB

4. ISTRUZIONI PER L'UTILIZZO

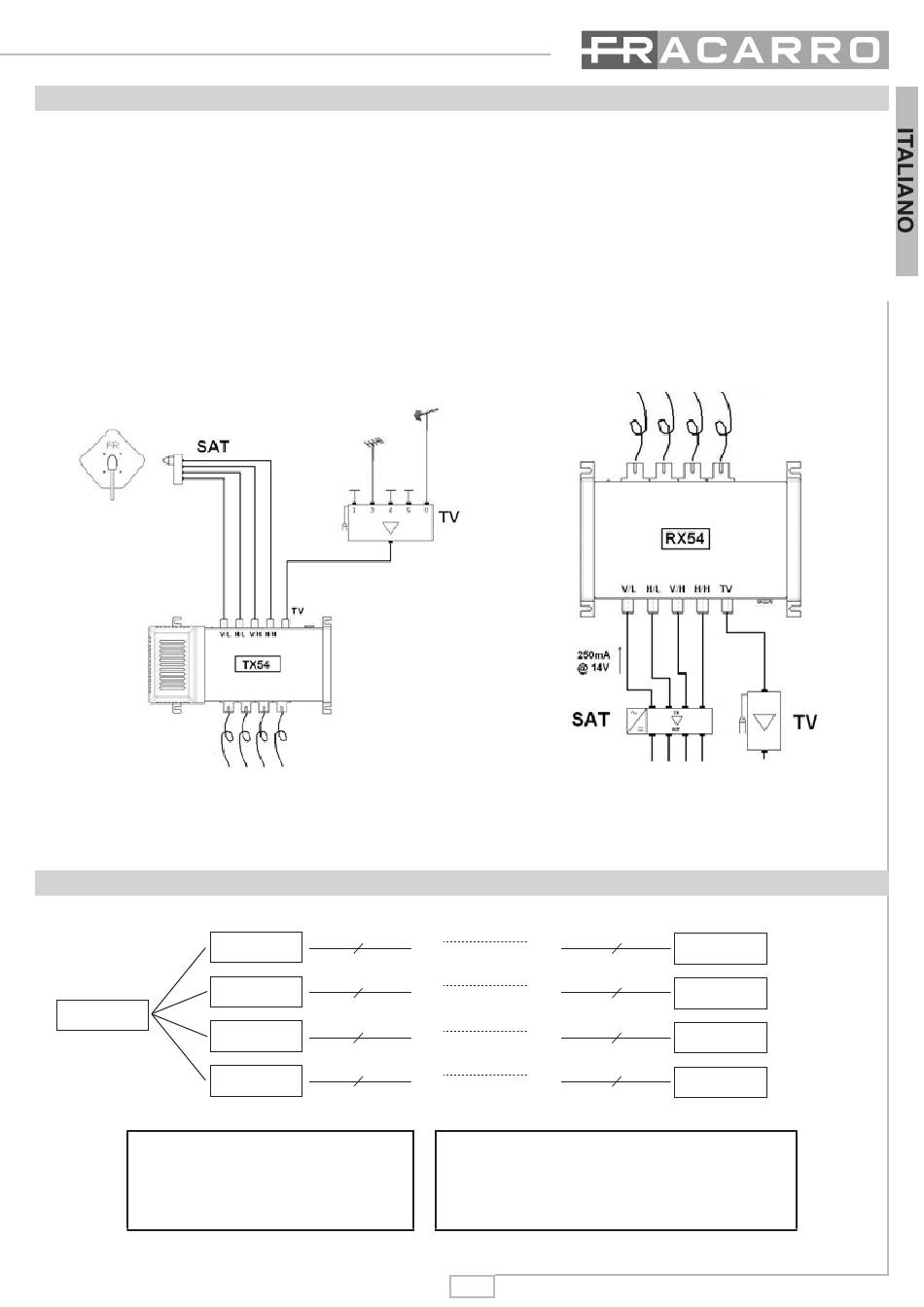

Figura 1 – installazione tipica del trasmettitore e del ricevitore
4 fibre - fibers - fibres
fibras - fibras - Fasern
Splitter(s)
4 fibre - fibers - fibres
fibras - fibras - Fasern
Splitter(s)
4 fibre - fibers - fibres
fibras - fibras - Fasern
Splitter(s)
4 fibre - fibers - fibres
fibras - fibras - Fasern
Splitter(s)
Tabella 1 – calcolo attenuazione ottica del link
Alla distribuzione
4 fibre - fibers - fibres
fibras - fibras - Fasern
4 fibre - fibers - fibres
fibras - fibras - Fasern
4 fibre - fibers - fibres
fibras - fibras - Fasern
4 fibre - fibers - fibres
fibras - fibras - Fasern
Attenuazione ottica della fibra:
lunghezza d'onda: 1310 ± 40 nm --> 0,4 dB/km
9
LINK FIBRA
OTTICA
Alla distribuzione
TV
SAT
OPT-RX54
OPT-RX54
OPT-RX54
OPT-RX54
