Après avoir branché tous les câbles sur le transmetteur et le récepteur, il est possible d'alimenter les deux dispositifs. La
LED d'allumage (1. LED D'ALLUMAGE) du transmetteur optique (OPT-TX54) s'allume (vert) lorsque le produit est alimenté
correctement. La LED d'alarme (LED D'ALARME) allumée (rouge) sur le transmetteur OPT-TX54, indique un mauvais
fonctionnement du laser qui peut être endommagé ou l'absence complète de la sortie optique. Il est conseillé de faire
contrôler le produit par Fracarro Radioindustrie S.p.a.
La led d'alarme (ALARM LED) allumée (rouge) sur le transmetteur OPT-TX54, indique une puissance trop basse du laser ou
bien la sortie optique est complètement absente. Il est conseillé de contrôler le niveau optique d'entrée.
La Figure 1 affiche un exemple d'installation du transmetteur et du récepteur optique. L'ordre d'insertion des polarisations
satellites entre le transmetteur (OPT-TX54) et le récepteur (OPT -RX54) est respecté et est indiqué sur les étiquettes des
dispositifs ; voir la Figure 1.
Le récepteur optique OPT-RX54 doit être alimenté depuis l'un des quatre connecteurs F de sortie des polarisations satellites.
Lorsqu'il est nécessaire de réamplifier le signal à la sortie de l' OPT- RX54, il est conseillé d'utiliser un amplificateur permettant
l'alimentation à distance. Voir la Figure 1. Prévoir éventuellement l'alimentation à distance du récepteur OPT- RX54 avec un
injecteur de tension (SPS1750) sur l'une des quatre lignes satellites (l'absorption maximum du récepteur OPT- RX54 est de
240mA @ 14V).
LIEN FIBRE
OPTIQUE
4.1 GUIDE RAPIDE POUR LA CONCEPTION DES LIENS OPTIQUES
OPT-TX54
Atténuation optique du splitter:
1×2 --> 3,2 dB
1×4 --> 6,4 dB
1×8 --> 9,6 dB
1×16 --> 12,8 dB

4. INSTRUCTIONS POUR L'UTILISATION

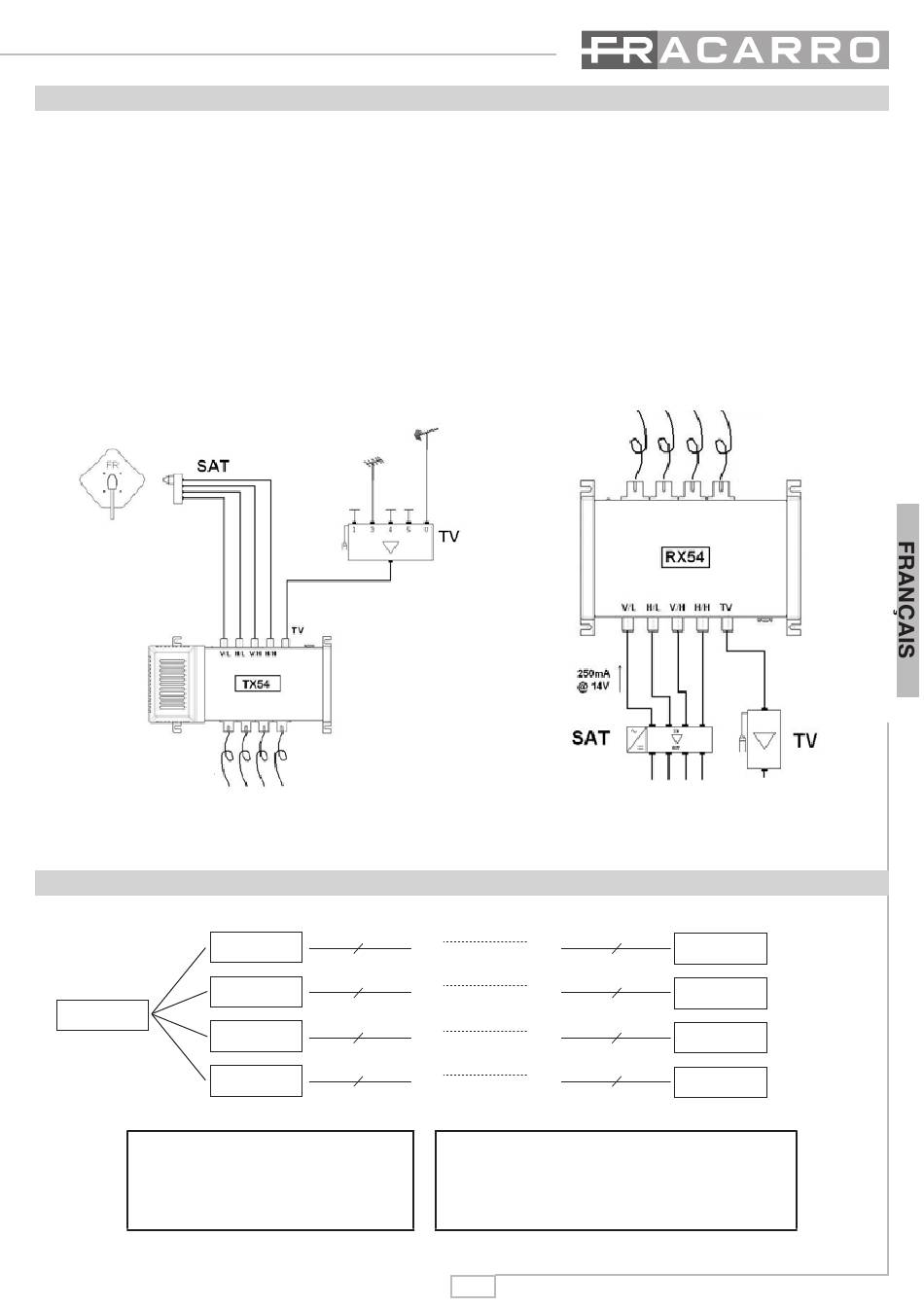

Figure 1 – installation typique du transmetteur et du récepteur
4 fibre - fibers - fibres
fibras - fibras - Fasern
Splitter(s)
4 fibre - fibers - fibres
fibras - fibras - Fasern
Splitter(s)
4 fibre - fibers - fibres
fibras - fibras - Fasern
Splitter(s)
4 fibre - fibers - fibres
fibras - fibras - Fasern
Splitter(s)
Tableau 1 – calcul de l'atténuation optique du lien
Vers la distribu-
4 fibre - fibers - fibres
fibras - fibras - Fasern
4 fibre - fibers - fibres
fibras - fibras - Fasern
4 fibre - fibers - fibres
fibras - fibras - Fasern
4 fibre - fibers - fibres
fibras - fibras - Fasern
Atténuation optique de la fibre :
Longueur onde: 1310 ± 40 nm --> 0,4 dB/km
21
LIEN FIBRE
OPTIQUE
Vers la distribu-
tion TV
tion SAT
OPT-RX54
OPT-RX54
OPT-RX54
OPT-RX54
