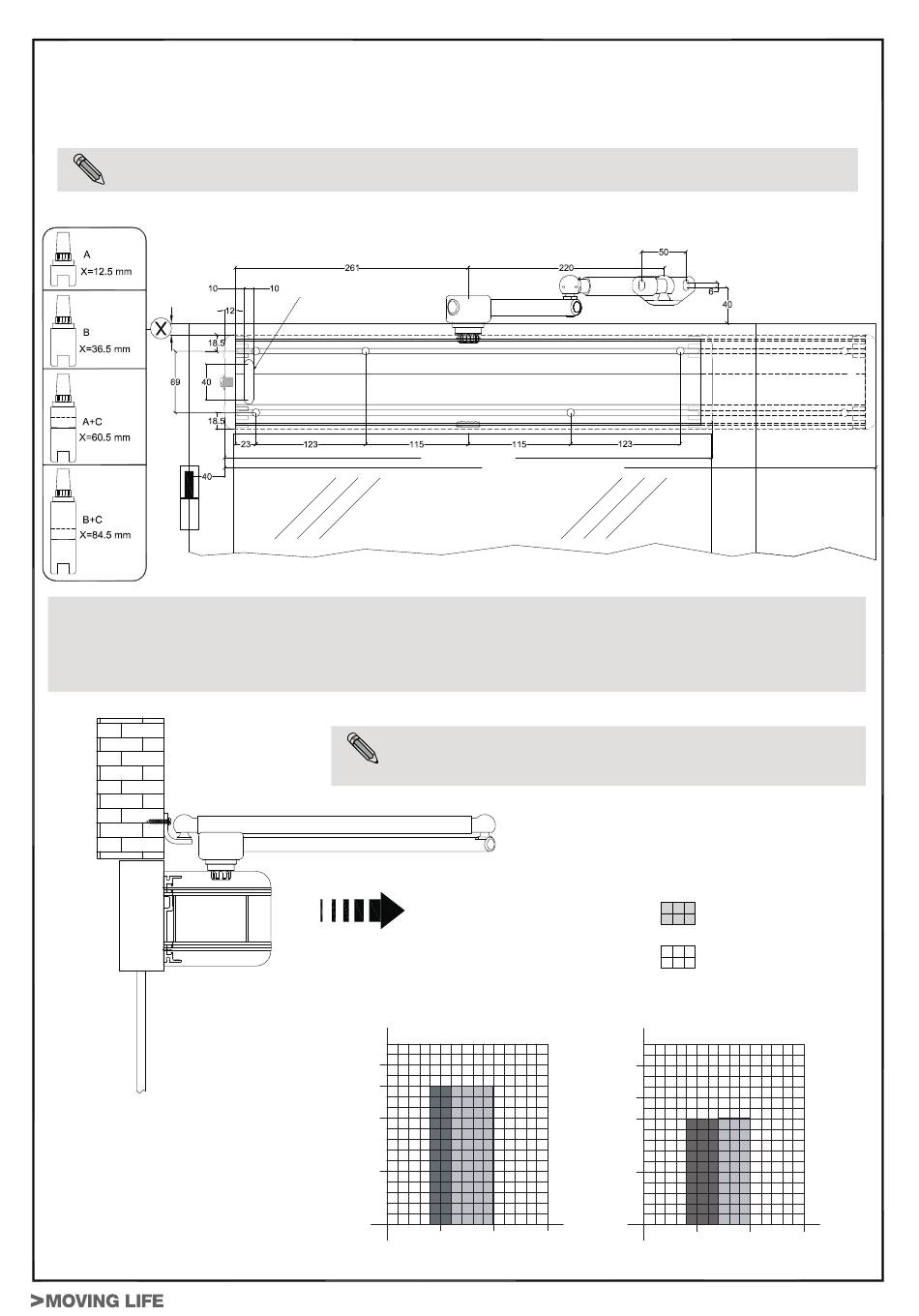

5.5) MONTAGE OPERATEUR SUR LE BATTANT DU COTE CHARNIÈRES
BRAS ARTICULE POUSSANT BSS2
Pour portes qui ouvrent vers l'intérieur (vue côté opérateur)
Pour cette application, il faut considérer que le motoréducteur doit se trouver du côté charniéres de la porte, pour
permettre une direction de mouvement correcte en ouverture.
(standard)
A = AXE CONIQUE STANDARD
S'il s'avère nécessaire d'augmenter la distance entre l'opérateur et le bras (cote X), remplacer l'axe conique standard avec les rallonges
suivantes, en option:
B = AXE CONIQUE DOORRPE24 (en option) pour extension arbre mm 24
C = EXTENSION DOORRPE48 (en option) pour AXE CONIQUE pour extension arbre mm 48
FENTE
PASSAGE
CÂBLES
546 Opérateur Standard
Pour cette application, il faut considérer que la carte des câblages PWN-T
doit se trouver du côté charnières de la porte, pour permettre une direction
de mouvement correcte en ouverture.
DIRECTION
D'OUVERTURE
Kg
GRAFICO BRINK e BRINK-S
150
130
100
50
0
500
DOORBRINK Series - Français
730 Opérateur avec module batterie
Kg
150
120
100
50
mm
0
1000
1500
Longueur et poids battant utilisables
Longueur et poids battant NON utilisables
GRAFICO BRINK-SL
mm
500
1000
1500
13
