1

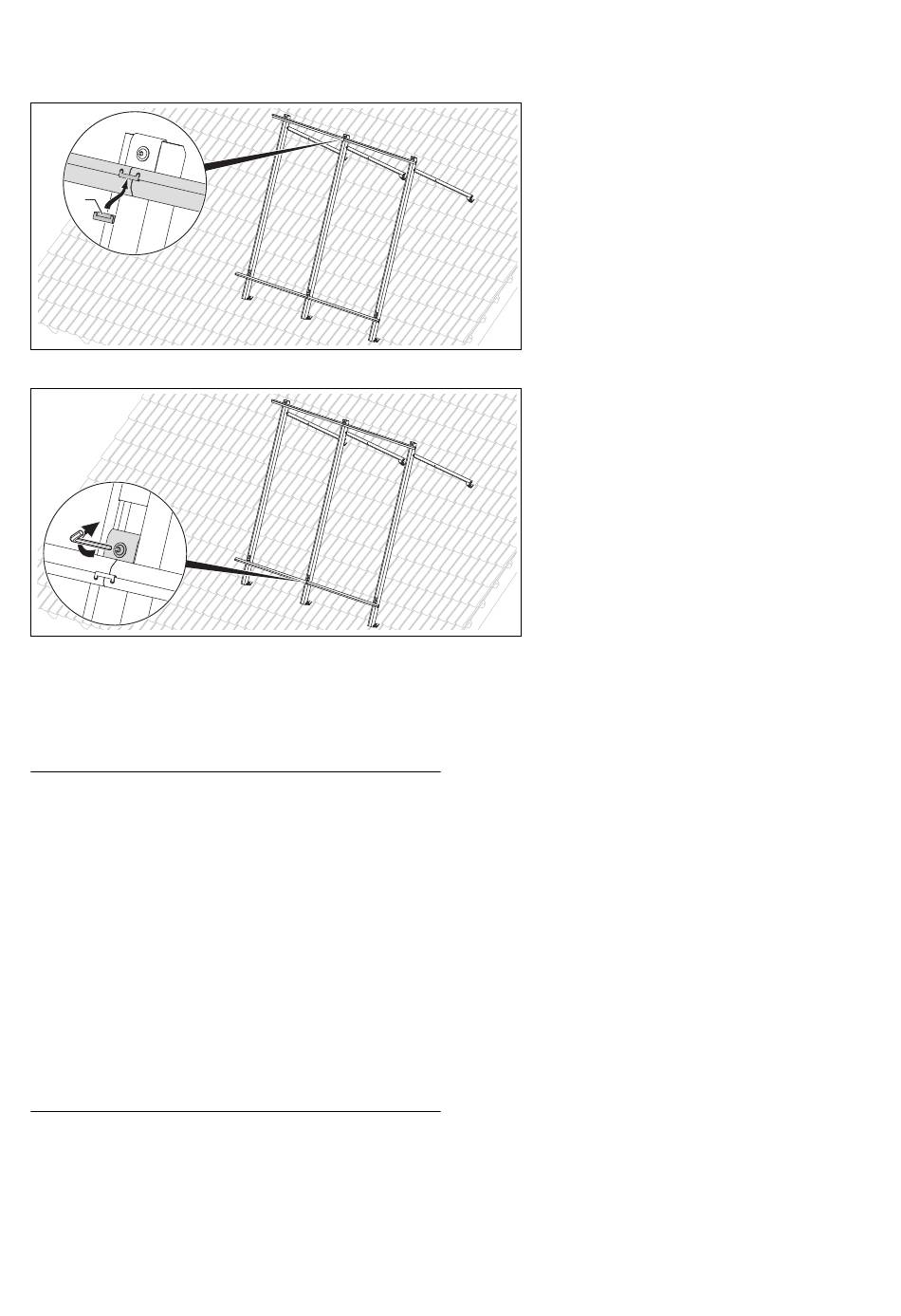

Fig. 5.18 Jonction des rails de montage (avec une pince de sécurité)
Fig. 5.19 Fixation des rails de montage inférieurs
5.8

Montage des capteurs plans

a
Danger !
Risque de brûlures !
L'intérieur des capteurs plans peut atteindre
une température de 200 °C en cas de rayon-
nement solaire.
> De ce fait, ne retirez le film le film de pro-
tection solaire du VFK 145/2 et 150
(France), 155 (Belgique, Suisse) installé en
usine qu'une fois la mise en service du sys-
tème solaire effectuée.
> Évitez d'effectuer des travaux de montage
en plein soleil.
> Recouvrez les capteurs plans avant de
commencer les travaux.
> Si possible, effectuez le montage le matin.
> Portez des gants de protection adaptés.
> Portez des lunettes de protection adaptées.
Notice de montage auroTHERM 0020100910_02
Connectez les rails de montage dans tous les
cas comme indiqué ci-après avec une pince
de sécurité :
> Fixez les pinces de sécurité (1) dans les
rails de montage. Ce faisant, veillez à ce
que les pinces de sécurité (1) s'enclenchent
dans les alésages du rail de montage.
i
N'oubliez pas que les pinces de
sécurité ne sont plus accessibles
une fois en place.
> Vissez les fixations des rails de montages
inférieurs avec une clé Allen de 5 mm,
avant de placer les capteurs.
i
Une fois les capteurs en place, les
vis de la fixation inférieure ne sont
plus accessibles.
Montage 5
23
