Cette perceuse / tournevis a été conçue et fabriquée conformément à nos strictes normes de fiabilité, simplicité d'emploi
et sécurité d'utilisation. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans
problème.
AVERTISSEMENT :
manuel d'utilisation avant d'employer ce produit.
Merci de votre achat.
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE
MANUEL D'UTILISATION

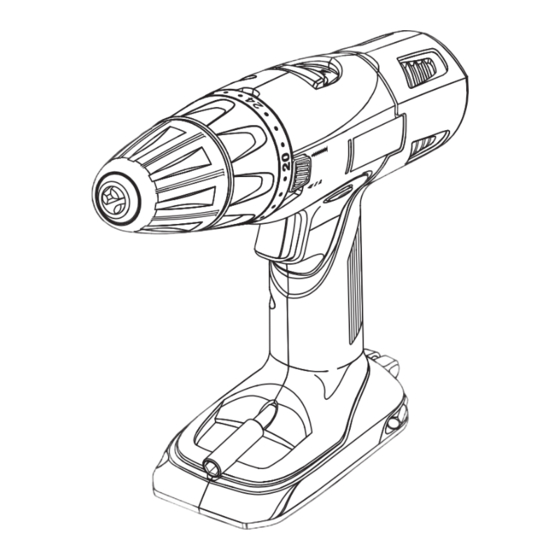

PERCEUSE / TOURNEVIS
18 V, 2 VITESSES
P201
Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le
BATTERIES ET CHARGEUR
VENDUS SÉPARÉMENT
Publicité
Manuels Connexes pour Ryobi P201
Sommaire des Matières pour Ryobi P201
- Page 1 MANUEL D’UTILISATION PERCEUSE / TOURNEVIS 18 V, 2 VITESSES P201 BATTERIES ET CHARGEUR VENDUS SÉPARÉMENT Cette perceuse / tournevis a été conçue et fabriquée conformément à nos strictes normes de fiabilité, simplicité d’emploi et sécurité d’utilisation. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème.
-
Page 2: Table Des Matières
TABLE DES MATIÈRES n Introduction ..................................2 n Règles de sécurité générales ............................3-4 n Règles de sécurité particulières ............................4 n Règles de sécurité pour le chargeur..........................5 n Symboles..................................6-7 n Caractéristiques ................................8-9 n Assemblage................................... 10 n Utilisation.................................. 11-18 n Entretien ................................... -
Page 3: Règles De Sécurité Générales
BLOC DE BATTERIES CHARGEUR personnes n’ayant pas reçu des instructions adéquates, les outils sont dangereux. (P100) (P110) P201 130255004 1423701, 140237023 n Entretenir les outils motorisés. Vérifier qu’aucune pièce 130224028 ou 140237021 mobile n’est mal alignée ou bloquée, qu’aucune pièce n’est brisée et s’assurer qu’aucun autre problème ne... -
Page 4: Règles De Sécurité Particulières
RÈGLES DE SÉCURITÉ GÉNÉRALES n Utiliser l’outil, les accessoires et embouts, etc., n En cas d’usage abusif, du liquide peut s’échapper des conformément à ces instrutions pour les applications batteries. Éviter tout contact avec ce liquide. En cas de pour lesquelles ils sont conçus, en tenant compte des contact accidentel, rincer immédiatement les parties conditions et du type de travail à... -
Page 5: Règles De Sécurité Pour Le Chargeur
RÈGLES DE SÉCURITÉ POUR LE CHARGEUR n N’utiliser un cordon prolongateur qu’en cas d’absolue AVERTISSEMENT ! nécessité. L’usage d’un cordon prolongateur incorrect peut présenter des risques d’incendie et de choc électrique. Si LIRE ET VEILLER À BIEN COMPRENDRE TOUTES un cordon prolongateur doit être utilisé, s’assurer : LES INSTRUCTIONS. -
Page 6: Symboles
SYMBOLES Certains des symboles ci-dessous peuvent être utilisés sur l’outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION / EXPLICATION Volts Tension Ampères Intensité... - Page 7 SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit. SYMBOLE SIGNAL SIGNIFICATION Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée, DANGER : aura pour conséquences des blessures graves ou mortelles.
-
Page 8: Caractéristiques
CARACTÉRISTIQUES FICHE TECHNIQUE Entrée du chargeur....120 V, 60 Hz, c.a. seulement Moteur ..............18 V c.c. Temps de charge .............1 heure Commutateur ..........Vitesse variable Couple ......Maximum 37,3 N-m (330 po-lb) Vitesse à vide ........ 0 - 440/0 - 1 600 tr/min TRAIN D’ENGRENAGES À... - Page 9 CARACTÉRISTIQUES RANGEMENT D’EMBOUTS VEILLER À BIEN CONNAÎTRE LA PERCEUSE-TOURNEVIS Les embouts fournis peuvent être rangés dans les Voir la figure 1. compartiments se trouvant à la base de l’outil. Avant d’essayer d’utiliser ce produit, se familiariser avec SÉLECTEUR DE MODE RAPIDE toutes ses fonctions, tous ses dispositifs de sécurité...
-
Page 10: Assemblage
ASSEMBLAGE DÉBALLAGE AVERTISSEMENT : Ce produit a été expédié complètement assemblé. Si des pièces manquent, ne pas utiliser cet outil avant n Avec précaution, sortir l’outil et les accessoires de la qu’elles aient été installées. Ne pas prendre cette boîte. S’assurer que toutes les pièces figurant sur la liste précaution pourrait entraîner des blessures graves. -
Page 11: Utilisation
à coques latérales lors de l’utilisation d’outils. Si cette le stand au centre de réparations Ryobi agréé le plus proche pour une vérification électrique. précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves. - Page 12 D’UN BLOC DE BATTERIES FROID. Si les batteries ne se rechargent pas dans des conditions normales, les retourner, ainsi que le chargeur et le stand au centre de réparations Ryobi agréé le plus proche pour une vérification électrique. INSTALLATION DU BLOC DE BATTERIES Voir la figure n Mettre le sélecteur de sens de rotation en position...
- Page 13 UTILISATION SÉLECTEUR DE SENS DE ROTATION (AVANT AVERTISSEMENT : / ARRIÈRE / VERROUILLAGE CENTRAL) Les outils à batteries sont toujours en état de ROTATION ARRIÈRE fonctionnement. Il est donc nécessaire de toujours verrouiller la gâchette lorsque l’outil n’est pas en usage et pendant son transport.
- Page 14 UTILISATION TRAIN D’ENGRENAGES À DEUX VITESSES TRAIN D’ENGRENAGES À DEUX BASSE Voir la figure 7. VITESSES (HAUTE ET BASSE) VITESSE La perceuse est équipée d’un train d’engrenages permettant de visser et percer à deux vitesses : BASSE (1) et HAUTE (2).
- Page 15 UTILISATION RETRAIT DES FORETS Voir la figure 9. n Verrouiller la gâchette en mettant le sélecteur de sens de rotation en position centrale. n Ouvrir les mors en tournant le manchon du mandrin vers la droite. REMARQUE : Tourner le corps du mandrin dans le sens de la flèche marquée UNLOCK pour desserrer les mors.
- Page 16 UTILISATION SÉLECTEUR DE MODE RAPIDE SÉLECTION DU MODE Voir la figure 12. Voir la figure 13. Ce sélecteur permet de passer rapidement du mode de Consulter le tableau ci-dessous pour sélectionner le réglage perçage au mode de vissage. correspondant le mieux au type d’embout / foret, de vis et de matériau.
- Page 17 UTILISATION RÉGLAGE DU COUPLE Voir la figure 14. POUR RÉDUIRE LE Selon l’application pour laquelle le tournevis est utilisé, COUPLE BAGUE DE RÉGLAGE DU COUPLE le couple doit être augmenté ou réduit afin d’éviter d’endommager les têtes ou le filetage des vis, la pièce de bois, etc.
- Page 18 UTILISATION PERÇAGE Voir la figure 17. n Vérifier la position du sélecteur de rotation (rotation avant ou arrière). n Bloquer la pièce de travail dans un étau ou avec des serre-joints pour l’empêcher de tourner avec le foret. n Tenir la perceuse fermement et placer la pointe du foret à...
-
Page 19: Entretien
Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être Utiliser exclusivement des pièces Ryobi d’origine pour les endommagées par divers types de solvants du commerce. réparations. L’usage de toute autre pièce pourrait créer Utiliser un chiffon propre pour éliminer la saleté, la poussière,... - Page 20 ENTRETIEN RETRAIT DU MANDRIN Voir les figures 18 à 20. MAILLET Le mandrin peut être retiré et remplacé. n Verrouiller la gâchette en mettant le sélecteur de sens de MORS DU rotation en position centrale. MANDRIN n Insérer une clé hexagonale de 7,9 mm (5/16 po) ou plus grosse dans le mandrin et serrer fermement ce dernier.
- Page 21 NOTES...
- Page 22 Dans l’éventualité de besoin de pièces détachées ou de réparation, il suffit de contacter le centre de réparation Ryobi agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l’adresse du centre de réparations Ryobi agréé...
