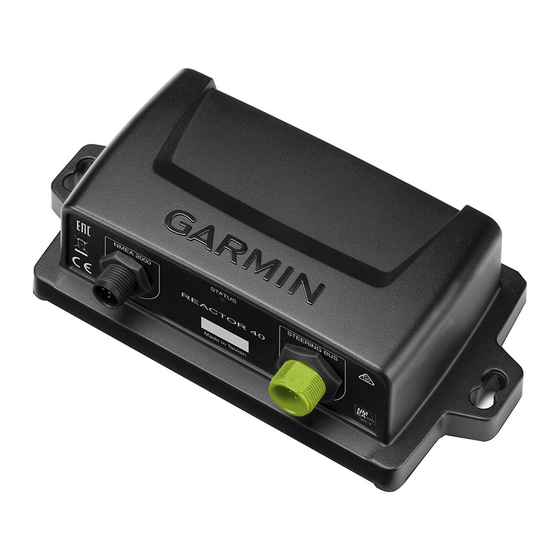

Garmin Reactor 40 Instructions D'utilisation

REACTOR
DIRECTION MÉCANIQUE
INSTRUCTIONS
D'INSTALLATION
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
Vous êtes responsable de l'utilisation sûre et prudente de votre
bateau. Le pilote automatique est un outil qui optimise votre
capacité de pilotage. Il ne vous dégage pas de vos
responsabilités en cas de non-respect de la sécurité à bord.
Evitez tout danger de navigation et ne relâchez pas votre
surveillance de la barre.
Soyez toujours prêt à reprendre manuellement les commandes
du bateau.
Apprenez à utiliser le pilote automatique sur une mer calme et
sans danger.
Utilisez le pilote automatique avec précaution à proximité des
points dangereux, tels que les quais et les autres bateaux.
Pendant le fonctionnement, prenez garde aux surfaces chaudes
du dissipateur de chaleur, du moteur et du solénoïde.
Pendant le fonctionnement, prenez garde au risque de
coincement ou de pincement lié aux pièces mobiles.
Le non-respect de ces instructions lors de l'installation ou de
l'utilisation de cet équipement peut provoquer des dommages ou
des blessures.
Pour éviter toute détérioration du bateau, le pilote automatique
doit être installé par un professionnel qualifié. Des
connaissances spécifiques sur les systèmes de direction et les
systèmes électriques marins sont nécessaires pour une
installation correcte.
Préparation de l'installation
Le système de pilote automatique comprend plusieurs
composants. Avant de commencer l'installation, lisez toutes les
considérations relatives à la connexion et au montage des
composants. Vous devez savoir comment les composants
interagissent pour planifier correctement l'installation sur votre
bateau.

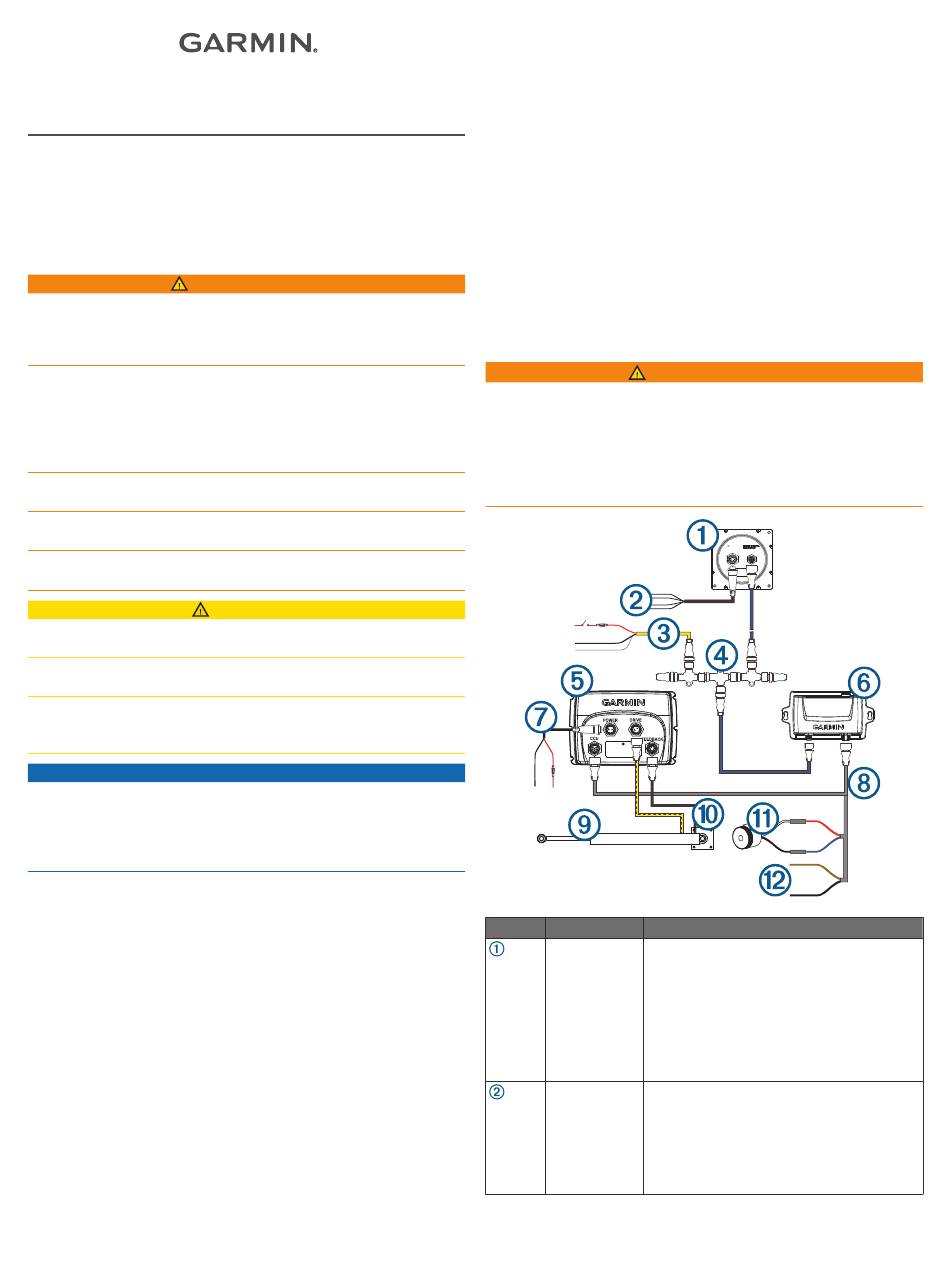

Les schémas d'installation permettent de mieux comprendre les
considérations relatives à la connexion et au montage.
Disposez tous les composants sur le bateau au moment de
planifier l'installation. Vous vérifierez ainsi si vos câbles sont
assez longs pour relier chaque composant. Au besoin, des
rallonges (vendues séparément) pour les différents composants
sont disponibles auprès de votre revendeur Garmin
site www.garmin.com.
Consignez le numéro de série de chacun des composants à des
fins d'enregistrement et de garantie.
Outils et matériel requis
• Lunettes de sécurité
40 POUR
™
ATTENTION
AVIS
ou sur le
®
• Perceuse et forets
• Scie cloche ou scie circulaire de 90 mm (3,5 po) (pour
l'installation d'un contrôleur de pilote optionnel)
• Coupe-fil/dénude-fil
• Tournevis : cruciforme et plat
• Attaches de câble
• Connecteurs de câble étanches (serre-fils) ou tube
thermorétrécissable et pistolet thermique
• Mastic d'étanchéité
• Compas portable (pour rechercher les interférences
magnétiques)
REMARQUE : des vis de montage sont fournies pour les
composants principaux du système de pilote automatique. Si les
vis fournies ne sont pas adaptées à la surface de montage,
procurez-vous les types de vis appropriés.
Configuration des données et de l'alimentation
AVERTISSEMENT
Lorsque vous connectez le câble d'alimentation, ne retirez pas
le porte-fusible en ligne. Pour éviter de vous blesser ou
d'endommager le produit en l'exposant au feu ou à une chaleur
extrême, le fusible approprié doit être placé comme indiqué
dans les caractéristiques techniques du produit. De plus, la
connexion du câble d'alimentation en l'absence du fusible
approprié annule la garantie du produit.
Élément Description Remarques importantes
Contrôleur de Tous les packs de pilote automatique ne
pilote contiennent pas un contrôleur de pilote
dédié. Si vous installez le pilote automatique
sans contrôleur de pilote dédié, le CCU du
pilote automatique devra être connecté au
même réseau NMEA 2000
Garmin compatible pour pouvoir configurer
et contrôler le système de pilote
automatique.
Câble de Installez ce câble uniquement si vous
données du connectez le pilote automatique à des
contrôleur de appareils NMEA
pilote une girouette anémomètre, un capteur de
vitesse surface ou un appareil GPS
dérations relatives à la connexion NMEA
0183, page
qu'un traceur
®
® 0183 en option, comme
(Consi­
9).
Avril 2019
190-02317-70_0B
