zaegel-held AURIGA LNO 14 Série Notice De Montage Et D'utilisation page 9

A v a n t d e p r o c é d e r a u r e m p l i s s a g e d é f i n i t i f d e l ' i n s t a l l a t i o n ( q u e c e l l e - c i s o i t n o u v e l l e o u a n c i e n n e ) , Z a e g e l - H e l d
r e c o m m a n d e d e l a r i n c e r c o m p l è t e m e n t , e t a v a n t d e l a v i d a n g e r , d e v é r i f i e r l ' é t a n c h é i t é d e s d i f f é r e n t s a c c e s s o i r e s
hydrauliques : raccords, vase d'expansion, soupape de sureté, manomètre.
I l e s t n é c e s s a i r e d ' a d a p t e r l a p r e s s i o n d ' u t i l i s a t i o n , e n f o n c t i o n d e s c a r a c t é r i s t i q u e s d e l ' i n s t a l l a t i o n ( h a u t e u r s t a t i q u e ,
h a u t e u r s m a n o m e t r i q u e s d e l ' i n s t a l l a t i o n e t d u c i r c u l a t e u r , p r e s s i o n d u v a s e d ' e x p a n s i o n , . . . ) , à u n e v a l e u r i n f é r i e u r e à
la pression hydraulique maximale admissible (4 bar [4 kg/cm²]).
Avant remplissage de l'installation, ajuster la pression d'azote du vase d'expansion en fonction de la hauteur de
l'installation. Vous obtenez la valeur de cette pression d'azote (P
l'installation par 10 et en y ajoutant une sécurité de 0,3 à 0,5 bar (minimum 0,5 bar).
Ex.: Pour une hauteur d'installation de 6 m: P
La pression avec laquelle l'eau de l'installation viendra pousser sur la membrane du vase devra être telle, que cette
membrane soit légèrement bombée sous l'action de l'eau (P
remplissage en eau froide de l'installation devra alors être ajustée à environ: P
L o r s d u r e mp l i s s a g e d e l ' i n s t a l l a t i o n p o s i t i o n n e r l e s c l a p e t s a n t i - r e t o u r e n p o s i t i o n o u v e r t e e t r e me t t r e c e l u i - c i e n
position automatique après une première mise à température.

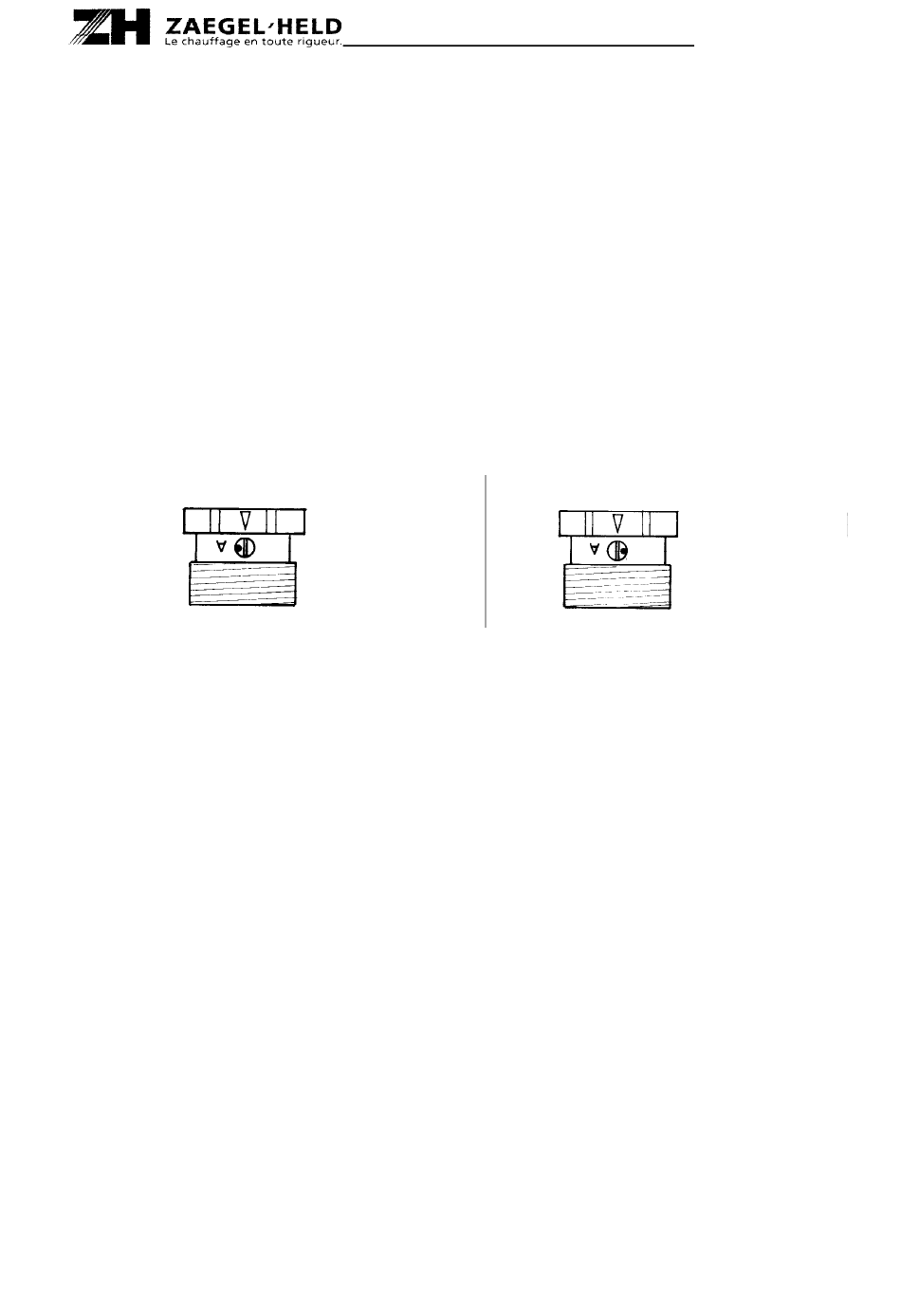

Position ouverte (clapet libre)
L o r s q u e t o u s l e s a c c e s s o i r e s s o n t p l a c é s ( v a s e d ' e x p a n s i o n , s o u p a p e d e s û r e t é , m a n o m è t r e . . . ) e t q u e l ' é t a n c h é i t é d e s
circuits hydrauliques est assurée, appliquer la procédure suivante au remplissage du circuit eau chaude sanitaire :
a) vérifier le fonctionnement du purgeur automatique placé sur le circuit hydraulique de réchauffe du ballon et
c o n t r ô l e r l ' é t a n c h é i t é d e t o u s l e s r a c c o r d s
b) r e m p l i r l e b a l l o n e n o u v r a n t l e r o b i n e t d ' a d m i s s i o n d u g r o u p e d e s é c u r i t é
c) o u v r i r l e r o b i n e t d ' e a u c h a u d e p o u r p e r m e t t r e l ' é v a c u a t i o n d u c o u s s i n d ' a i r a c c u m u l é d a n s l e b a l l o n
d) d è s q u e l ' e a u s ' é c o u l e p a r l e r o b i n e t d ' e a u c h a u d e , f e r m e r c e l u i - c i e t v é r i f i e r l ' é t a n c h é i t é d u j o i n t d e s e m b a s e s
situés au-dessus du ballon.
D a n s t o u s l e s c a s , l e s a p p o r t s d ' e a u d o i v e n t ê t r e c o n t r ô l é s ( c i r c u i t c h a u f f a g e ) e t l e s t r o p - p l e i n s d e v i d a n g e s d o i v e n t
être parfaitement visibles.
A chaque apport d'eau il s'avérera nécessaire de purger convenablement l'installation. Tout système non contrôlé de
remplissage automatique est prohibé. L ' a d d i t i o n e x a g é r é e d ' e a u p e u t e n t r a î n e r u n e d é t é r i o r a t i o n p r é m a t u r é e d u c o r p s
d e c h a u f f e d e p a r l e d é p ô t d e s s u b s t a n c e s m i n é r a l e s c o n t e n u e s d a n s l ' e a u . C e s d e p ô t s e n g e n d r e n t d e s c o n t r a i n t e s
t h e r m i q u e s e t m é c a n i q u e s a n o r m a l e s q u i p e u v e n t a l l e r j u s q u ' à p r o v o q u e r l e b r i s d e s é l é m e n t s e n f o n t e d e l a c h a u d i è r e .
=(6/10+0,3)=0,9 bar (> 0,5 bar).
VASE
Z
[bar]) en divisant la hauteur manométrique de
VASE
+[0,3 à 0,5]). Dans l'exemple ci-dessus, la pression de
VASE
REMPLISSAGE
Position automatique (clapet actif)
GammeAURIGA
=0,9 + 0,3 = 1,2 bar.
Z
Page 9 / 41
