Drahtvorschub DS III

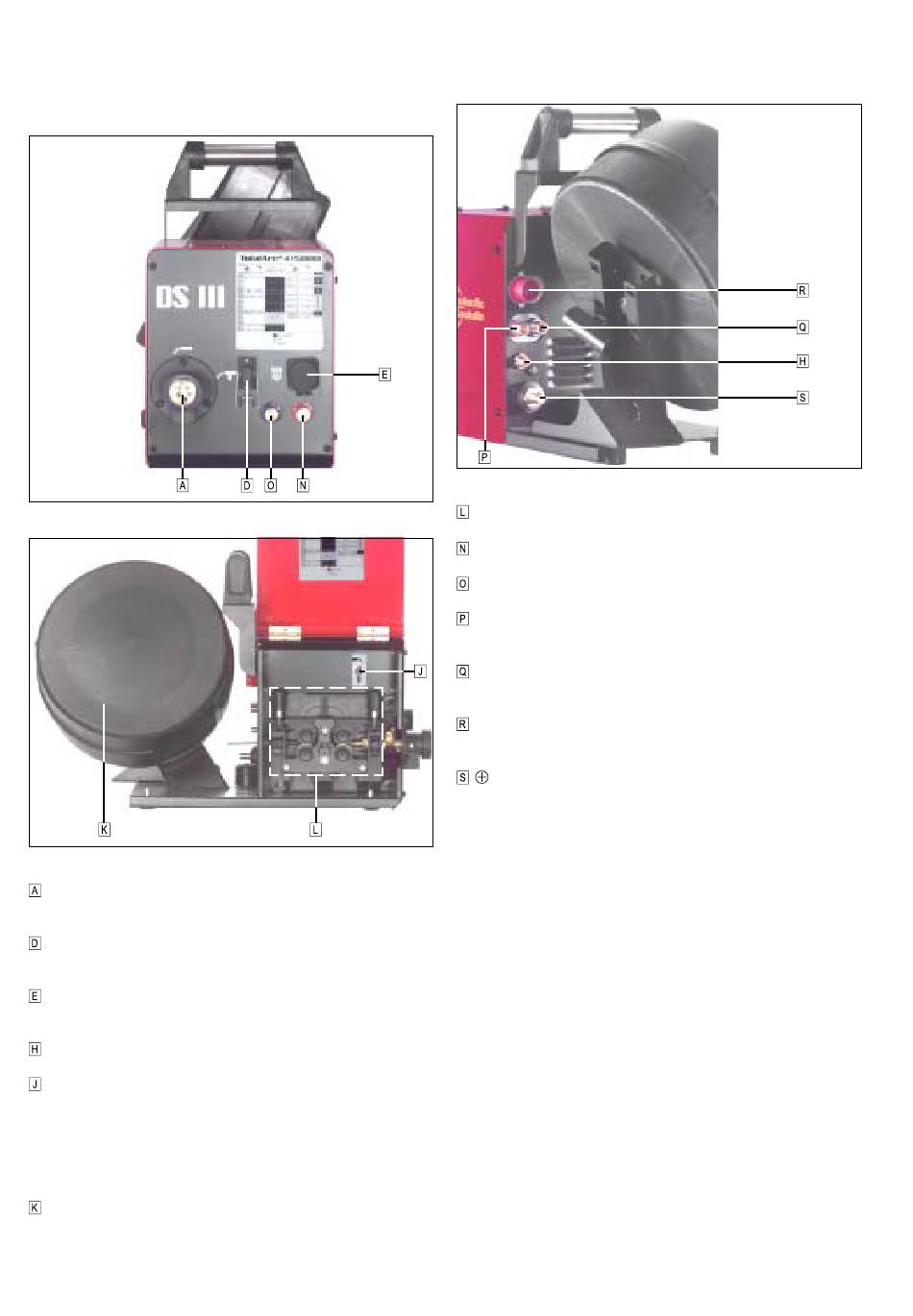

Abb.5c Vorderseite Drahtvorschub DS III
Abb.5d Seitenansicht Drahtvorschub DS III
Brenner-Zentralanschluß ... zur Aufnahme des Schweiß-
brenners
Anschlußbuchse Brennersteuerung ... zum Anschluß
des Steuersteckers des Schweißbrenners
Anschlußbuchse Fernbedienung ... standardisierte An-
schlußbuchse
Anschlußbuchse Schutzgas
Taster Gasprüfen / Drahteinfädeln
- Gasprüfen ... zum Einstellen der benötigten Gasmenge
am Druckminderer. Taster nach oben drücken und halten
- Gas strömt aus.
- Drahteinfädeln ... zum gas- und stromlosen Einfädeln der
Drahtelektrode in das Brennerschlauchpaket
Drahtspulenaufnahme mit Drahtspulenabdeckung und
Bremsvorrichtung ... zur Aufnahme genormter Schweiß-
drahtspulen bis max. 16 kg
Abb.5e Rückseite Drahtvorschub DS III
4-Rollenantrieb
Steckanschluß Wasserrücklauf (rot)
Steckanschluß Wasservorlauf (schwarz)
Anschluß Wasserrücklauf (rot) ... für Verbindungsschlauch-
paket
Anschluß Wasservorlauf (blau) ... für Verbindungs-
schlauchpaket
Stecker Datenübertragung Fernbedienung ... standardi-
sierter Stecker für Verbindungsschlauchpaket
- Stecker mit Bajonettverschluß ... für Verbindungs-
schlauchpaket
