6. Etalonnage d'équerrage
L'étalonnage d'équerrage sert à garantir que le portique se déplace perpendiculairement à la table, le but étant d'éviter
tout endommagement des roulements linéaires et des panneaux latéraux du portique. Ceci assure également la
bonne coupe proportionnelle des morceaux. Il faut effectuer cet étalonnage lors de l'installation de la machine, d'une
nouvelle tête porte-outil ou d'un nouveau support d'outil, ainsi que suite au démontage de tout composant de trans-
mission de la coupeuse.
Procédure d'étalonnage d'équerrage :
a) Lancez le logiciel EasiCut 2000.

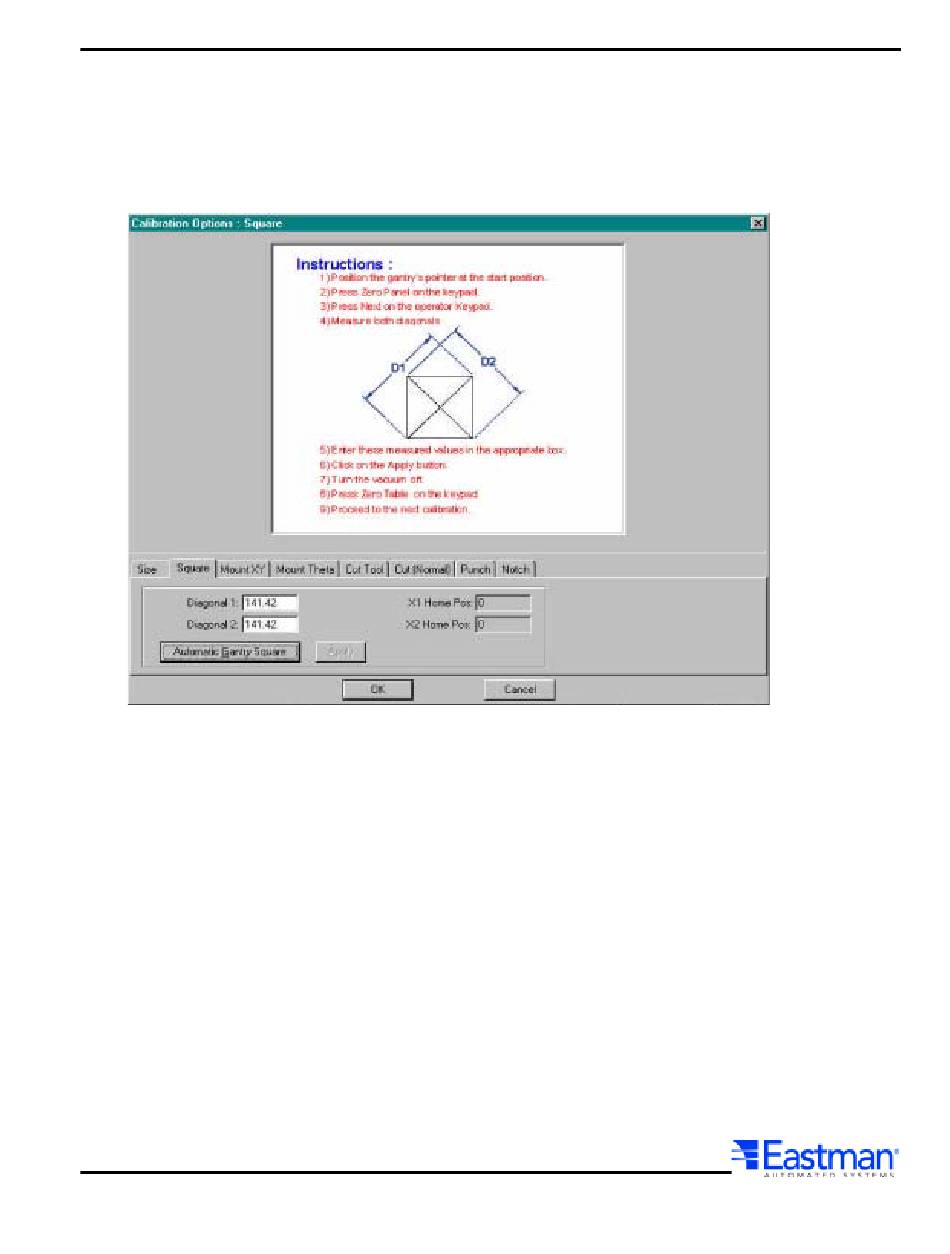

b) Dans le menu Options, sélectionnez Calibration (Etalonnage), puis cliquez sur l'onglet Square
(Equerrage) de l'écran d'étalonnage.
c) Appuyez sur le bouton Automatic Gantry Square (Equerrage automatique du portique) pour charger
l'essai d'étalonnage.
d) Etendez une feuille de papier d'environ 1,2 m x 1,2 m sur la surface de coupe et allumez l'aspirateur-
souffleur.
e) Alignez le pointeur laser sur le coin inférieur gauche du papier, puis appuyez sur la touche ZERO
PANNEAU du TIU.
f) Appuyez sur la touche SUIVANT du TIU et attendez que la machine ait effectué l'étalonnage. La machine
doit tracer sur le papier un carré d'un mètre de côté, pourvu de diagonales reliant les quatre coins.
g) Mesurez la longueur des deux diagonales D1 et D2 (D1 reliant le coin inférieur gauche au coin supérieur
droit, D2 reliant le coin inférieur droit au coin supérieur gauche). La longueur de ces diagonales doit être
de 141,42 cm (55,677 pouces). Si ce n'est pas le cas, saisissez la valeur mesurée dans la boîte de
correction du logiciel et cliquez sur le bouton Apply (Valider).
h) Répétez les étapes (c) à (f) jusqu'à ce que la longueur de chaque diagonale soit de 141,42 cm.
i) Appuyez sur Apply (Valider), puis sur OK pour enregistrer les nouvelles valeurs dans le fichier Machine.ini.
