MODULE DE COMMANDE DU
COMPRESSEUR
Le module de commande du compresseur (CCM) est de série
sur tous les modèles couverts par ce manuel.
Caractéristiques
Temporisateur de démarrage initial
Protection contre les cycles courts/délai de démarrage après
déclenchement
Détection de pression élevée
Voyant LED d'état Com. Haute Pression
Mode Test
Protection réglable contre les chutes de tension
Temporisateur de démarrage initial
Un temporisateur de démarrage initial permet de retarder
le démarrage du compresseur. Ce fonctionnement peut
être souhaité pour que, par exemple, suite à une coupure
de courant dans un immeuble, tous les équipements de
cet immeuble ne redémarrent pas en même temps lors du
rétablissement du courant. Ce délai de démarrage initial
est de 2 minutes, auquel il faut ajouter 10 % du délai de
démarrage après déclenchement. Pour s'assurer que tous les
équipements ne démarrent pas en même temps, réglez le
délai de démarrage après déclenchement de chaque appareil
sur une valeur légèrement différente.
Pressostat haute pression
18-30 VAC entrée
Y entrée du Thermostat et le
pressostat haute pression
Dépannage Light
Pressostat basse pression
Manuel 2100F665F
Page 22 sur 28

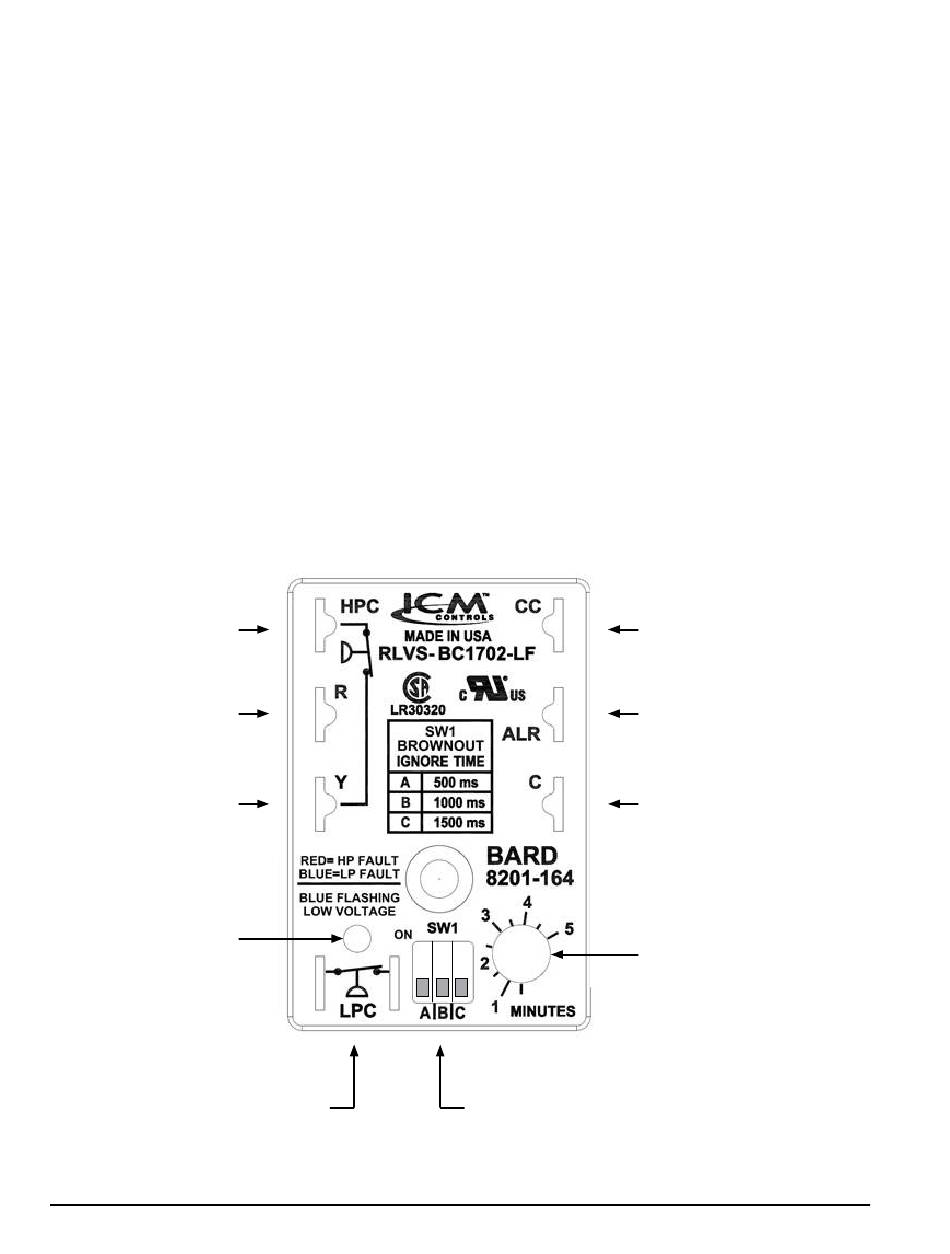

FIGURE 26
S8201-164 Module de commande du compresseur
* Tourner seulement un seul interrupteur pour que spécifiques
ignorer le réglage de l'heure
Protection contre les cycles courts/délai de démarrage après
déclenchement
Un temporisateur de protection contre les cycles courts est
intégré pour éviter les arrêts et redémarrages rapides du
compresseur. Ce temporisateur est réglable par une molette,
de 30 secondes à 5 minutes. Une fois qu'une demande de
démarrage du compresseur est perdue, le délai réglé sur
le temporisateur doit expirer avant de pouvoir initier une
nouvelle demande.
Détection de pression élevée
La surveillance du commutateur haute pression permet un
blocage lorsque le commutateur s'ouvre. Si le commutateur
haute pression s'ouvre, le CCM met le compresseur hors
tension. Si le commutateur se referme, le compresseur
redémarre après expiration du délai de démarrage après
déclenchement défini sur l'équipement. Si le commutateur
s'ouvre une nouvelle fois pendant la même demande du
thermostat, le compresseur est mis hors tension et la borne
d'alarme est mise sous tension pour indiquer la survenue
d'une alarme. Le voyant LED rouge s'illumine et reste allumé
jusqu'à ce que la commande soit redémarrée ou que la borne
Y ne soit plus sous tension pendant plus de ½ seconde.
Sortie du contacteur compresseur
Sortie d'alarme
Common
Potentiomètre de réglage
temps de retard-sur-Break
Chute de tension ignorer temps DIP Switches*
