Réglage Des Valeurs De Modulation De Registre; Compresseur; Activation; Délais Et Durée De Fonctionnement - Bard Multi-Tec W18Aapa Instructions De Service

5. Appuyer sur la touche ENTRÉE pour choisir entre les
valeurs Mixed FC Set (Consigne FC mixte), Gain (Gain),
Integral (Intégral) ou Derivative (Dérivé) (voir Figure 23).
6. Appuyer sur la touche HAUT ou BAS pour ajuster la
valeur du paramètre.
7. Appuyer sur la touche ENTRÉE pour enregistrer.

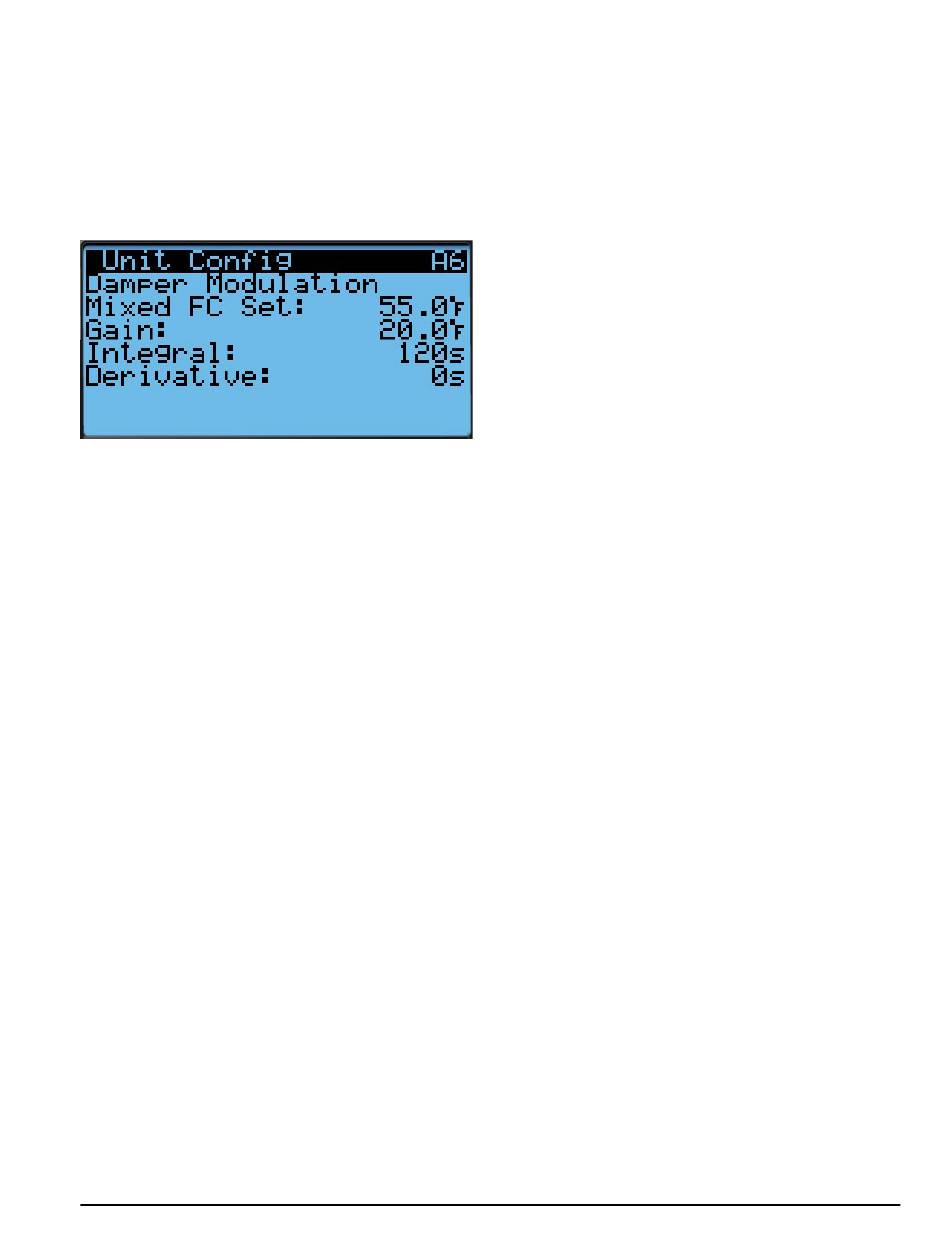

FIGURE 23
Réglage des valeurs de modulation de registre
Remarque sur l'économiseur
L'économiseur et la climatisation mécanique peuvent
fonctionner simultanément, car l'économiseur utilise la sonde
de température d'air recyclé.

Compresseur

Activation

Le compresseur est activé lorsque le palier 1 est activé et
que les conditions d'air extérieur ne sont pas acceptables
pour l'économiseur. Si les conditions sont acceptables, le
compresseur tourne lorsque le palier 2 est activé.
Délais et durée de fonctionnement
Le compresseur tourne pendant une durée minimale de
180 secondes et présente un temps d'arrêt minimal de
120 secondes. Si le compresseur est à deux étages, le
second étage présente un délai minimal de 120 secondes. Le
second étage présente également un temps d'arrêt minimal
de 120 secondes. Lorsqu'il communique avec le LC, le délai
entre les compresseurs dans les unités installées sur le même
refuge sera géré par les paramètres définis dans du LC.
La déshumidification de réchauffage
électrique
Déshumidification de réchauffage électrique est uniquement
disponible comme option installée en usine qui doit être com-
mandée à l'unité. Il ne peut pas être installé dans le domaine
sur une unité existante.
Déshumidification ne deviendra active si l'appareil est
branché dans le LC6000 et les conditions appropriées sont
présentes.
Lorsque l'appareil mural reçoit un appel de déshumidification
de le LC6000, l'unité de montage mural va désactiver
l'économiseur pour forcer le système à utiliser la climatisation
et à prévenir toute humidité supplémentaire de s'introduire
de l'air extérieur. L'unité de montage mural tournera ensuite
sur le système de climatisation qui enlèvera l'humidité et
refroidir l'espace. Dans le même temps, le serpentin de
réchauffage électrique sera excité pour prolonger la durée de
fonctionnement du cycle de refroidissement et empêcher l'air
froid de s'introduire dans l'espace.
Lorsque la commande de déshumidification est tout d'abord
reçue tant de refroidissement et réchauffage seront activés.
Le refroidissement s'arrête lorsque la température de retour
d'air est 62° F pour empêcher l'unité d'origine du système
d'entrer dans le mode de chauffage (voir Figure 24).Le
compresseur s'allume à nouveau une fois que la température
de retour s'élève à 75° F.
Le chauffage électrique sera exploitée afin de maximiser le
temps de refroidissement qui à son tour permettra d'éliminer
l'humidité de l'espace. Le réchauffage électrique se met en
marche lorsque la température tombe à 73° F et s'éteindra
retour à 75° F.
Le système continuera de fonctionner de cette façon jusqu'à
ce que la LC supprime la demande de déshumidification
active.
Un chauffage ou refroidissement appel désactive l'appel de
déshumidification. Déshumidification ne peut avoir lieu que
lorsque le système n'est pas activement de chauffage ou de
refroidissement.
Pour une description plus détaillée de l'opération, consultez
le manuel d'Instructions de Service LC6000 2100-669.
Déshumidification mécanique
Déshumidification mécanique n'est disponible comme
option installée en usine qui doit être commandée à l'unité.
Il ne peut pas être installé dans le domaine sur une unité
existante.
Déshumidification ne deviendra active si l'appareil est
branché dans le LC6000 et les conditions appropriées sont
présentes.
Lorsque l'appareil mural reçoit un appel de déshumidification
de le LC6000, l'unité de montage mural va désactiver
l'économiseur pour forcer le système à utiliser la climatisation
et à prévenir toute humidité supplémentaire de s'introduire
de l'air extérieur. L'unité de montage mural tournera ensuite
sur le système de climatisation qui enlèvera l'humidité et
refroidir l'espace. Dans le même temps, la vanne 3 voies
déshumidification sera ouvert pour prolonger la durée de
fonctionnement du cycle de refroidissement et empêcher
l'air froid de s'introduire dans l'espace.La séquence de
déshumidification s'exécute jusqu'à ce que la température
de l'espace atteint le point de consigne de chauffage ou de
refroidissement de la consigne ou la consigne d'humidité est
atteint.
Lorsque la commande de déshumidification est tout d'abord
reçue tant de refroidissement et réchauffage seront activés.
Le refroidissement s'arrête lorsque la température de retour
d'air est 62° F pour empêcher l'unité d'origine du système
d'entrer dans le mode de chauffage (voir Figure 24).Le
compresseur s'allume à nouveau une fois que la température
de retour s'élève à 75° F.
Le chauffage électrique sera exploitée afin de maximiser le
temps de refroidissement qui à son tour permettra d'éliminer
l'humidité de l'espace. Le réchauffage électrique se met en
marche lorsque la température tombe à 73° F et s'éteindra
retour à 75° F.
Manuel 2100F665F
Page 17 sur 28
