Le système continuera de fonctionner de cette façon jusqu'à
ce que la LC supprime la demande de déshumidification
active.
Le serpentin de réchauffage est selon la charge d'espace
pour se réchauffer la température de retour une fois que le
compresseur est désactivé.
Froid
Réchauffage
58 59 60
Fumée
Pressostat d'encrassement de filtre
Relais alarme comp.
Pressostat basse pression
Commutateur à lame de registre
Masse numérique
Sonde de température d'air recyclé
Sonde de température d'air extérieur
Sonde de température d'air de reprise
Capteur d'humidité extérieure
Sonde de température d'évaporation
Masse analogique
24 Vcc vers capteur d'air extérieur
Masse
2 à 10 Vcc vers le vérin de registre
Manuel 2100F665F
Page 18 sur 28

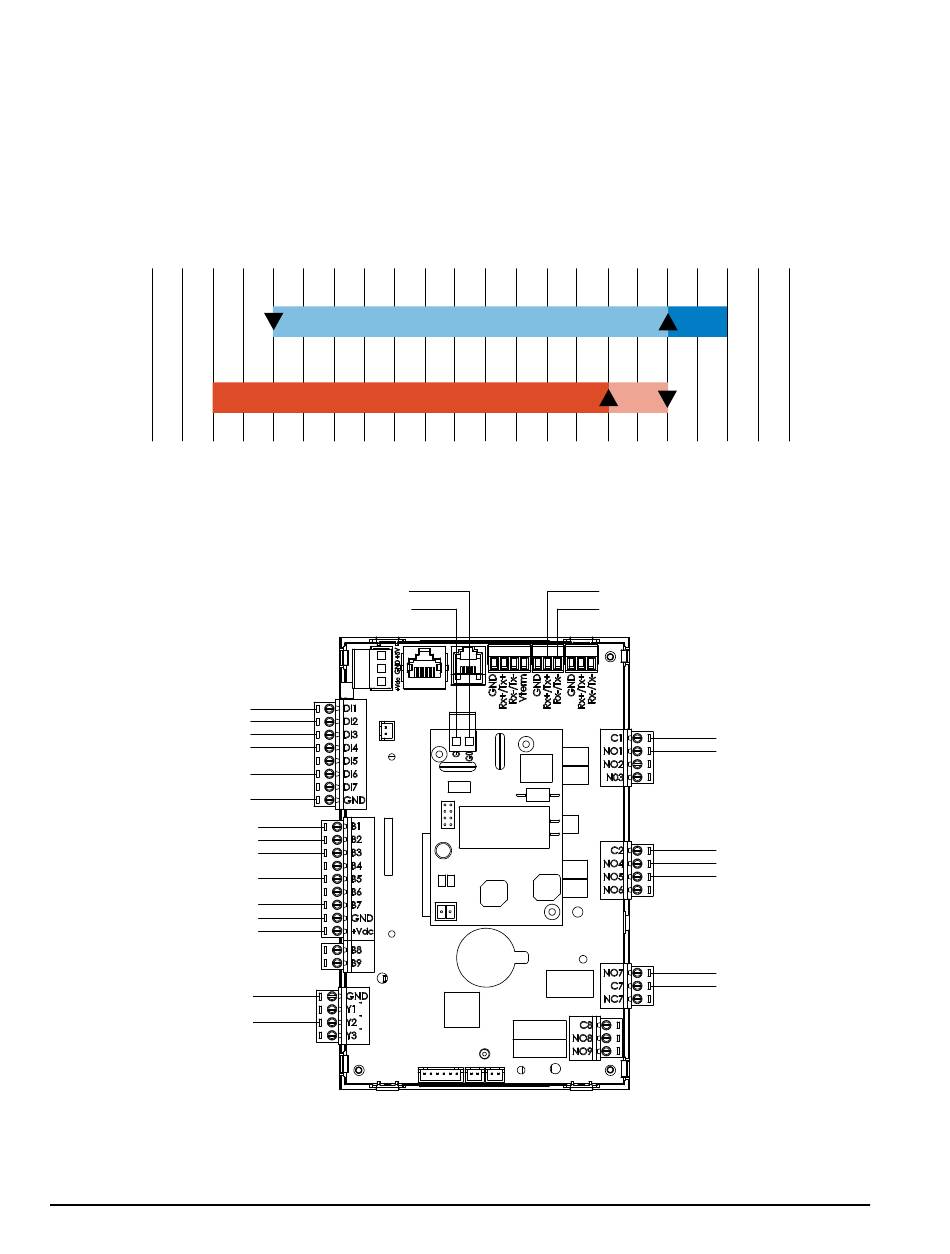

Contrôle de déshumidification
61 62 64 66
63 65 67
Carte de contrôle de l'unité murale
MASSE 24 Vca
PHASE 24 Vca
Un chauffage ou refroidissement appel désactive l'appel de
déshumidification. Déshumidification ne peut avoir lieu que
lorsque le système n'est pas activement de chauffage ou de
refroidissement.
Pour une description plus détaillée de l'opération, consultez
le manuel d'Instructions de Service LC6000 2100-669.
FIGURE 24
68 70 72
69 71
FIGURE 25
74 76 78
73 75 77
+ Fil de communication
- Fil de communication
24 Vca+
Y vers CCM compresseur
24 Vca+
Chauffage palier 1
Chauffage palier 2
Relais de soufflante
24 Vca+
MIS-3869
MIS-3869
