10 Inspection et maintenance
10.2
Travaux d'inspection et d'entretien
Remarque
Vous trouverez une vue d'ensemble de tous les
travaux à exécuter pour les intervenions d'inspec-
tion et de maintenance en annexe.
10.2.1 Opérations préalables aux travaux
d'inspection et d'entretien
1.
Éteignez le produit au moins deux heures avant la
maintenance afin que le moteur refroidisse.
2.
Débranchez le produit du réseau électrique en le met-
tant hors tension via le point de séparation omnipolaire.
3.
Fermez le robinet d'arrêt du gaz.
4.
Fermez les robinets de maintenance au niveau du dé-
part et du retour de chauffage.
5.
Retirez le panneau latéral gauche du produit.
6.
Consignez tous les travaux dans le carnet de service de
l'utilisateur.
10.2.2 Remplacement du câble d'allumage et de la
bougie d'allumage
1
1.
Retirez le câble d'allumage (1).
2.
Dévissez la bougie d'allumage au moyen d'une clé à
bougie.
3.
Serrez une bougie d'allumage neuve à la main jusqu'en
butée.
4.
Serrez la bougie d'allumage neuve à l'aide d'une clé
dynamométrique.
–
20 Nm
5.
Montez un câble d'allumage neuf.
6.
Assurez-vous que les connecteurs du câble d'allumage
sont bien fixés sur la bougie d'allumage et la bobine
d'allumage.
22

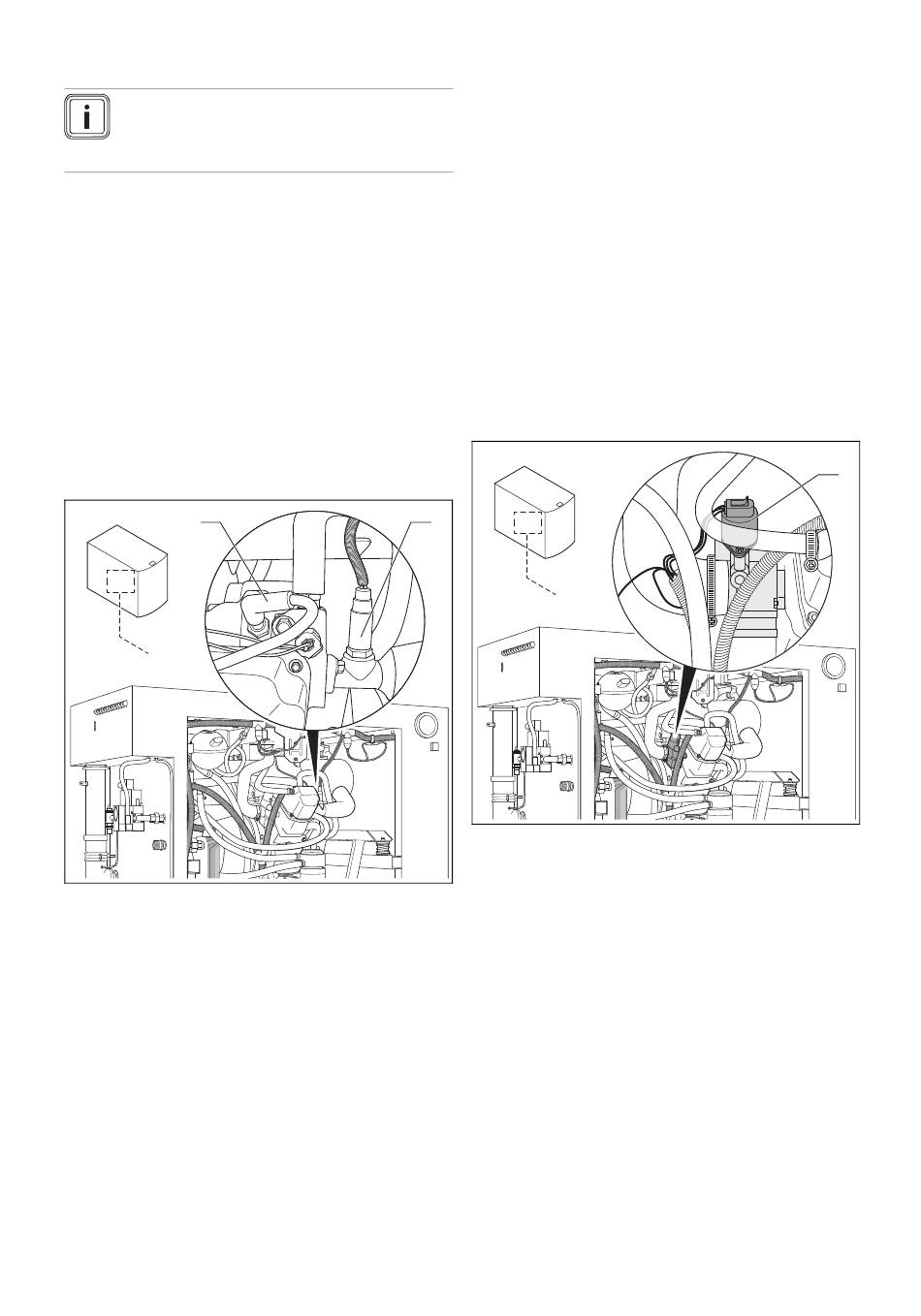

10.2.3 Remplacement de la sonde lambda
1.
2.
3.
4.
5.
6.
7.
8.
10.2.4 Remplacement du moteur pas-à-pas du
2
1.
2.
3.
4.
5.
6.
Notice d'installation et de maintenance ecoPOWER 3.0 /2, ecoPOWER 4.7 /2 0020241403_02
Desserrez le câble de la sonde lambda (2) du câblage
avec précaution.
Desserrez la connexion électrique du câble de la sonde
lambda.
Dévissez la sonde lambda ainsi que le câble à l'aide de
la tête de clé à douille pour sondes lambda.
Vérifiez si le filetage de la sonde lambda est endom-
magé au niveau de l'échangeur thermique des gaz de
combustion.
Vissez une sonde lambda neuve à la main.
Serrez la sonde lambda neuve à l'aide d'une clé dyna-
mométrique.
–
45 Nm
Placez le câble neuf dans le câblage.
Raccordez le câble électriquement.
mélangeur de gaz
Desserrez le connecteur du moteur pas-à-pas supérieur
(1) du mélangeur de gaz.
Dévissez les deux vis du moteur pas-à-pas.
Retirez le moteur pas-à-pas, y compris le joint torique.
Montez un joint torique neuf et un moteur pas-à-pas
neuf sur le mélangeur de gaz.
Serrez le moteur pas-à-pas à l'aide d'une clé dynamo-
métrique.
–
4 Nm
Insérez le connecteur dans le raccord situé sur le mo-
teur pas-à-pas.
◁
Le connecteur s'enclenche.
1
