Dimensions de l'ouverture pour l'appareil
Manuel version 6 (19-09-2012)
Installation du plénum d'aspiration

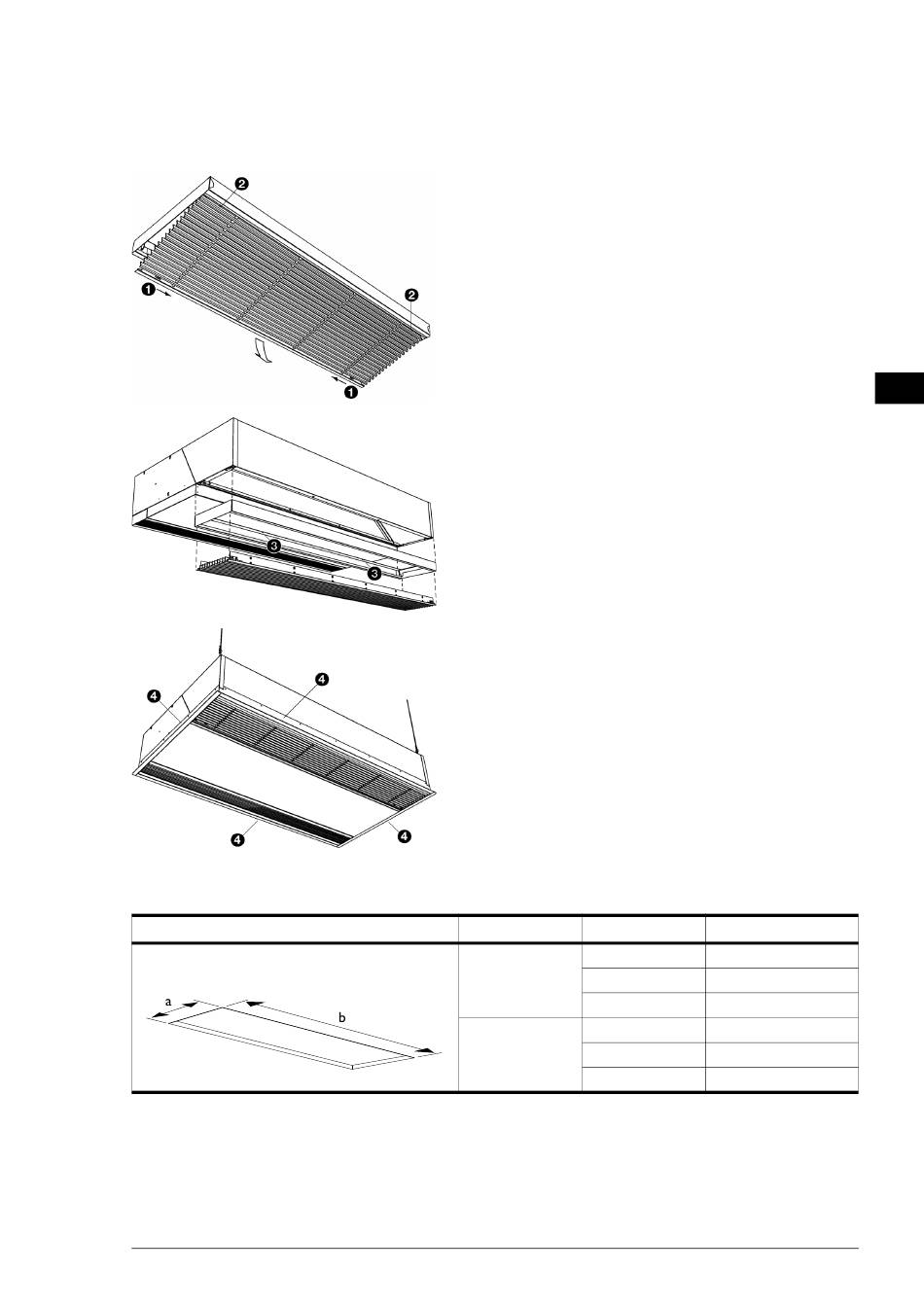

1. Retirer la grille d'aspiration de son châssis :
-
Rapprocher les deux goupilles 1 dans la grille et faire
basculer la grille vers l'extérieur.
-
Rapprocher les deux goupilles situées au niveau de 2
et retirer la grille.
2. Visser le châssis 3 contre le boîtier d'aspiration.
3. Reposer la grille dans son châssis.
Finition
1. Fixer les cornières de finition des bords autour de
l'appareil.
2. Réaliser une ouverture dans le faux plafond selon les
dimensions indiquées dans le tableau.
T
T
AILLE
YPE
a
CITY S-C
CITY M-C
CITY L-C
b
CITY 100-C
CITY 150-C
CITY 250-C
I
NSTALLATION
fr
D
IMENSIONS
829 mm
829 mm
1113 mm
1008 mm
1508 mm
2508 mm
fr-35
