Festo Two Hand Control Device EduTrainer Manuel D'utilisation
Manuels Connexes pour Festo Two Hand Control Device EduTrainer
Sommaire des Matières pour Festo Two Hand Control Device EduTrainer

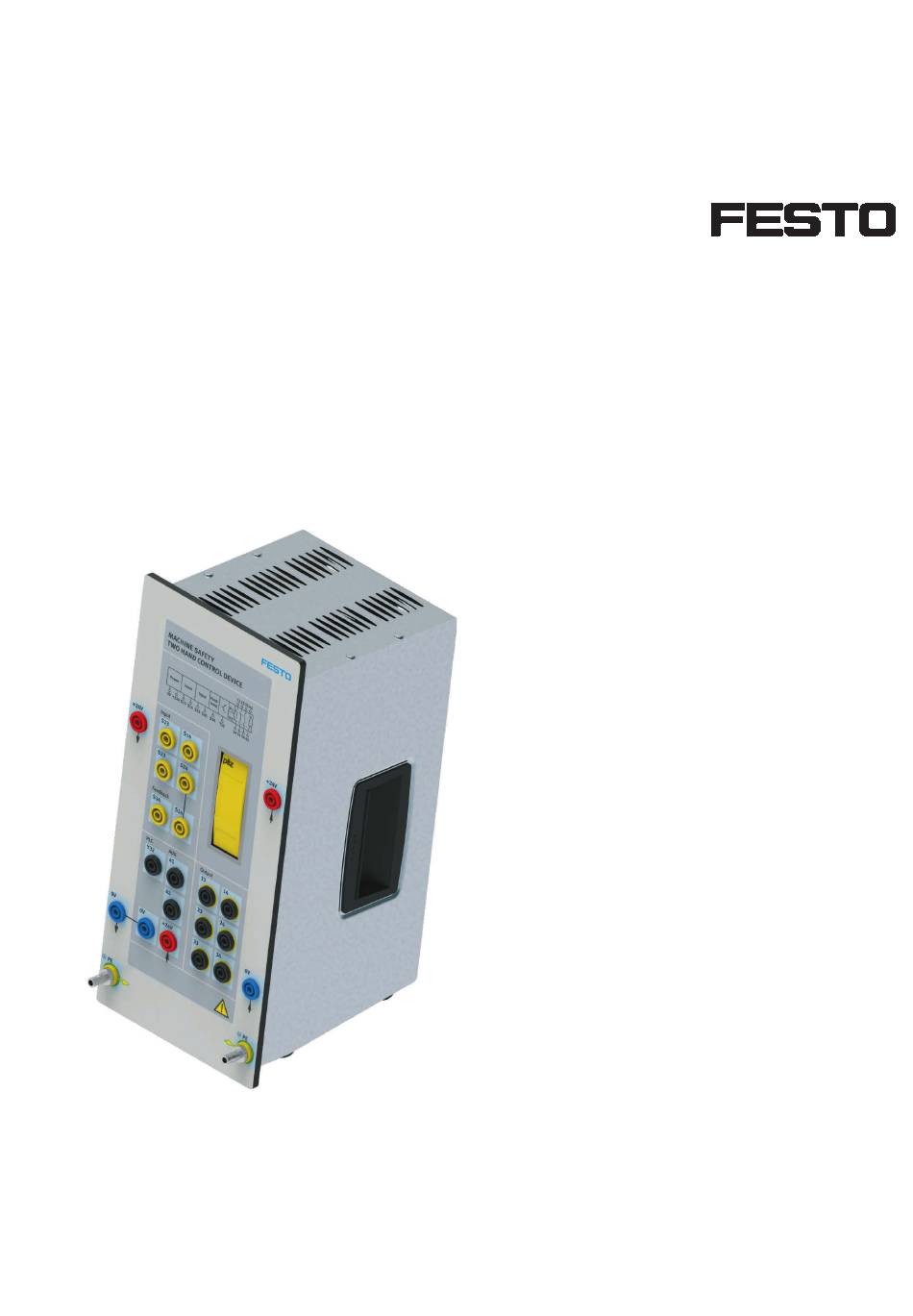

- Page 1 8114182 Two Hand Control Device EduTrainer ® Electricity and Electronics Betriebsanleitung Operating Instructions Manual de utilización Notice d'utilisation Festo Didactic 8114183 de/en/es/fr 04/2020...
- Page 2 Edition: 04/2020 Editor: Jürgen Herb Layout: Frank Ebel © Festo Didactic SE, Rechbergstraße 3, 73770 Denkendorf, Deutschland, 2020 +49 711 3467-0 www.festo-didactic.com +49 711 34754-88500 did@festo.com Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere das Recht, Patent-, Gebrauchsmuster- oder Geschmacksmusteranmeldungen durchzuführen.
- Page 4 Les instructions de service doivent être constamment à la disposition de l'utilisateur. Les instructions de service doivent avoir été lues avant la mise en service. Se conformer aux consignes de sécurité. Le non-respect peut entraîner de graves dommages corporels ou matériels. © Festo Didactic 8114183...
- Page 59 Two Hand Control Device EduTrainer ® Table des matières Exigences générales pour l'utilisation de l'équipement _________________________________ 61 Consignes des sécurité et pictogrammes _____________________________________________ 62 Consignes de sécurité _____________________________________________________________ 62 Pictogrammes ____________________________________________________________________ 63 Usage normal ____________________________________________________________________ 64 Pour votre sécurité ________________________________________________________________ 65 Notes importantes ________________________________________________________________ 65 Engagement de l’exploitant _________________________________________________________ 65...
- Page 60 Two Hand Control Device EduTrainer ® © Festo Didactic 8114183...
-
Page 61: Exigences Générales Pour L'utilisation De L'équipement
Two Hand Control Device EduTrainer ® 1 Exigences générales pour l'utilisation de l'équipement Consignes générales d'utilisation des appareils en toute sécurité : • Dans les établissements industriels ou artisanaux, il conviendra de respecter les directives des organismes professionnels, et notamment celles des mutuelles d'assurance accident applicables aux matériels électriques. -
Page 62: Consignes Des Sécurité Et Pictogrammes
Two Hand Control Device EduTrainer ® 2 Consignes des sécurité et pictogrammes Les documents techniques et le matériel décrit comportent des informations sur les dangers potentiels d'une utilisation non conforme du système. L'aperçu suivant montre tous les pictogrammes utilisés. 2.1 Consignes de sécurité... -
Page 63: Pictogrammes
Two Hand Control Device EduTrainer ® 2.2 Pictogrammes Avertissement général de danger L'appareil doit être éteint et la prise d'alimentation débranchée avant tous travaux de montage et de nettoyage. Conformez-vous au manuel, notamment à l'ensemble des consignes de sécurité. Le non respect peut entraîner de graves dommages corporels ou matériels. -
Page 64: Usage Normal
Le système de formation de Festo Didactic est exclusivement destiné à la formation initiale et continue dans le domaine de l’automatisation et de la technique. Il incombe à l’établissement de formation et/ou aux enseignants de faire en sorte que les apprenants respectent les consignes de sécurité... -
Page 65: Pour Votre Sécurité
Les consignes de sécurité, notamment, doivent être respectées par tous ceux qui travaillent sur les composants et les systèmes de Festo Dictatic. Il convient en outre de respecter les règles et prescriptions de prévention des accidents en vigueur sur le site d'utilisation. -
Page 66: Risques Liés À La Manipulation Des Composants Et Des Systèmes
4.4 Risques liés à la manipulation des composants et des systèmes Les composants et systèmes de Festo Didactic sont construits conformément à l'état actuel de la technique et aux règles techniques reconnues en matière de technique de sécurité. Lors de leur utilisation, des situations indésirables peuvent néanmoins survenir et mettre en danger la vie et la santé... -
Page 67: Consignes De Travail Et Précautions De Sécurité
Two Hand Control Device EduTrainer ® 5 Consignes de travail et précautions de sécurité Généralités • Les étudiants doivent exclusivement travailler sur les câblages sous la surveillance d'une formatrice/d'un formateur. • Respectez les données des fiches techniques de chaque composant, et en particulier toutes les consignes de sécurité... - Page 68 Two Hand Control Device EduTrainer ® • Utilisez uniquement des basses tensions de sécurité de 24 V DC maximum. • L'utilisation d'un bloc d'alimentation est uniquement autorisée en cas d'alimentation avec conducteur de protection. • Branchement et débranchement de connexions électriques –...
-
Page 69: Douilles De Sécurité
Les classes de protection indiquées et la sécurité sont garanties uniquement si des câbles de laboratoire sécurisés de Festo Didactic de 4 mm sont utilisés. En fonction du type d'appareil, toutes les douilles de sécurité mentionnées ne sont pas disponibles. -
Page 70: Caractéristiques Techniques
Two Hand Control Device EduTrainer ® 7 Caractéristiques techniques 7.1 Caractéristiques générales Paramètre Valeur Exploitation de l'appareil Utilisation en intérieur uniquement, jusqu'à 2000 m au-dessus du niveau de la mer Dimensions 297 mm x 133 mm x 160 mm Poids 1,6 Kg Sous réserve de modifications... -
Page 71: Description
Two Hand Control Device EduTrainer ® 8 Description 8.1 Fonctionnement Le Two Hand Control Device EduTrainer sert à transmettre le mode de fonctionnement du relais de sécurité ® deux mains et son interface. 2 boutons ou 2 interrupteurs-limiteurs de protection de porte peuvent être raccordés à... -
Page 72: Schéma Fonctionnel
Two Hand Control Device EduTrainer ® 8.2 Schéma fonctionnel Connexion Valeur Alimentation électrique 0V (raccord A2) +24 V Alimentation électrique +24V (raccord A1) S13 / S14 Circuit d’entrée 1 S23 / S24 Circuit d’entrée 2 Circuit de retour d'information 13 / 14 Contact de sécurité... -
Page 73: Connecteurs
Two Hand Control Device EduTrainer ® 9 Connecteurs Alimentation +24 V Alimentation +24 V Relais de sécurité, Sté. Pilz, PNOZ s6.1 C 24VDC 3 n/o 1 n/c Circuits d'entrée, relais de sécurité (S13/S14, S23/S24, S24/S34) Contacts de sécurité, relais de sécurité (13/14, 23/24, 33/34) Alimentation électrique 0V... -
Page 74: Led D'état
Two Hand Control Device EduTrainer ® 10 LED d’état Explication des symboles Symbol Signification LED allumée LED clignotante LED éteinte Indications d'état Power In1 Sortie Reset Fault Signification Tension d'alimentation présente Bouton-poussoir S13 actionné Bouton-poussoir S23 actionné Contacts de sécurité fermés, sortie à semi-conducteur Y32 sur High-Signal Sur S34, courant 24 V DC présent... -
Page 75: Exemples De Raccordement
Two Hand Control Device EduTrainer ® 11 Exemples de raccordement Circuit d’entrée Schéma du circuit Alimentation électrique Bouton-poussoir deux mains avec détecteur de court-circuit transversal Surveillance de simultanéité dans les applications de porte de protection Circuit de retour d'information Schéma du circuit... -
Page 76: Accessoires
Two Hand Control Device EduTrainer ® 12 Accessoires Bloc d'alimentation 24 V EduTrainer®, numéro de commande 571813 Câble de raccordement à fil de terre PE+, assortiment comprenant • 8 câbles PE+ conduite de 100 mm • 4 câbles PE+ de 400 mm •... - Page 79 Two Hand Control Device EduTrainer ® © Festo Didactic 8114183...
