Connexion à la 480R
La connexion réseau de la télécommande 480R se trouve au niveau de l'ali-

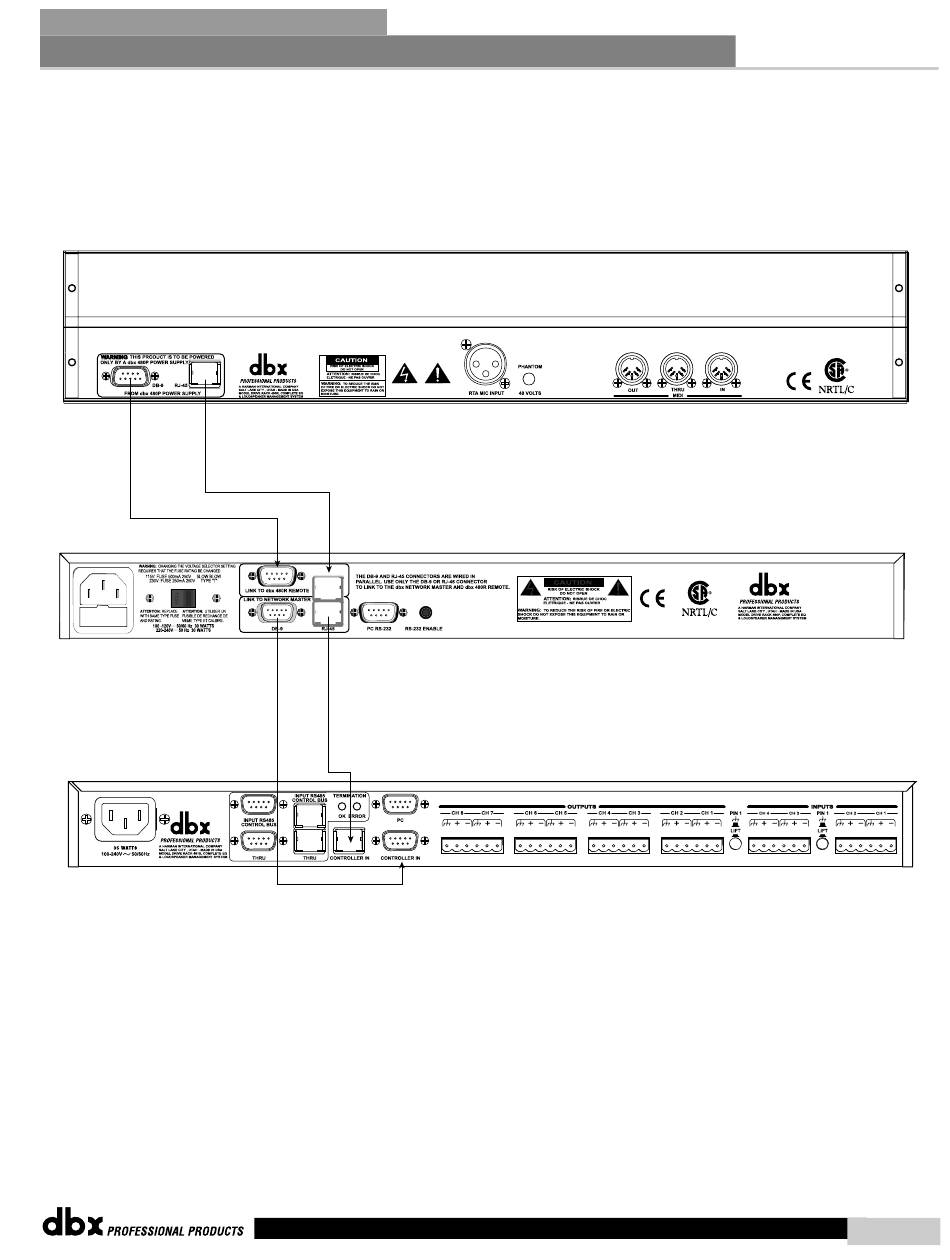

mentation 480P fournie avec la 480R. L'illustration ci-dessous montre la
connexion réseau de la télécommande 480R :
Note : Pour intégrer la télécommande 480R à un réseau, il faut tout d'abord
relier la 480R à son alimentation 480P fournie. En effet, en plus de fournir
la tension électrique à la 480R, c'est également l'alimentation 480P qui lui
fournit le protocole de communication réseau.
Sachez en outre que les connexions réseau entre la télécommande 480R et
l'alimentation 480P sont disponibles aux formats RJ-45 et DB-9.
®
™
Fonctions réseau/Netzwerkfunktionen
DriveRack™ - Mode d'emploi/Bedienungshandbuch
Anschluss an den 480R
Wenn der 480R Remote Controller in einem Netzwerk eingesetzt wird,
muss die Netzwerkverbindung zum 480R Remote Controller über das mit-
gelieferte 480P Netzteil hergestellt werden. Die folgende Abbildung zeigt
die richtigen Anschlüsse für den Einsatz des 480R:
Anmerkung: Wenn Sie Netzwerkverbindungen über den 480R herstellen,
müssen Sie den 480R zuerst mit dem mitgelieferten 480P verbinden. Dies
ist nicht nur deshalb notwendig,
Kommunikationsprotokoll aufbaut, sondern weil es den 480R auch mit
Spannung vom 480P versorgt.
Beachten Sie bitte auch, dass für die Netzwerkverbindung zwischen 480R
und 480P sowohl der RJ-45 als auch der DB-9 Anschlusstyp verwendet
werden kann.
Sect/Absc 7
480R Face arrière/Rückseite
480P Face arrière/Rückseite
481 Face arrière/Rückseite
weil dieser Anschluss ein
