7.2 Connexions réseau (Applications)

Connexions Backbone

Le système réseau DriveRack™ permet aux appareils d'un réseau de com-
muniquer par le biais d'une connexion de type Backbone. Cette architec-
ture permet aux appareils de recevoir/transmettre des données directe-
ment sur la ligne au lieu du système en cascade traditionnel. L'illustration

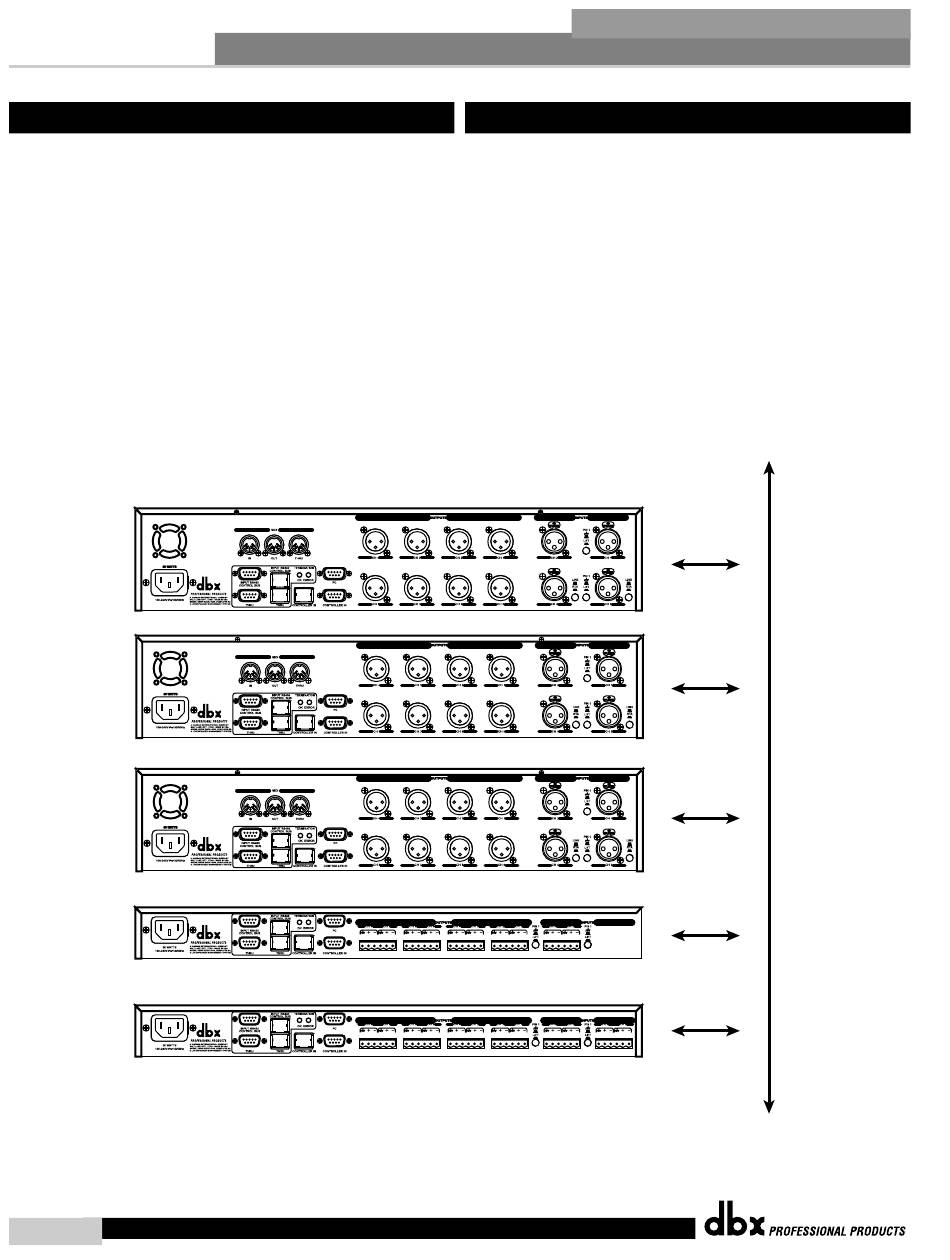

ci-dessous montre un exemple de réseau Back Bone.
DriveRack™ - Mode d'emploi/Bedienungshandbuch
60
Fonctions réseau/Netzwerkfunktionen
Réseau de type Back Bone
typique
Typisches DriveRack
Backbone-Netzwerkystem
7.2 Netzwerkverbindungen (Anwendungen)
Backbone-Anschlüsse
Das Netzwerksystem des DriveRack™ ist so konfiguriert, dass es den
Geräten innerhalb einer Mehrgeräte-Netzwerkkonfiguration erlaubt, über
einen Backbone-artigen Anschluss zu kommunizieren. Auf diese Weise
könne die Geräte sofort Informationen über die Leitung senden und emp-
fangen, anstatt das herkömmliche Warteschlangensystem benutzen zu
müssen. Die Abbildung zeigt ein Beispiel für das Backbone-
Netzwerksystem.
DriveRack
RS 485 In
RS 485 Thru
RS 485 In
RS 485 Thru
RS 485 In
RS 485 Thru
RS 485 In
RS 485 Thru
RS 485 In
RS 485 Thru
®
™
